Barrette Secteur de course anti-MDI

[Francis917]

Bonjour à Tous,

Ne retrouvant pas mon sujet sur l'ancien vert, j'en refais un autre ici afin de profiter de la nouvelle ergonomie des lieux.

Cela doit faire deux ans que j'ai finalisé ma nouvelle ligne secteur comportant également de nouveaux câbles faits maison. Comme mes câbles sont branchés à même un bornier général d'alimentation, sans fiche ni prise, il me fallait une barrette secteur pour accueillir le matériel de passage.

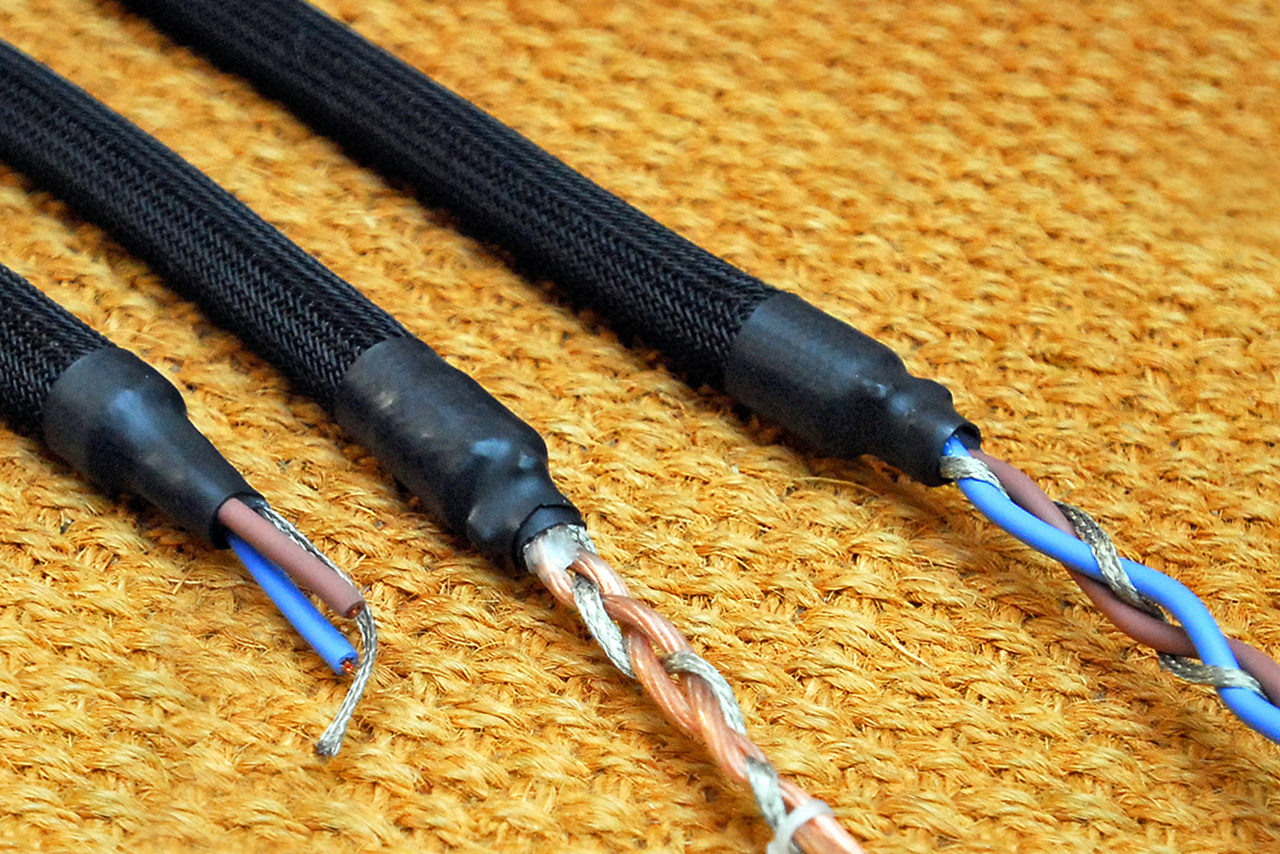

Commençons par le commencement et tout d'abord le câble d'alim. Il est réalisé en 6² rigide. Les brins sont tressés et introduits dans un conduit plastique souple qui est ensuite remplit d'un mélange de quartz noir et d'argile rouge.

Cette sorte de blindage mis au point par Pierre Johannet (Bijojo pour les intimes) est sensé lutter contre les MDI (Micro décharges d'Intermodulation). D'autres pensent qu'il agirait plutôt comme absorbeur de vibrations, toujours est-il que son action est largement audible pour ceux qui l'entendent.
Hein ? oui.

De la gaine thermo, un pistolet à colle et des rilsan sont nécessaires pour garantir l'étanchéité du montage. Une gaine noire de finition assure la cosmétique.

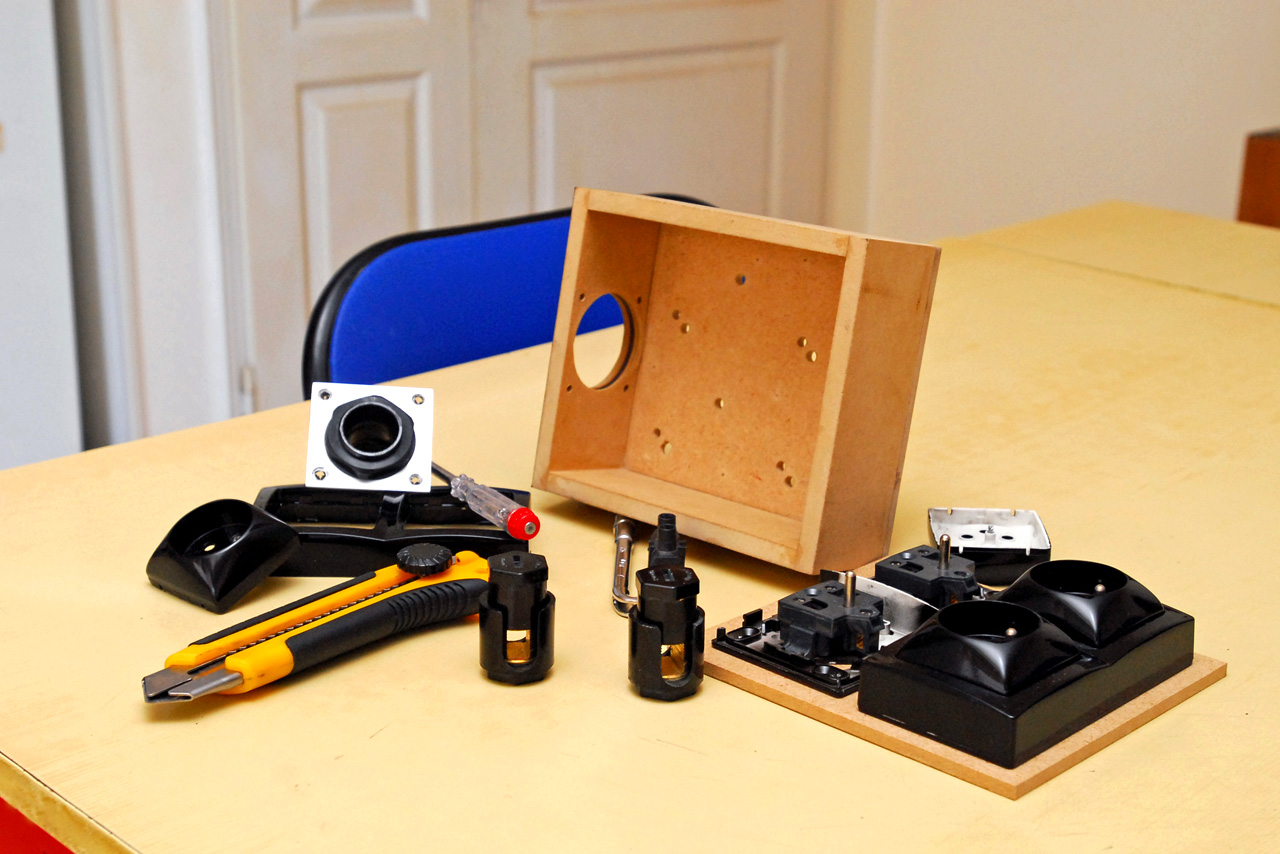

Le châssis est en médium collé sous presse, la platine qui tient le presse-étoupe est en alu, la visserie est en inox et les prises sont des Legrand.
Elles ont été repeintes avec un noir Mercedes en carrosserie. On m'a proposé aussi du bleu Bentley, mais le bleu c'est moyen comme noir.
J'ai oublié le nom des connecteurs qui sont tip-top et coutent une main gauche.

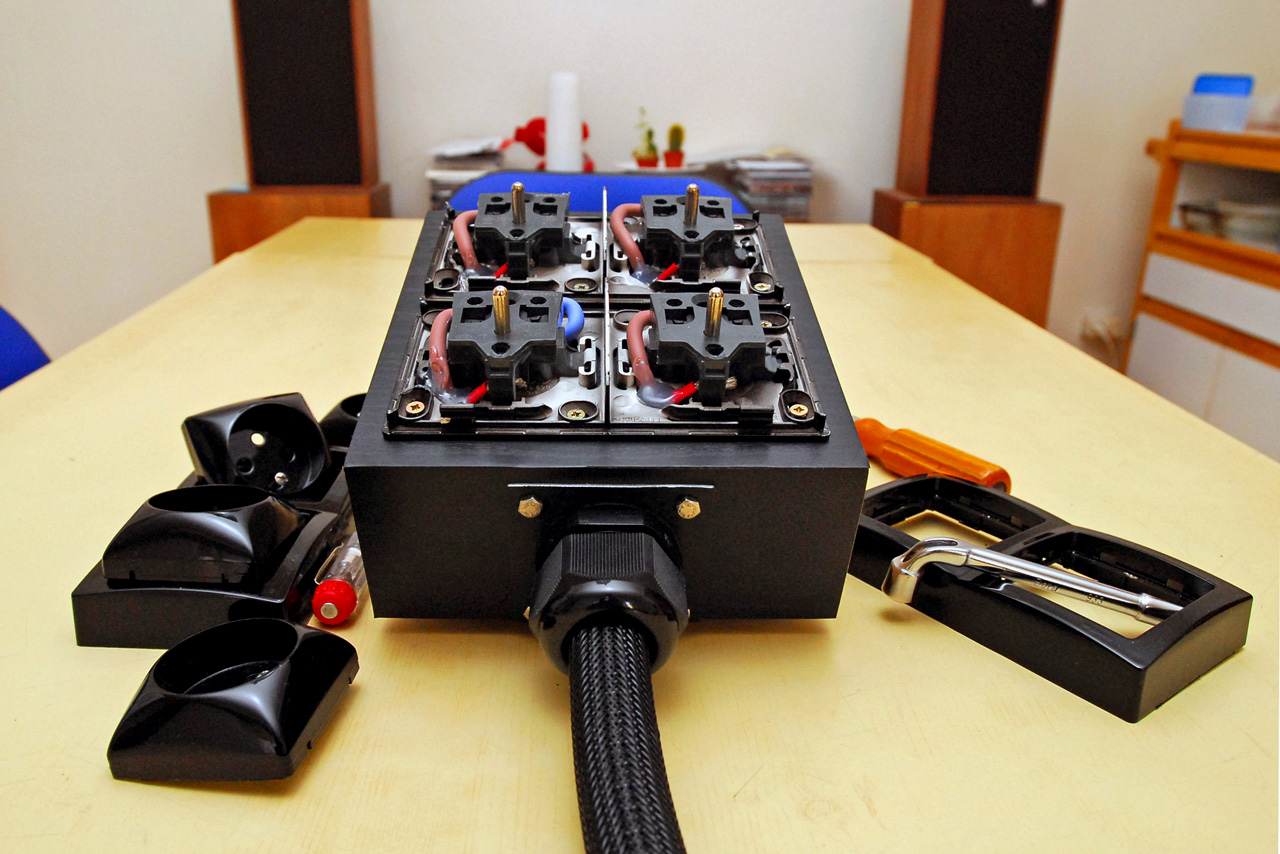

Comme vous pouvez le voir sur le photo, la barrette est toute câblée en 6² rigide avec une tresse de masse en guise de fil de terre.
Un point de colle sur les passages de câbles suffira pour empêcher les fuites du mélange.

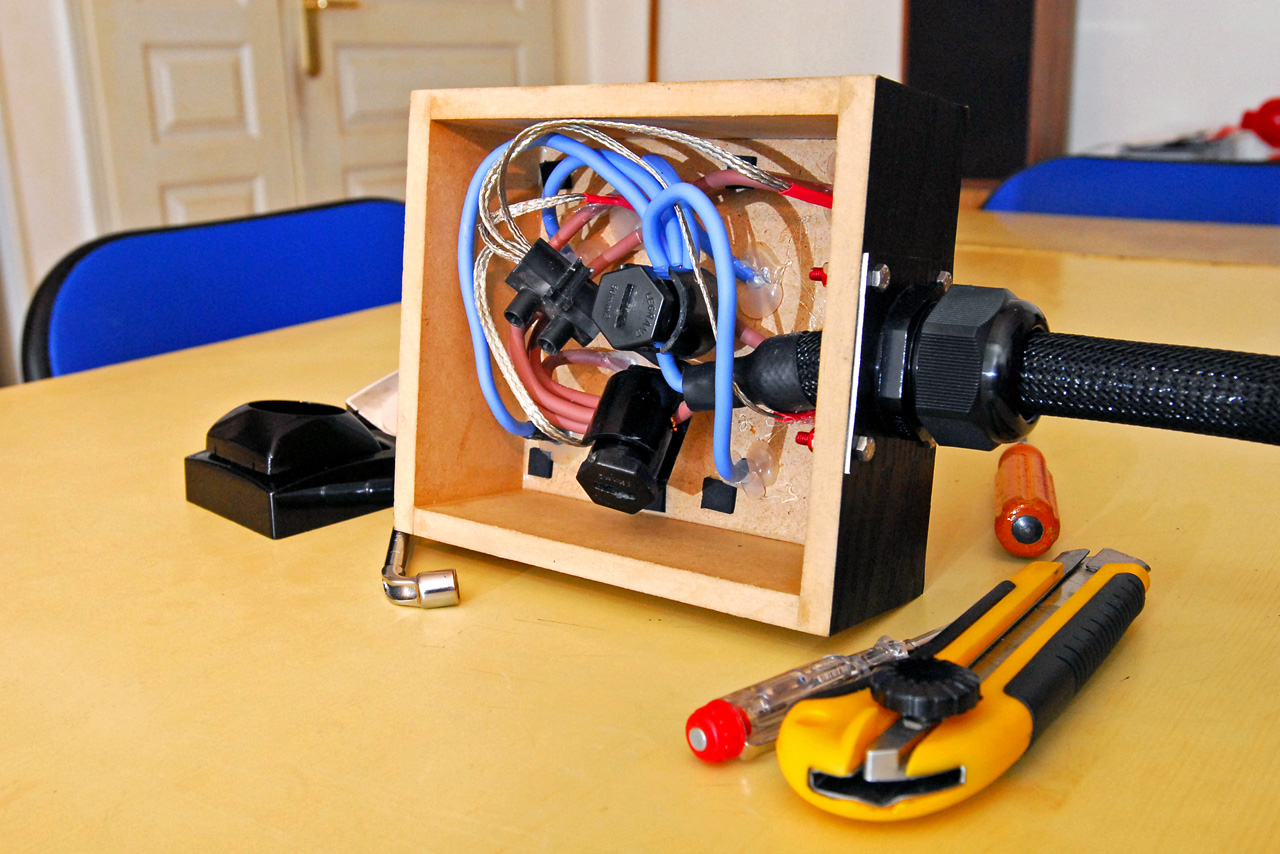

Les connecteurs sont du maousse costaud. Je les ai fini à coup de clé anglaise, c'est dire s'ils ne moufteront pas.

Le tout est ensuite remplit avec le perlimpinpin.

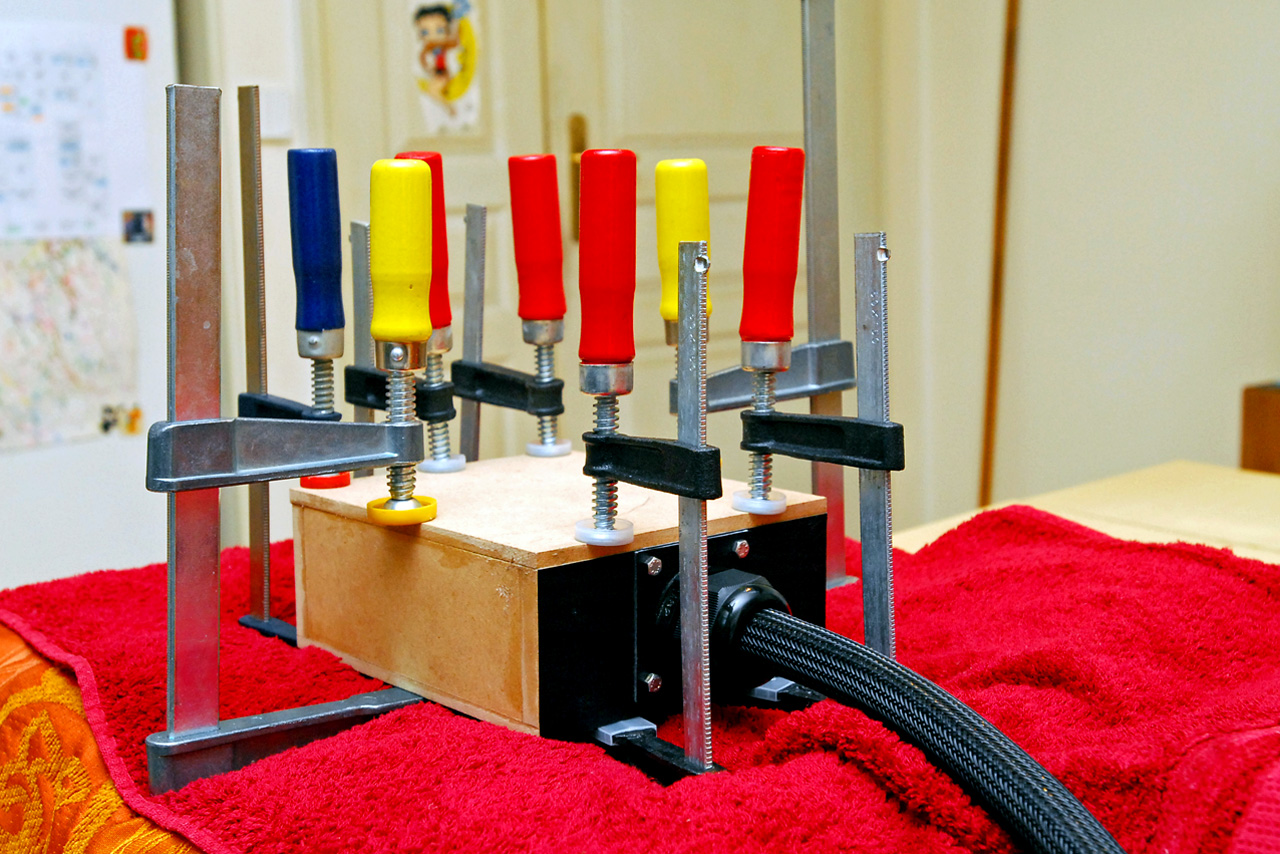

Pose du fond de boîte, colle et presse, le montage sera définitif.

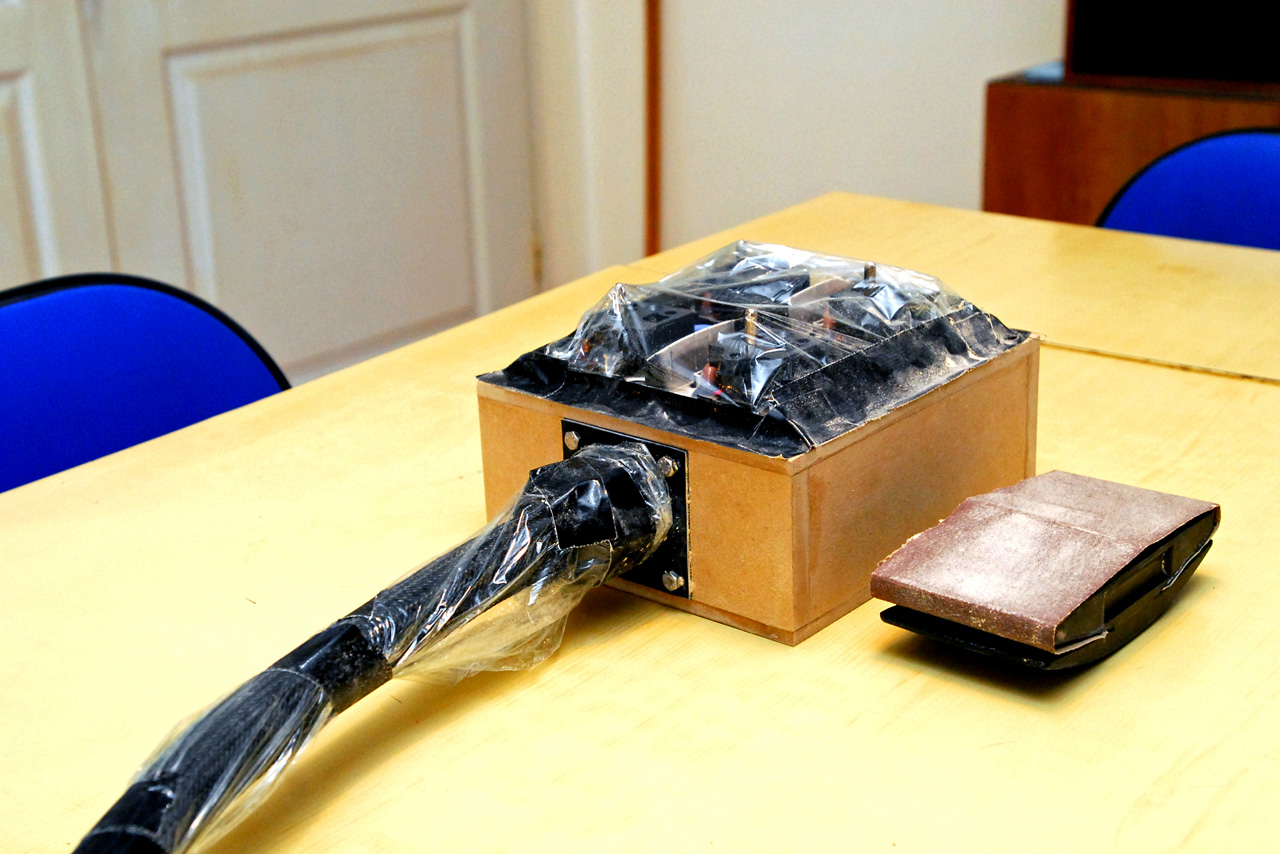

Avant l'habillage, un dernier coup de ponçage avec une cale Kanéohm.

La finition est du simple vénilia qui donne un très bel effet.

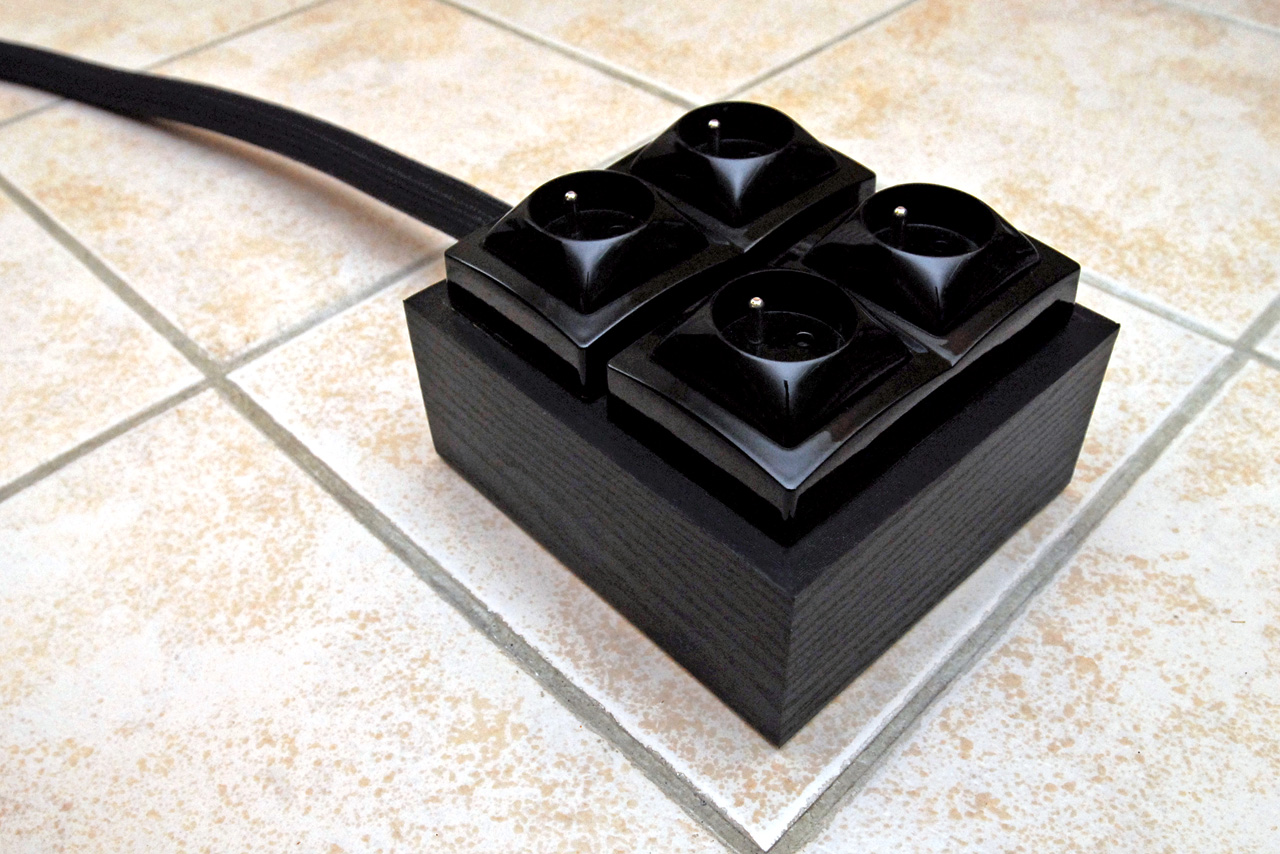

Car enfin l'ouvrage fini a de la gueule, c'est un objet lourd et stable qui inspire confiance. On branche et débranche avec un confort digne d'un claquement de portière d'une grosse berline de luxe. La classe quoi !

Mais le plus mieux c'est l'écoute. La récompense, la méringue du clafoutis. Faut dire que telle une prédiction de Paul le Poulpe, je savais où je m'aventurais.

Francis.

[francis13800]

Superbe réalisation Francis.
Pourquoi ne pas avoir utiliser des prises Shuko permettant l'inverion de la phase ?

[Electronlibre]

Tu devrais penser à fixer ta barette sur une plaque de granit... avec la rigidité de ton 6.2,  tu dois t'amuser pour bien la positionner. As tu pensé a travailler en amont de ta barette? cad ta prise murale et le cables qui les alimentent?
Did

[Francis917]

Superbe réalisation Francis.
Pourquoi ne pas avoir utiliser des prises Shuko permettant l'inverion de la phase ?

Salut Francis,

Oui c'est vrai je n'y ai pas pensé. J'avais un plan pas cher pour les Legrand alors j'ai foncé.

Francis.

[Francis917]

Tu devrais penser à fixer ta barette sur une plaque de granit... avec la rigidité de ton 6.2,  tu dois t'amuser pour bien la positionner. As tu pensé a travailler en amont de ta barette? cad ta prise murale et le cables qui les alimentent?
Did

Non l'ergonomie est parfaite, le boîtier est très lourd et ne bouge pas d'un poil. Il repose sur des pieds en caoutchouc anti-dérapant.

Oui j'en parle un peu au début du post. Je n'ai pas de prises murales, tout est branché à même un bornier général d'alimentation. Je ferais probablement un autre fil pour détailler la ligne secteur.

Francis.

[Electronlibre]

Et ça donne quoi comme écoute? parce que tu ne nous dis rien la dessus!
Did

[Francis917]

Et ça donne quoi comme écoute? parce que tu ne nous dis rien la dessus!
Did

J'ai fait des comparo plusieurs semaines après. Avec une que j'avais monté à base de bloc ménager Legrand et fils de 2,5² et pis avec une du commerce en 1,5².

Disons que celle en 2,5² est écoutable. Elle envoie moins que la nouvelle en 6² qui passe plus d'énergie mais elle ne bénéficie pas du blindage anti-MDI.

Le blindage apporte sur beaucoup de critères qu'on a du mal à départager en quantité d'effet. Aussi bien la dynamique, le poids des notes, une scène bien étagée avec une présence forte des solistes et des plans qui se fondent sans se confondre, on gagne en confort d'écoute plus qu'en performance.
La résolution en profite également, les bruits de salle sont mieux identifiés par exemple. On ne les entends pas plus en niveau mais on les détaille mieux, surtout ils se détachent complètement du programme musical. Globalement l'écoute est plus sereine.

Quand on passe sur celle du commerce en 1,5², alors là c'est la cata. Même l'équilibre tonal est modifié. Pis elle sonne maigre et aigre. Plus aucune plénitude comme noté auparavant, le son reste collé aux enceintes et la musique semble étranglée.

Du coup j'ai refait le test en virant mon bornier d'alim pour brancher la petite sur la ligne dédiée. Et ben c'est pas vraiment mieux. Comme quoi une simple barrette peut bouchonner tout un système.
Sans rire.

Francis.

[Electronlibre]

Je me suis fait un filtre type "Schaffner " simplifié en me basant sur le post de "Scarff" sur le forum "Elektor".
http://www.elektor.fr/forum/forum/reali ... 4572.lynkx

J'ai, en commande, un cordon secteur qui servira a alimenter mon boitier.
j'espère bientôt en dire un peu plus.
Did

[tambour]

Superbe réalisation Francis.
Pourquoi ne pas avoir utiliser des prises Shuko permettant l'inverion de la phase ?

.....comme un gosse devant une vitrine de jouets quoi

moi ce qui m'interpelle c'est la grosseur du cable; 6mm2
est ce vraiment du 6mm2?
deja du 4mm2 c'est la limite du pratiquable, j'ai des machines outils relies au secteur
en 4mm2, et c'est laaaaarrrrgement suffisant, alors du 6 pour une chaine hifi.

[Luxmanu]

Je me ferais bien la même mais il me faut 15 prises
Lux

[francis13800]

Je me ferais bien la même mais il me faut 15 prises
Lux

Au boulot,non mais ..

[Electronlibre]

Je me ferais bien la même mais il me faut 15 prises
Lux

on y est presque:


Did

[Hollow]

Le tout est ensuite remplit avec le perlimpinpin.

Le remplissage de ce type est hyper bruillant car chaque vibration est démultipliée.
Essaie avec un tube ou un montage à transistor.
Le remplissage de conrindon et consort est une vaste blague.

a+

[Francis917]

Le tout est ensuite remplit avec le perlimpinpin.

Le remplissage de ce type est hyper bruillant car chaque vibration est démultipliée.

Pour quelle raison ? Tu ne confondrais pas avec la microphonie dès fois ?

Je te raconte une anecdote que tu peux vérifier en demandant à l'intéressé que tu connais bien.

Franck P dont tu connaissais l'installe, suite à des essais fructueux au niveau du blindage des câbles secteur avec du quartz noir, a fini par remplir ses TacT avec. Pas jusque raz la gueule mais y'en avait une bonne couche.
D'après lui c'est son meilleur tweak.
Demande-lui.

Essaie avec un tube ou un montage à transistor.

Pour le transistor je t'ai répondu.

Le remplissage de conrindon et consort est une vaste blague.

a+

C'est quoi un conrindon ?
La vaste blague c'est peut-être ton avis pas suffisamment expérimenté sur le sujet.

Francis.

[dodusman]

[MINÉRALOGIE] Alumine anhydre cristallisée, pierre très dure utilisée notamment comme abrasif et dont les variétés diversement colorées sont utilisées en joaillerie.

[Francis917]

Je me suis fait un filtre type "Schaffner " simplifié en me basant sur le post de "Scarff" sur le forum "Elektor".
http://www.elektor.fr/forum/forum/reali ... 4572.lynkx

Je crois que ClaudeM4 sur delphi en a fait un aussi. C'est une réalisation de Francis Ibre je crois.

J'ai, en commande, un cordon secteur qui servira a alimenter mon boitier.
j'espère bientôt en dire un peu plus.
Did

On attend ton retour.

Francis.

[Francis917]

[MINÉRALOGIE] Alumine anhydre cristallisée, pierre très dure utilisée notamment comme abrasif et dont les variétés diversement colorées sont utilisées en joaillerie.

Merci.

Francis.

[Hollow]

La vaste blague c'est peut-être ton avis pas suffisamment expérimenté sur le sujet.

C'est le quartz utilisé.
Si le quartz servait de blindage (sic), cela se saurait. Un blindage est une barrière reliée à la masse en général ou à minima conductrice et isolée.
Pour un amortissement mécanique, c'est différent.
Il doit être HOMOGENE.
Ce n'est pas le cas.

a+

[Francis917]

Superbe réalisation Francis.
Pourquoi ne pas avoir utiliser des prises Shuko permettant l'inverion de la phase ?

.....comme un gosse devant une vitrine de jouets quoi

moi ce qui m'interpelle c'est la grosseur du cable; 6mm2
est ce vraiment du 6mm2?

Oui c'est du 6² rigide. Sur la photo des câbles tu vois en haut à droite du 6² rigide et à côté du 4² souple.

deja du 4mm2 c'est la limite du pratiquable, j'ai des machines outils relies au secteur
en 4mm2, et c'est laaaaarrrrgement suffisant, alors du 6 pour une chaine hifi.

Les câbles secteur réagissent presque comme des câbles HP, tu peux jouer sur l'équilibre tonal en variant la section des brins. Plus la section est grosse, plus l'équilibre est descendant. De 1,5² à 6² la palette est variée pour les ajustements fins du système.

Francis.

[Jean-mi du13]

[size=85]Les câbles secteur réagissent presque comme des câbles HP, tu peux jouer sur l'équilibre tonal en variant la section des brins. Plus la section est grosse, plus l'équilibre est descendant. De 1,5² à 6² la palette est variée pour les ajustements fins du système.

Francis.[/quote][/quote][/size]


oula !!! je voudrais pas faire le casse couyhollow , mais tu annonce ça comme une vérité évidente , s'il en était ainsi , ce serait tellement simple , prudence .....
