Préampli phono halgorythme

[Jean-luc M.]

Bonsoir à tous,

J'ai acheté d'occasion l'année dernière un pré phono niveau 2.
Il présente l'option transformateurs Hashimoto, je suppose dediés aux cellules MC (je l'utilise pour l'instant avec une MM).
N'y connaissant pas grand chose sur ces transfos, est ce que quelqu'un ici saurait me dire les caractéristiques des cellules MC que je peux brancher dessus ?


hebergement photo pour forum

Merci d'avance !

[mkl]

Pour te donner une réponse, il faudrait connaitre la référence de tes transfos. C'est écrit dessous (cf photo ci-dessous), tu pourras peut-être la lire si tu ouvres ton pré-phono.

Il faudra aussi regarder comment ils sont cablés, car les Hashimoto offrent deux choix de gain.
https://www.acoustic-dimension.com/hash ... ormers.htm

[JérômeB]

Bonsoir à tous,

J'ai acheté d'occasion l'année dernière un pré phono niveau 2.
Il présente l'option transformateurs Hashimoto, je suppose dediés aux cellules MC (je l'utilise pour l'instant avec une MM).
N'y connaissant pas grand chose sur ces transfos, est ce que quelqu'un ici saurait me dire les caractéristiques des cellules MC que je peux brancher dessus ?

[ Image ]
hebergement photo pour forum

Merci d'avance !

J'aurais tendance à penser que ton étage phono nécessite un Pré-pré ou un transfo pour charger une MC.
Mais peut-être pas ... A vérifier.

[mkl]

J'aurais tendance à penser que ton étage phono nécessite un Pré-pré ou un transfo pour charger une MC.
Mais peut-être pas ... A vérifier.

Il y a déjà des transfos, sur la photos.

[opera]

Ce sont ceux que j'utilise en amont de mon phono car si ce dernier embarque aussi une paire de transfo, avec ma cellule (Ortofon MC25FL) le HM3 est bien meilleurs !

[JérômeB]

Il y a déjà des transfos, sur la photos.

Faut que je nettoie mes lunettes.

Pour les Zoreilles, ça va (encore ...

[Jean-luc M.]

Merci pour vos réponses !
J'essaie de démonter le fond du boîtier ce week-end pour voir.

[yann35]

Bonsoir Jean Luc ,
A priori , je crois que les transfos MC Hashimoto sont tous prévus pour les mêmes impédances 3 ohms et 12 ohms au primaire , et 4k7 au secondaire . C'est la qualité des transfos qui changent, et donc le prix . Je crois également me souvenir que Cédric installait des HM3 sur ses préamplis phono . Après, je peux me tromper...
Voici le lien pour les data des transfos MC,
http://tube-amps.net/Hashimoto_Products.htm
A priori, je ne me trompe pas...

Capture d’écran 2024-12-06 183212.jpg

[frederic V]

oui des HM3 j'ai le mien sous les yeux

[AJMARS]

Bonsoir

Le HM3 est très bien pour des SPU, ou autres cellules qui se chargent sous 100 ohms ce qui in fine fait beaucoup de choix dans les gammes actuelles, ou pour les cellules à très faible niveau de sortie et très faible impédance, par contre il n'est pas idéal pour les cellules MC à forte impédance genre DL103 ou EMT TSD15 même si certains s'en sortent comme ça....

A plus
André

[AJMARS]

Bonsoir Jean Luc ,
A priori , je crois que les transfos MC Hashimoto sont tous prévus pour les mêmes impédances 3 ohms et 12 ohms au primaire , et 4k7 au secondaire . C'est la qualité des transfos qui changent, et donc le prix . Je crois également me souvenir que Cédric installait des HM3 sur ses préamplis phono . Après, je peux me tromper...
Voici le lien pour les data des transfos MC,
http://tube-amps.net/Hashimoto_Products.htm
A priori, je ne me trompe pas...

Capture d’écran 2024-12-06 183212.jpg

Le problème avec ces transfos, c'est les sorties de route...



A plus

[yann35]

Avec ma SUPEX il fonctionnait très bien. Son seul défaut est, à mon avis, une restitution un peu sage . À l époque, je préférais mes Peerless.

[AJMARS]

Bonjour,

J'ai eu également les deux en même temps et effectivement je préférais aussi mes Peerless K241D mais avec la Supex, effectivement ça devait faire sage+sage chez toi....

A plus
André

Cliquez sur l'image pour l'agrandir

[yann35]

Oui, c'est pourquoi je préférai les "p'tits gris"

[AJMARS]

A la crème fraiche avec des linguines....

A plus

[Jean-luc M.]

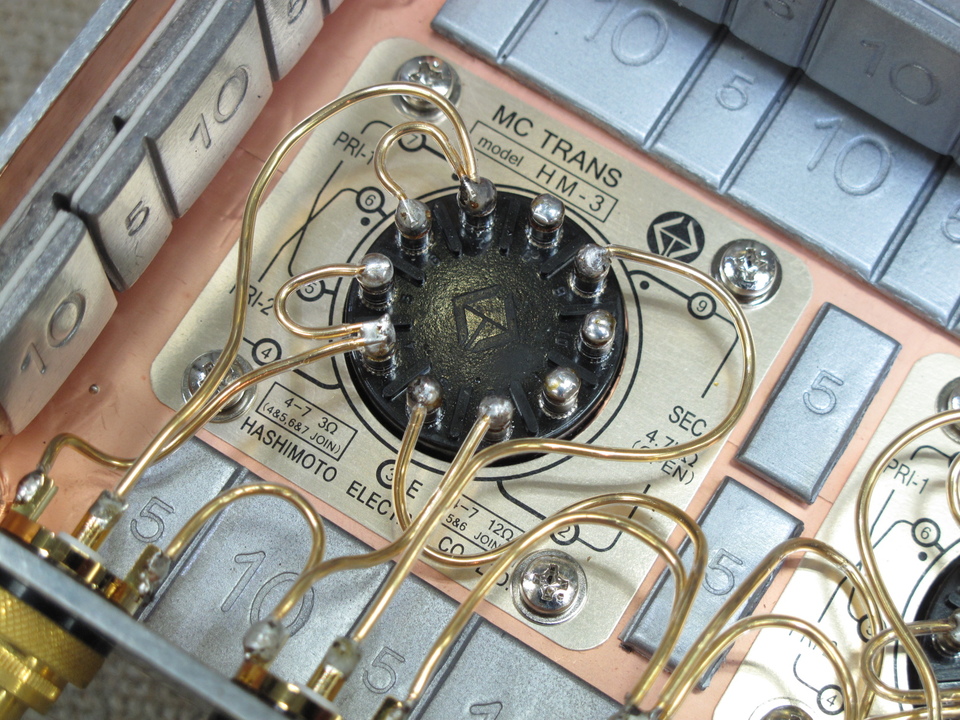

Bon, j'ai ouvert, et voilà :

Cliquez sur l'image pour l'agrandir

Câblage pour réglage 12 ohms.

J'avais fait un screenshot du site de Cedric il y a longtemps, où il était précisait que l'option MC avec les transfos Hashimoto était soit low ou high impedance, et gain 26 ou 32dB.

Je suppose donc que j'ai l'option  haute impédance (avec ce câblage 12 ohms).

Pour le gain comment savoir ? C'est la valeur des composants qu'il faut regarder ?

Merci d'avance pour vos bons conseils.

Mon but est bien sûr de savoir quelle(s) cellules MC je pourrais mettre dessus.

Et quand même pour le plaisir des yeux parce que c'est tellement beau à l'intérieur... :

[AJMARS]

Bonjour,

Pour le transfo, 26 dB, c'est un rapport de transformation (gain) de 1:20, c'est adapté à énormément de cellules MC.
Pour le gain de l'étage RIAA il faudrait savoir quel schéma a utilisé Cedric ou le mesurer.

Il y a quoi comme tubes sur le RIAA ?

Tu aurais envie de quoi comme cellule ?

A plus
André

[Jean-luc M.]

Le schéma est avec 2 ecc83 et une ecc82.

Je n'ai jamais eu de cellules MC. Toujours des MM.
Actuellement je tourne avec une Acutex 415 STR, que je trouve plutôt bonne.
Mais c'est peut être ma platine qui sera l'élément limitant (une thorens 147). Son bras est léger (TP16mk3), bien que je viens de commander l'extension TP63 chez Schopper qui permet d'y fixer des cellules par le dessus (le TP63 ne permet qu'une fixation par le dessous, ce qui limite pas mal le choix

[AJMARS]

2 ECC83 et une ECC82, il y a des chances que ce soit un montage inspiré du RCA avec un cathode follower en sortie, le gain devrait être de l'ordre de 40 dB, avec tes transfos devant tu ne devrais pas avoir de problème avec des MC pas trop "ésotériques"...

A plus
André

[lcartau]

2 ECC83 et une ECC82, il y a des chances que ce soit un montage inspiré du RCA avec un cathode follower en sortie, le gain devrait être de l'ordre de 40 dB, avec tes transfos devant tu ne devrais pas avoir de problème avec des MC pas trop "ésotériques"...

A plus
André

Hello André, de mémoire c'est ça. Cédric disait que rien d'exceptionnel n'avait été inventé depuis.
