Cherche schéma et réglage de bias pour ming da mc88-c

[Luckyone2]

Bonjour à tous,

Je suis à la recherche d'un manuel d'entretien et/ou d'une procédure de réglage de bias pour un intégré Ming Da MC88-C, un push-pull de KT88.
Je ne sais pas si cet ampli à un réglage de bias automatique ou non.

À vous lire

[Luckyone2]

Quelques précisions sur mes recherches.
L'ampli est un Ming Da MC88-C venu directement de Hong Kong il y a quelques années. Le modèle n'est plus au catalogue et il est différent de celui distibué par l'importateur Ming Da en France. Il comporte 4 entrée ligne et un choix de sortie HP 4 ou 8 ohms. Le schéma est aussi légèrement différent d'après ce que je sais.

Mon idée pour régler le courant de repos sur chaque tubes KT88 et de faire une mesure entre la R grise de 10 ohms branchée sur la patte 8 du tube. D'après ce que j'ai trouvé sur le net (c'est maigre), je dirais entre 40 et 50 mA (edit). Je dis peut être une connerie tant au niveau des points de mesure que du CR.
Quelques photos pour illustrer ce que je vous raconte :

Le MC88-C vu de dessous :

Cliquez sur l'image pour l'agrandir

Le montage au niveau des KT88 en push-pull :

Cliquez sur l'image pour l'agrandir

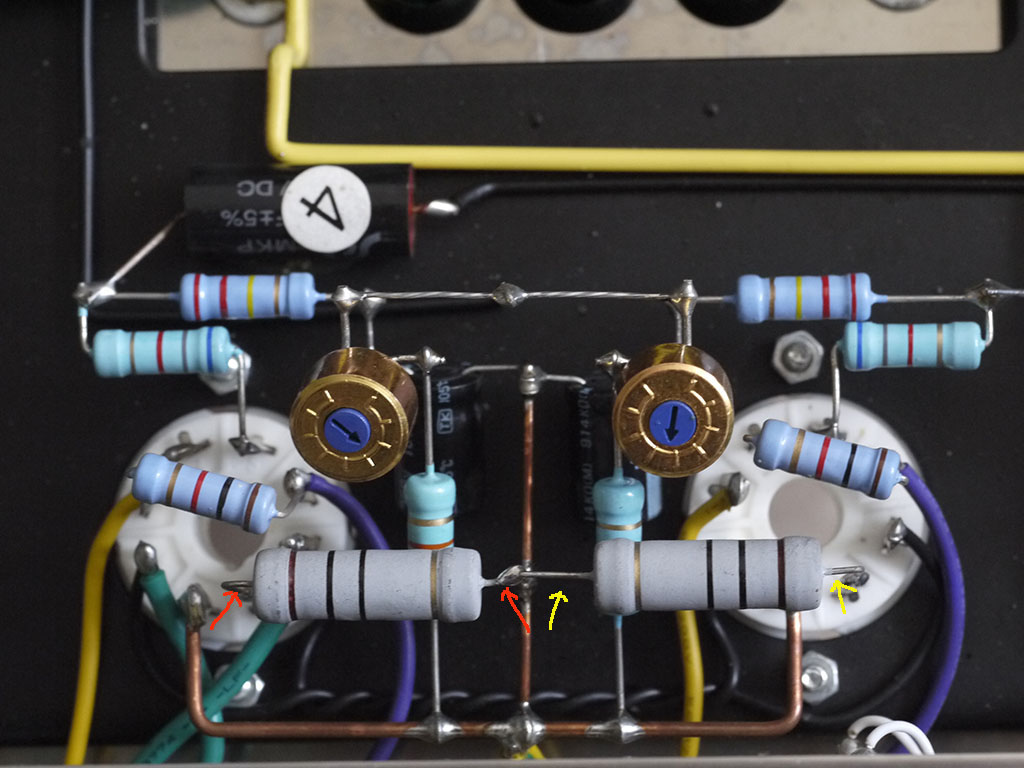

Les points de mesure que j'envisage :

Cliquez sur l'image pour l'agrandir

[Luckyone2]

Pour le Taulier... Je sais que j'ai 79 % de mes posts sur le nouveau vert sont dans la rubrique PA. Mais c'est là où l'on arrive à discuter d'autre chose que du prix du matos en vente et pas ailleurs.
On pourrait me donner un blâme mais pour avoir l'occasion de poster plus, d'échanger dans d'autres rubriques, il faut se lever tôt et/ou se coucher très tard.
Dans la section PA on arrive souvent à échanger des expériences sur tel ou tel matériel, problèmes rencontrés, avancer sur ce problème, échanger des pistes, des solutions, des expériences.
Ici, ou dans la section vieilles membrane, ou encore ailleurs, que dalle ou presque...
Je remercie les quelques, rares, membres du forum qui m'ont renseignés le plus souvent par MP ou par d'autres moyens.

[Luckyone2]

Je remercie Bill qui m'a envoyé un des schéma du Ming Da MC88-C et Alesk6 qui lui a facilité la tâche.
Je publie ce schéma, ça pourra toujours servir à d'autres. J'ai aussi une version imprimable.

[alesk6]

you're welcome.

[guy19]

Connaissez vous la valeur de la HT . Fonctionne-t-il en Ultra -linéaire ou en pseudo triode?

[testi]

Connaissez vous la valeur de la HT Environ 480v B1 440v B2. Fonctionne-t-il en Ultra -linéaire ou en pseudo triode?
les deux

[guy19]

Bonjour Luckyone2,

Pour le réglage de la polarisation ,il faut mesurer aux bornes de la résistance de 1O ohms une tension continu .  Avec une valeur de 0,5v et une HT de 480v votre KT88 débitera 24W ( max 42W ) IL faut faire la mesure 1/2 heure après l'allumage de votre amplificateur ( tube bien chaud ) et sans modulation ( pas de source allumée ).Si les tubes sont neufs, reprendre plusieurs fois la mesure avec 1/2 heure d'intervalle.
Maintenant , il faudrait demander à Ming la valeur de polarisation qu'il conseille.

[Luckyone2]

Merci pour cette réponse que je lis assez tardivement.
L'importateur Ming Da France (Paris 10° arrondissement) m'a dit qu'il fallait régler le bias à l'oreille... le moins de souffle possible dans les HP...
Le bias est réglé à 480mV depuis 2-3 semaines. Je vais certainement refaire des mesures chez mon pote bientôt pour voir si ça n'a pas trop bougé.
L'ampli peut être utilisé en mode ultralinéaire (pentode) ou pseudo triode grâce à un switch en façade.

[guy19]

Votre importateur est un épicier. N'importe quoi. Le choix entre UL ET triode  est fonction du rendement de vos enceintes et de vos goûts. Personnellement ,je préfère le mode pseudo-triode. Ne jamais commuter l'amplificateur allumé.
A 5% près le réglage de polarisation est parfait.

Guy

[Luckyone2]

Il vaudrait mieux le régler à 45mA ?

[guy19]

Bonjour,

Avec 45mA   P = 21,6W
         48mA  P = 23W
         50mA  P = 24W
         55MA  P = 26,4W
50 mA me parait bien . P max pour un KT88  42W

Maintenant à l'écoute 48 ou 50 ne changera rien.

 Guy

[testi]

Il vaudrait mieux le régler à 45mA ?

Ca c'est pour des Shuguang GEKT88   un très bon tube en passant sauf qu'il est limiter en tension...
