Signal d'entrée dac pas détecté

[MHz]

La panne pourrait être aussi une dérive du quartz de l'horloge !

[AJMARS]

Et les boutons en façade, ils servent à quoi?
Leurs soudures sont correctes, rien de cassé?

Regarder aussi si le multiplexer CMOS qui reçoit les 2 entrées est bien alimenté.
Et ce n'est pas forcément lui qui reçoit le signal optique convertit... Donc il se peut que l'optique fonctionne.

Le 74HCU04 d'entrée, c'est le seul étage réellement identifiable, après on tombe sur de la logique programmable AM2018, des DSP (DSP16) et leurs PROMS....

Si l'entrée ST fonctionne il y a peut être une chance que ce soit le 74HCU04 qui sert à amplifier le signal au niveau TTL... dans le cas contraire il faut un SAV Wadia, je ne sais pas si ça existe encore.

Bonne chance....

A plus
André

[jeanpascalg]

Et les boutons en façade, ils servent à quoi?

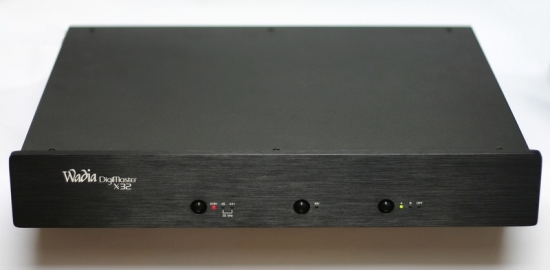

De gauche à droite
Mise en veille et quand c’est allumé détection de signal 44kHz ou 48 kHz qui ne détecte plus rien alors que  la mise en veille s’allume bien en rouge confirmé par l'absence de son. Inversion de phase qui s'allume  puis sélection de l'entrée qui commute  aussi.

Si l'entrée ST fonctionne il y a peut être une chance que ce soit le 74HCU04 qui sert à amplifier le signal au niveau TTL... dans le cas contraire il faut un SAV Wadia, je ne sais pas si ça existe encore.

Pour info la photo du schéma complet :


Pour le SAV sans doute plus cher que l’appareil s’ils ont encore les composants c'est Europe Audio Diffusion qui est le distributeur français.

[moursson]

[ Image ]
De gauche à droite
Mise en veille et quand c’est allumé détection de signal 44kHz ou 48 kHz qui ne détecte plus rien alors que  la mise en veille s’allume bien en rouge confirmé par l'absence de son. Inversion de phase qui s'allume  puis sélection de l'entrée qui commute  aussi.


Pour info la photo du schéma complet :
[ Image ]

Pour le SAV sans doute plus cher que l’appareil s’ils ont encore les composants c'est Europe Audio Diffusion qui est le distributeur français.

C'est la puce juste au dessus du gros condo gris, c'est une panne très fréquente sur les DAC et ca se trouve facilement comme pièce. J'ai acheté mon X32 sur le forum avec deux entrées en panne, une coax et l'optique. J'ai du remplacer la 74HCU04N, l'émetteur optique Toshiba et c'est reparti.

[jeanpascalg]

C'est la puce juste au dessus du gros condo gris, c'est une panne très fréquente sur les DAC et ca se trouve facilement comme pièce. J'ai acheté mon X32 sur le forum avec deux entrées en panne, une coax et l'optique. J'ai du remplacer la 74HCU04N

Oui j'ai vu que ça coutait moins d'1 euros.

Après le composant a bien ses 5 V d'alimentation. N'ayant pas d'aspirateur à soudure si c'est bien ça il faut arriver à dessouder les 14 pattes.

Mais je vais vérifier ce week end en branchant directement sur les entrées que ce n'est pas un problème de continuité sur le fil qui est relié à la BNC.

[Bonnie]

Pour dessouder, la tresse c'est bien.
Et effectivement, bypasser le multiplexer pour tester est une bonne idée.

[AJMARS]

Le 74HCU04 n'est pas un multiplexeur, c'est un ensemble de portes inverseuses, souvent utilisé pour remonter le niveau du signal S/Pdif au niveau TTL...

A mon avis le multiplexage des entrées se fait après

Pour dessouder, tu peux couper les pattes l'une après l'autre avec une pince fine et les retirer une à une, vu que tu ne récupèrera pas le composant.
Tu peux ensuite vider les trous et en mettre un nouveau.
Avant de dessouder il serait bien de vérifier avec un scope que le signal S/Pdif  (amplifié) n'est pas présent sur les sorties du HCU04, parce si le signal passe, ça ne sert à rien de le changer

Les pates en Y sont les sorties...



A plus
André

[jeanpascalg]

bypasser le multiplexer pour tester est une bonne idée.

Non j’ai fais ce qu’a recommandé woodix à savoir remplacer le cable d’entrée par un autre branché directement sur le bornier d’entrée ce qui n’as rien changé.

Avant de dessouder il serait bien de vérifier avec un scope que le signal S/Pdif  (amplifié) n'est pas présent sur les sorties du HCU04, parce si le signal passe, ça ne sert à rien de le changer

J’ai branché à l’oscillo sur plusieurs sorties :

Les sorties 2Y et 5Y restent à 50V continu.
1Y à 10V et 6Y varie dans le temps entre 7 et 10V continu.

[JO95]

bonjour,

50v, 10v et 7v, vous êtes sure de vos mesures ? sachant qu'il doit avoir une alim à +5v

quand vous regardez une sortie, regardez son entrée correspondante, ce sont juste des inverseurs. et regardez si c'est cohérent, vous verrez si le HC04 est HS ou pas, si tout est cohérent, pas utile de le changer.

[Raphael 5590]

50 Volts sur du TTL

[AJMARS]

Non j’ai fais ce qu’a recommandé woodix à savoir remplacer le cable d’entrée par un autre branché directement sur le bornier d’entrée ce qui n’as rien changé.


J’ai branché à l’oscillo sur plusieurs sorties :

Les sorties 2Y et 5Y restent à 50V continu.
1Y à 10V et 6Y varie dans le temps entre 7 et 10V continu.

Je suis très très étonné de tes valeurs mesurées....

A plus

[jeanpascalg]

50v, 10v et 7v, vous êtes sure de vos mesures ? sachant qu'il doit avoir une alim à +5v
quand vous regardez une sortie, regardez son entrée correspondante, ce sont juste des inverseurs. et regardez si c'est cohérent, vous verrez si le HC04 est HS ou pas, si tout est cohérent, pas utile de le changer.

Les joies du numérique, l’oscillo avait fait une multiplication par 10.

Donc les sorties 2 3 4 5 sont à 5V alors que leurs entrées respectives sont à 0.
Par contre les sorties 1Y et 6Y sont à 0V tout comme leurs entrées correspondantes.

[AJMARS]

Bonjour,

Quand vous envoyez une trame S/Pdif sur les entrées numériques coaxiales, la visualisez vous sur les entres du 74HCU04, cette trame se retrouve elle sur les sorties  quelque part ?

Il faut suivre au scope le trajet du signal S/Pdif depuis la fiche d'entrée jusqu'aux entrées et sorties du 74HCU04

A plus
André

[capvert]

Et si possible remettre une étiquette rapidement sur la EPROM, elle n'aime pas les UV

[jeanpascalg]

Quand vous envoyez une trame S/Pdif sur les entrées numériques coaxiales, la visualisez vous sur les entres du 74HCU04, cette trame se retrouve elle sur les sorties  quelque part ?

L’entrée A du dac arrive bien sur l’entrée 1A alors que l’entrée B se retrouve sur la borne 6A
Mais on ne retrouve pas ce signal inversé sur les sorties 1Y ou 6Y qui restent à quelques millivolts.
