Cherche testeur pour transistors

[Mad]

Je cherche un testeur de transistors pour faire des appairages.
ca vaut quoi cette chinoiserie :
https://www.leroymerlin.fr/produits/mul ... 55945.html

https://fr.aliexpress.com/s/video-ssr/d ... 0191320194

[Damounet74]

J'en ai un de ce genre, il me semble que la fiabilité des mesures est... douteuse... mais c'est pratique, je m'en sers pour déterminer si mon transistors est ok et son brochage, la couleur de certaines LED transparentes mal rangées...
Pour les appairer, je fais des montages à l'aide d'une plaque à essai, quelques composants et une alim de labo...

Damien

[fdracing]

Pour l'appairage de transistors faible signaux , ça passe , pour ceux de puissance il faut les appairer à leur courant de fonctionnement voir  très proche , et le tout monté sur radiateur  car le hfe change avec la température


.

[AJMARS]

Bonjour,

En première approche, j'utilise celui là...

https://www.peakelec.co.uk/shop/Atlas-D ... p837300021

Pour plus de détails tu peux passer à :

https://www.peakelec.co.uk/shop/Atlas-D ... p837274646

Made in UK

A plus
André

[Letp]

Salut

L'Atlas est très pratique et bon . Le plus c'est la possibilité d'avoir des courbes . Le moins c'est que le fonctionnement il me semble est de 12v maxi ... J'en ai plus sous la main , si quelqu'un peut confirmer ou pas ?

Les trucs chinois pour le peu que j'ai utilisé servent surtout à dire si un truc est OK ou HS .... Pour la précision des mesures c'est une autre affaire. Souvent cela donne des valeurs mais approximatives .Parfois certains composants ne sont pas reconnus  contrairement à ce que dit la notice . Si quelqu'un connait un modèle à peu près potable pour la précision , qu'il se gêne pas pour le dire

Jean

[FAYET]

Bonjour,
Je possède l'atlas et le modèle chinois.
Ce dernier me donne les mêmes mesures que l'atlas mais il est moins complet. A 15 euros, si c'est pour un usage occasionnel c'est interressant.
Il mesure aussi les condensateurs, les résistances..et il est precis.
Philippe

[papilucio]

j'ai un testeur de composant dans ce goût là également (implémentation chinoise du testeur GM328A de Markus Seidl, et je trouve ça bien aussi.
S'il s'agit essentiellement d'apparier des transistors, ils est important d'avoir un appareil constant dans la mesure mais s'il n'est pas très précis on bien étalonné, ça n'est pas très grave. Enfin c'est ce qu'il me semble.

[Mad]

Merci pour toutes  vos réponses. Il s'agit de petits transistors de préamplification, je vais voir pour du chinois dans un premier temps.

-- 26 Juil 2026 à 08:48 --

Bonjour,
Je possède l'atlas et le modèle chinois.
Ce dernier me donne les mêmes mesures que l'atlas mais il est moins complet. A 15 euros, si c'est pour un usage occasionnel c'est interressant.
Il mesure aussi les condensateurs, les résistances..et il est precis.
Philippe

C'est le même modèle que celui que je cite dans mon premier message ?

[LUX35]

Bonjour Mad,

J'ai celui-ci et c'est amplement suffisant pour de l'occasionnel sur du "petit" transistor.
Ne pas oublier de l'étalonner à chaque utilisation.

https://docs.rs-online.com/1e89/A700000011181746.pdf

Je peux te le prêter si besoin.
Christophe

[mingus]

C'est ce que j'ai aussi, il m'est très utile.

[FAYET]

Merci pour toutes  vos réponses. Il s'agit de petits transistors de préamplification, je vais voir pour du chinois dans un premier temps.

-- 26 Juil 2026 à 08:48 --



C'est le même modèle que celui que je cite dans mon premier message ?

Mon modèle est le LCR-T10H acheté dans un magasin de composants électroniques en Allemagne.
Philippe

[Mad]

Merci beaucoup.

[P.Clement]

Je cherche un testeur de transistors pour faire des appairages.

Bonjour,
Pour faire quoi ? Quel est l'objectif final ?
Avant de te recommander un testeur spécifique, il est essentiel de définir précisément tes besoins en amont. Les critères d'appairage diffèrent totalement selon la nature du semi-conducteur :

- S'agit-il d'un tri de BJT (NPN/PNP), de MOSFET (canal N/P), de JFET ou de Darlington ?
- L'application visée ? : pour un étage différentiel en entrée d'ampli audio, on appairera surtout le Vbe (ou Vgs) et le hFE à faible courant. Pour un push-pull de puissance en classe AB, on se focalisera sur le gain (hFE) et le Vbe au courant de repos au plus proche des conditions réelles de ton montage. Pour une alim à découpage, on regardera plutôt la charge totale (Qg) ou la résistance passante (Rds(on)), etc...

Avant même de sortir le testeur, le premier tri se fait chez le fournisseur : achetez des composants d'un même lot de fabrication (même date code / batch). Cela garantit déjà une dispersion minimale. Aujourd'hui, les procédés de fabrication sont très stables. Acheter des transistors du même lot (même date code) garantit déjà une dispersion bien moindre que les productions d'il y a 30 ou 40 ans.
En attendant d'investir dans un appareil dédié, une méthode de tri "au multimètre" est très efficace et souvent plus fiable que les petits testeurs chinois génériques : leur courant de test est ridiculement faible et non paramétrable, ce qui donne des écarts de mesures totalement décorrélés de l'utilisation réelle.

Pourquoi choisir une réalisation qui impose un tri sélectif des composants? Un circuit bien conçu tolérera de petites variations. Si le design est merdique, même des transistors parfaitement triés ne feront pas de miracle.

[JYD59]

Bonjour,

J'utilise pour sa facilité d'exploitation un "chinois" LCR-T7. Surtout pour savoir à quoi j'ai affaire et pour vérifier s'il est OK ou KO.
J'ai aussi le Peak, qui est sensé faire des mesure plus précises.

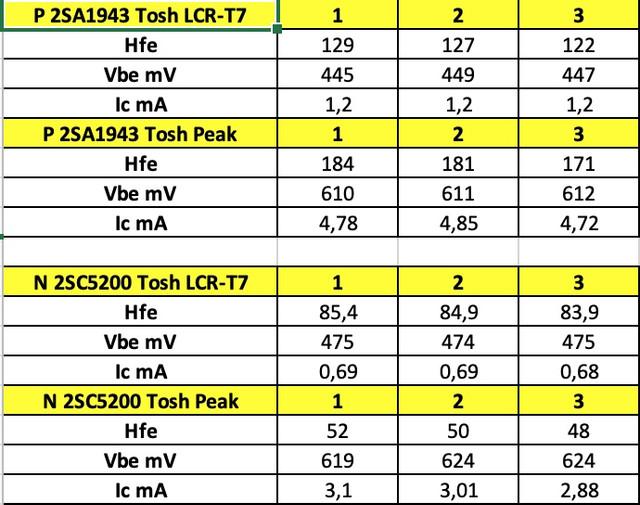

Ci-dessous des comparatifs de 3 paires de complémentaires BJT P/N 2SA1943/2SC5200, tous d'origine Toshiba, du même lot respectivement, mesurés avec le LCR-T7 puis le Peak.
On voit que les mesures avec le LCR sont faites à des valeurs plus faibles d'IC que le Peak. Mais dans tous les cas, loin des valeurs d'utilisations en réel (au moins 1A pour un PP en classe A).

Je crois me rappeler que pour un montage bien étudié, si le Hfe est assez haut (>100), l'appairage fin n'est pas nécessaire.

Cliquez sur l'image pour l'agrandir

[P.Clement]

.................. BJT P/N 2SA1943/2SC5200, tous d'origine Toshiba, du même lot respectivement, ...........
Je crois me rappeler que pour un montage bien étudié, si le Hfe est assez haut (>100), l'appairage fin n'est pas nécessaire.

Salut,
C'est faux, ou trop simpliste.Un Hfe élevé, c’est bien, mais il ne corrige absolument pas les écarts de Vbe. Si deux transistors ne conduisent pas en même temps, le circuit est déséquilibré.
L'objectif final détermine tout.
Quand l’appairage est il souhaitable ? :
Pour des jolis chiffres de disto, c'est obligé. Sur l’étage différentiel d’entrée. C’est là qu’on va surtout matcher le Vbe (et le Hfe si possible). Si les Vbe diffèrent, la tension de sortie de l’ampli se décale (offset). Mais cela se compense.
Sur l’étage de puissance en Push-Pull (les gros transistors de sortie). Là, il faut matcher le Hfe entre le NPN et le PNP, sinon la distorsion s’installe. Et si tu places plusieurs couples de transistors en // pour plus de jus, il faut aussi matcher leurs Vbe au plus près, sinon l’un va bouffer tout le courant et peut être finir par griller (emballement thermique). Là aussi, tu peux "gommer" les écarts avec des Re de fortes valeurs. Il ya des artifices, c'est un compromis.

Quand on peut s’en passer ? :
Pour un prototype, un ampli peu pointu, ou pour un usage non critique, ça peut largement suffire, mais avec des transistors actuels du même lot et du même constructeur qui donne souvent des Hfe proches (ON/Sanken/Toshiba). C'est à mon avis, une bonne habitude de fabrication.

HS1: L'oreille est parfois plus sensible à d'autres paramètres que la distorsion pure. Par exemple, le facteur d'amortissement (damping factor) influence directement le contrôle du haut-parleur, et donc la perception du grave, de la tenue du son de manière générale...Donc, même si les chiffres de distorsion de ton ampli sont pas tip/top avec des transistors mal matchés, le ressenti à l'écoute peut être meilleur qu'un ampli très bien placé en DHT, mais à la ramasse en DF.
HS2: Je te recommande "Audio Power Amplifier Design" de D. Self. J'y ai appris beaucoup de choses. L'auteur décortique chaque topologie et chaque étage dans le détail. Ce n'est pas destiné aux vrais débutants, mais c'est un outil qui te fera gagner un temps précieux si tu conçois toi-même tes designs, ou comprendre ce qui à été fait par les autres. https://www.routledge.com/Audio-Power-A ... 0240526133

[AJMARS]

D. Self.

Hautement recommandable...

A plus
André

[FAYET]

Bonjour P. Clement,
C'est bien de rappeler ces bases (qu'on peut aussi transposer aux tubes) et d'expliquer aux personnes qui se lancent dans ce type de projet les fondamentaux.
Philippe

[JYD59]

Merci à P.Clement pour son éclairage (j'étais sûr que mon approximation allait déclencher des précisions utiles de personnes bien plus qualifiées que moi. Je retourne donc à la lecture de D. Self…)

Les valeurs des paires affichées ci-dessus (2SA1943/2SC5200) sont-elles acceptables pour un Hiraga de 30W ?
Dois-je faire un montage d'essai pour être plus précis ?

Merci par avance de vos conseils

Jean-Yves

[P.Clement]

Bonjour Jean-Yves,

Merci pour ton retour, et bonne lecture de D. Self, c'est une excellente base pour avancer sereinement.

Pour répondre directement à tes deux questions :

1. Les 2SA1943 / 2SC5200 pour un Hiraga 30W Classe A ?
Oui, absolument. Ce sont des transistors robustes, fiables et faciles à trouver. Ils feront très bien l'affaire pour ce montage, à condition de les utiliser dans leur zone de fonctionnement linéaire. Pour un 30W Classe A, une paire unique est un peu juste, mais pour une meilleure répartition thermique et une réduction de l'impédance de sortie, je te conseille de mettre deux couples en parallèle. Cela allégera la charge sur chaque transistor et améliorera la tenue en température. Equilibre avec des résistances dans les bases et les emetteurs.
Si pour des raisons pratiques, tu souhaites monter des TO3.  Un ou deux couples de MJ15003/15004 feront l'affaire.

2. Faut-il monter un prototype avant de finaliser ?
Oui, c'est même vivement recommandé. C'est une étape que l'on a trop tendance à sauter, surtout sur des schémas "mythiques" qui semblent parfaits sur le papier. Mais en pratique, la disposition des composants, le câblage, la masse, et même le choix des condos influencent énormément le résultat final. Un prototype te permettra de valider le fonctionnement, d'écouter et comparer avant de passer à la version définitive.

Pour les composants :
- Petit signal : les 2SA992 / 2SC1845 sont d'excellents choix, très linéaires et largement utilisés dans les amplis haute fidélité.
- Drivers : les 2SD2012 / 2SB1366 sont robustes et rapides, en boitier plastique isolé, parfaits pour piloter les gros transistors de sortie.
- Condensateurs et transfo : Transfo de 300VA au minimum. Condos à faible ESR. Évite les modèles "snap-in" bas de gamme. Privilégie des séries réputées comme par exemple les KEMET ALS/ALC, Nichicon à vis.

N'hésite pas à partager tes avancées et tes écoutes !

Ici une voie 25W classe A, avec les semis mentionnés.
[thumb]

Cliquez sur l'image pour l'agrandir

[/thumb]

Par précaution, utilise un variac pour la mise en route initiale, en cas d'inversion de polarité, d'un mauvais positionnement des transistors, ou un dépassement de la consigne du point de repos.

[JYD59]

Merci P.Clement,

J'ai cru lire que l'idéal est d'avoir au moins des Hfe dans les +/- 10% d'écart et les Vbe dans les +/- 5mV.
Mes 2SA et 2SC présentés ci-dessus ont en moyenne (et respectivement) 126 et 179 de Hfe, et 611 et 622 mV de Vbe. Ce qui fait 30% et 10mV. Mais ces mesures avec le Peak sont faites à des courant très faibles (<5 mA). J'ai pu tester dans un autre magasin des Toshiba similaires. Les Hfe des PNP sont du même ordre . Ils provenaient peut-être des mêmes lots, ou il y a une divergence en fabrication entre PNP et NPN avec toujours cet écart.
J'ai quand même peur d'avoir un peu de distorsion de croisement.
Ils sont en boitier  2-21F1A : C'est bien plus gros qu'un TO220, même si la semelle est moins grande qu'un TO3, il y a au final pas mal de surface. Je serai obligé de monter sur isolant mais j'ai des radiateurs largement dimensionnés.
Comme ils sont sensés tenir 100W (et max 15A/230V) je les pense assez robustes. Est-il vraiment nécessaire de les doubler ?

J'ai un toroidal de 2x18V 300VA. Après redressement/filtrage il devrait me rester 24-25V DC.
Pour le filtrage j'ai 2 x (6x27 mF) Panasonic HC Series (35V / 105°C / Tdelta=0,35).
Pour les PCB, j'ai fait comme Alain: https://audiotechno.fr/php/super-30w-hiraga.php
en commandant le kit Jimsaudio: https://jimsaudio.com/hiraga-30w-class-a-amplifier-partial-assembled-diy-kit-enhanced-version-with-current-source-kubota-regulator-upgrades/
Le kit est fourni sans les To de puissance, les Drivers sont des MJE15034/35

Maintenant il faut que je trouve le temps de me mettre à cela.
