Chauffage tube 813

[jeanlin]

Bonjour as tous,

Je post rarement mais j'ai besoins de vos avis.
Je suis en train de finir des blocs mono de 813 .

J'ai un soucis de place dans mes boitiers pour la partie chauffage !!  j'avais pourtant fais un schémas d'implantation , mais c'est vraiment juste.

Donc a l'origine, je suis partie sur un filtrage passif en RCLC avec une self Hammond 159ZJ (1.5mh-160mOhms 5A).
Je dois me rabattre sur une autre self (la 156B ne convient pas).

J'ai trouvé une self qui pourrait convenir (Monacor LSI-33T self a fer de 3.3mh 130mohms-7.9A), mais c'est une self a fer prévu a la base pour du filtrage de HP.
https://www.toutlehautparleur.com/self-sur-fer-monacor-lsi-33t-3-3-mh-rdc-0-13-ohm-fil-1-2-mm-60-x-50-x-42-mm-ei-57.html

Pensez vous que cette self puisse fonctionner pour filtrer les filament d'une 813 (10v -5A) ??

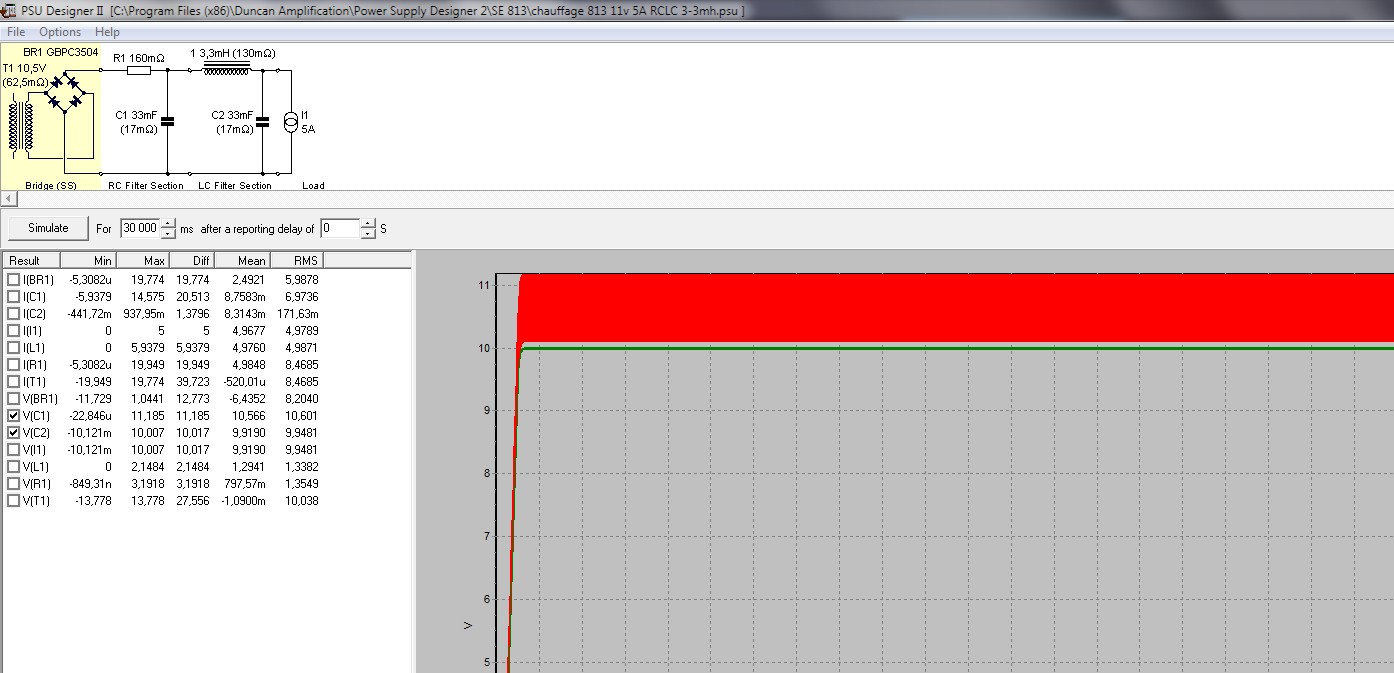

Cliquez sur l'image pour l'agrandir

Merci d'avance

jeanlin

[Bruno D]

Pourquoi tu t'em ... avec une self ?

[jeanlin]

Bonjour Bruno,

La self c'est pour limiter l'échauffement des résistances dans le boitier , tu as 5A sur le filament  et obtenir une résiduel la plus faible possible !!
J'ai une solution de replis en RCRC mais je voulais avoir votre avis sur la self Monocor

[Bruno D]

L'échauffement va surtout dépendre de la tension excédentaire.

Combien reste t'il d'excédent avec la chute dans le pont sous 5A ?

Je pense que tu n'auras pas plus de 12 v, soit 2 volts à chuter.

[Tron_ic]

Bonjour Jeanlin

Pensez vous que cette self puisse fonctionner pour filtrer les filament d'une 813 (10v -5A) ??

Oui sans autre.

Je pense que tu n'auras pas plus de 12 v, soit 2 volts à chuter.

Oui en effet, et dans ce cas cela fait 2vdc  x 5A = 10W ! C'est chaud

En réalité si on se base sur la simulation de notre ami il y aura moins !

Salutations. Tony

[Bruno D]

L'échauffement principal et incontournable c'est le pont de diodes, à visser au chassis .

Si c'est 10 W pour la résistance, une petite RH 25, également vissée au châssis, ira très bien .

Je ne comprends pas les valeurs aussi faibles pour les condensateurs ?

[jeanlin]

re,
Le pont de diode est dimensionné correctement et monté sur un radiateur : pas de soucis.
Les condos du Pi font quand même 33000uf (Kemet ALS 31)....
Je cherche a limiter la température interne dans le boitier et avoir maximum 100mv cac de résiduel sur le filament.

Merci Bruno et Tony pour vos avis

[Bruno D]

La valeurs des condensateurs n'est pas claire sur le schéma, on lit 33 µF

Tu as fait des essais dans la "vraie vie" avec ton montage ? Peut être que tu vas devoir quand même utiliser une résistance chutrice pour obtenir les 10 volts ...

[Tron_ic]

Bonjour Bruno,

Je ne comprends pas les valeurs aussi faibles pour les condensateurs ?

En effet, ce type d'annotation est spécifique à PSUD ! Pour être plus précis l'unité est le Farad et donc 33mF = 33'000uF !

Salutations. Tony
