Tuner sansui loupiotte

[opera]

Les loupiottes de mon tuner TU 317 sont en partie éteintes, savez vous si cela se trouve et se change facilement ?

merci !

[sax.tenor]

une photo ?

Ce sont des "navettes" ? Avec une baïonnette (modèle 1) ou seulement deux fils qui sortent du verre (REVOX) modèle 2

Penser à regarder le voltage et la puissance

Cliquez sur l'image pour l'agrandir

[opera]

Je ne l'ai pas encore ouvert mais je vais regarder, il suffirait donc simplement de retirer l'ampoule et de la remplacer... je craignais un truc plus compliqué... et on trouve ça facilement ?

Merci !

[Bruno D]

Sur cette vue interne, on voit des petits connecteurs mais cela ne donne pas beaucoup plus d'indications.

[moonfly]

Bonjour,
https://www.audiophonics.fr/fr/recherch ... le+navette

[quoler]

J'ai changé celle de mon Sony dernièrement, les caractéristiques sont celles ci

Lampe sony - Copie.jpg

Trouvé ici => Lien  et vous remarquerez que le vendeur est un marchand de cycles.
Tant que l'on n'a pas d'infos précises ce n'est pas nécessaire de tirer des plans sur la comète.

[opera]

Merci à tous, ce week-end je regarde sous le capot pour y voir plus clair

[amadeus]

Sur le service manual :
PL01~ PL03 : lamp 8V 300 mA
Réf stock Sansui : 0400650
Il me semble que ce sont les mêmes qui sont utilisées sur les TU-417
Voir ici pour le remplacement
TU-417

[opera]

Bon et bien voilà à quoi ça ressemble... je ne vois que deux ampoules (l'une est HS) qui doivent rayonner sur toute la façade
Ce sont bien des 8v 0.3 A
Je vais chercher mais ce sertissage minuscule m'inquiète un peu

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

[quoler]

Ouais. Tu vas devoir sortir tes doigts de fée

[AJMARS]

Une petite soudure doit pouvoir se faire...

A plus
André

[opera]

Oui j'y pensais, sans doute un peu plus simple que ce sertissage d'horlogerie...

[Bruno D]

Il y a probablement une explication à l'emploi d'agrafes plutôt qu'une soudure.

On voit ce genre de choses sur des composants qui chauffent beaucoup ou quand la brasure prend mal, sur des fils d'acier par exemple.

[H@R]

T'as le sens de l'à propos : loupiotte et 8 décembre   On les allume plus qu'on ne les éteint....

[opera]

Ha oui ! mais alors c'est un pur hasard ou un truc inconscient

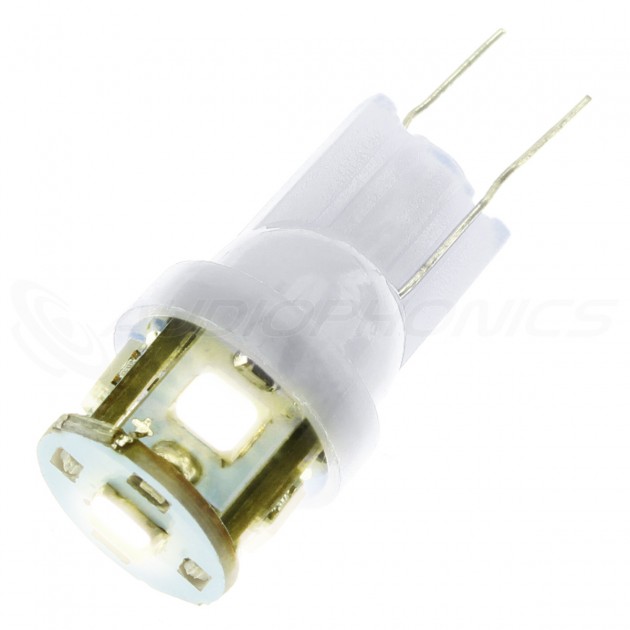

J'ai commande ceci :

https://www.audiophonics.fr/fr/ampoules ... 17067.html

[amadeus]

Au final, remplacement réussi ?

[opera]

Oui, ça marche très bien, j'ai remplacé les deux en pinçant l'extrémité des fils avec ceux des ampoules, les deux côtés préalablement étamés + petit point de soudure, je regrette juste de n'avoir pas inséré avant un petit bout de gaine retractable pour bien isoler mais la distance devrait suffire... en revanche les deux vu mètres en dessous restent éteints. J'ai bien repéré les loupiottes bleues à remplacer mais il faut démonter beaucoup de chose avant de les atteindre...
