Re: Blocs mono SE 300B en Bretagne

13 Juil 2014 à 18:58

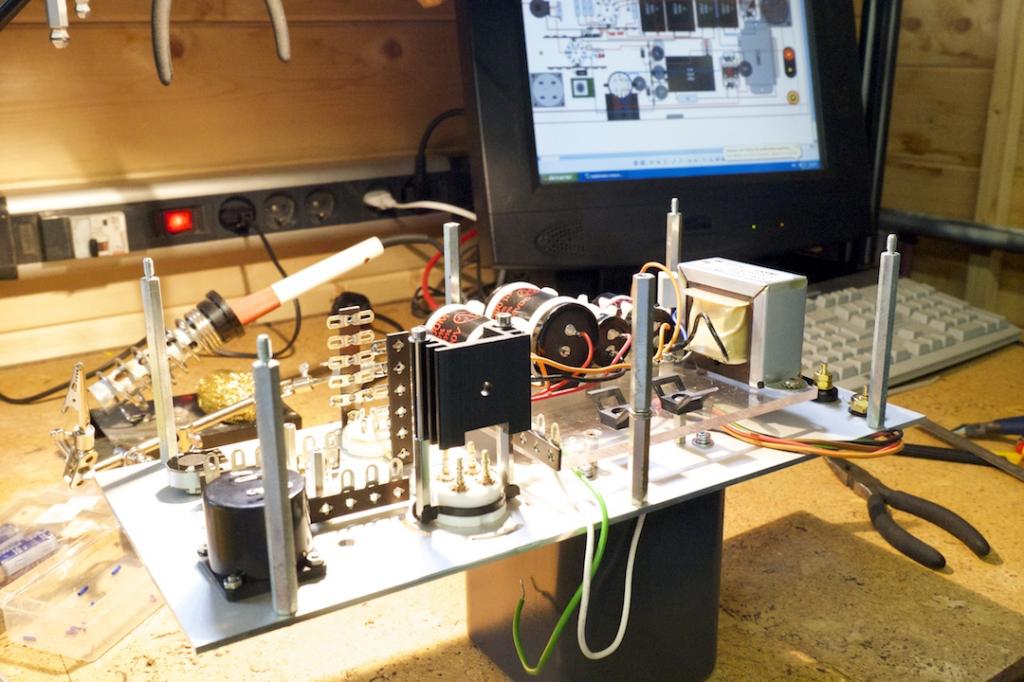

Ca avance doucement. Le câblage est en cours. Je pense que la place va rapidement être comptée ...



Gruick !

Re: Blocs mono SE 300B en Bretagne

13 Juil 2014 à 19:19

Chouette projet!

Tu pourras monter des 300B bodybuildé genre 15W?

C'est vraiment bien les plaques alu, cela donne un rendu très propre.

Bonne continuation.

Re: Blocs mono SE 300B en Bretagne

13 Juil 2014 à 19:50

Merci.

Non, je devrais rester dans les 7 à 8W ce qui est largement suffisent pour mes enceintes. Je suis resté sur une HT de 400v (395v pour être précis) afin de pouvoir utiliser les 300B "standards". C'est un choix.

Gruick !

Re: Blocs mono SE 300B en Bretagne

13 Juil 2014 à 20:27

T'as mis un PC ds l'abri je jardin ?  :eek:

Re: Blocs mono SE 300B en Bretagne

13 Juil 2014 à 20:47

Et oui. Mon atelier n'a plus grand chose à voir avec un abri de jardin. Je vais d'ailleurs peut être l'isoler avant l'hivers prochain. J'y ai même internet, le chauffage, la musique, un bureau, ...   :mrgreen:  Blague à part, j'y suis bien pour bricoler.

Je comprends Patrice lorsqu'il dit qu'il n'aime pas refaire plusieurs fois le même ampli. Rien que le fait de faire 2 blocs me gonfle. Faut vraiment que je m'astreigne à faire les 2 en même temps sinon je vais en chier. Je m'y tiens mais c'est dur ...

Gruick !

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 13:28

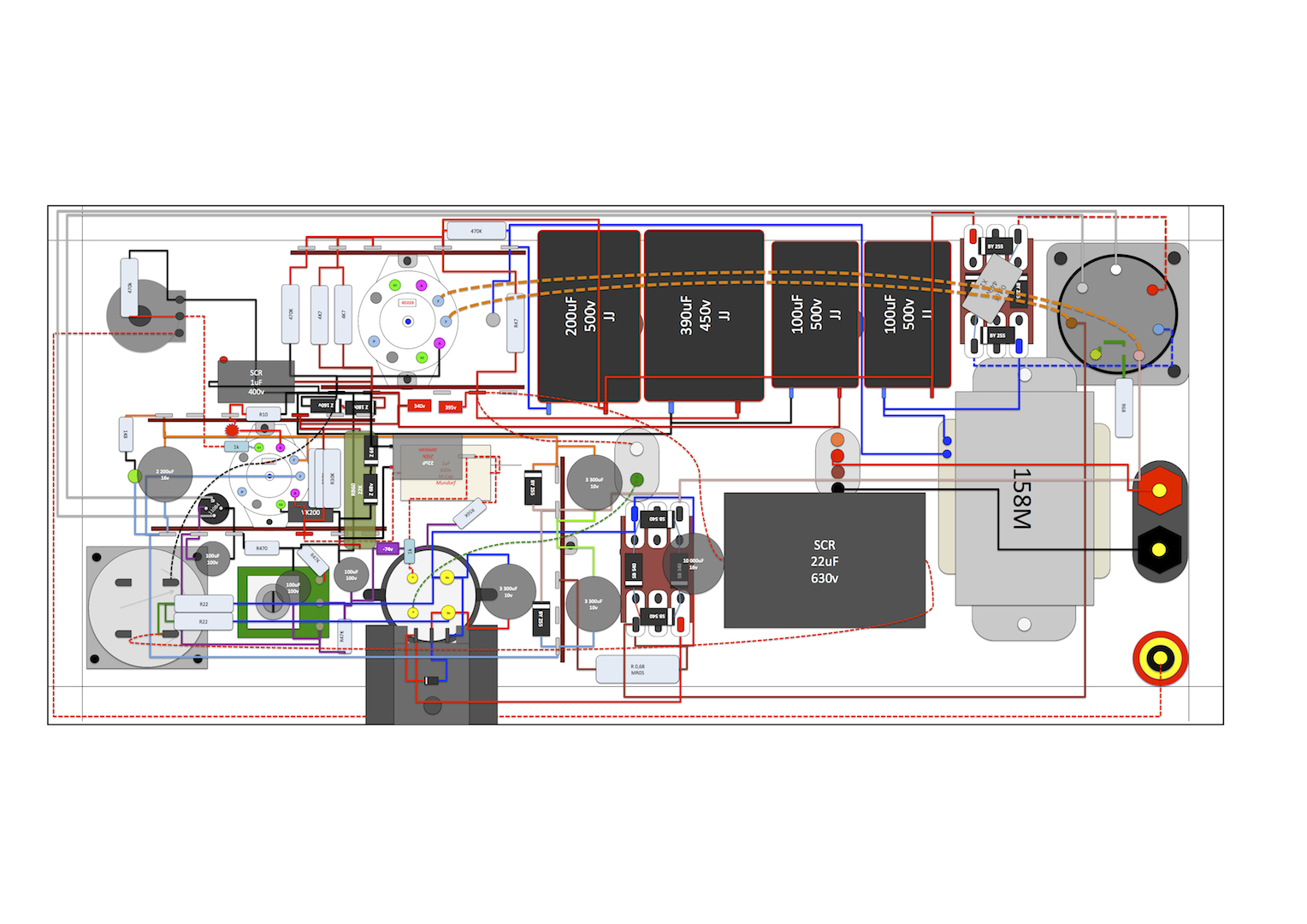

L'étude d'implantation est terminée (mais en cours de validation par mon coach).



Je vais devoir faire du câblage en 3D (à mon grand désespoir ...).

Bon, et bien y a plus qu'a !

Gruick !

Blocs mono SE 300B en Bretagne

14 Juil 2014 à 14:14

Tu as besoin d'un logiciel de CAO pour faire un simple ampli à tubes ?
Je devine mais je ne vois pas bien ta ligne de masse.

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 15:17

Je le comprends un peu. Si un jour je me lance dans ce genre de chantier, je pense que j'aurais, moi aussi, envie d'avoir une vision claire de l'implantation de mes composants et de mon câblage. Après, CAO, Photoshop, Powerpoint, crayon de bois ou autre, chacun fait avec l'outil qu'il a l'habitude d'utiliser.

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 17:21

Tout à fait Mickael. C'est exactement ça. N'ayant pas une grande expérience en la matière, j'ai besoin de savoir ou je vais, qui va ou et comment. C'est tout con mais sans je passerais mon temps à défaire et refaire autrement. Il faut savoir que mes connaissances en électroniques sont juste au dessus du niveau zéro. Partant d'un schéma que je ne maitrise pas forcement, je fais cette étude d'implantation afin de limiter les conneries.

Cédric, Je n'ai pas ton expérience en la matière. Même si j'ai un bon prof, je ne suis qu'un débutant, je ne fais que suivre un schéma. Et j'aime faire preuve de rigueur dans mes projets. Et ce n'est pas un logiciel de CAO mais tout simplement Excel  :wink:

Pour la ligne de masse, elle est assez simple en fait. C'est une simple petite étoile.

Gruick !

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 18:36

Je trouve également la 3d intéressante pour vérifier l'implantation etc ...

Le projet :



Une fois terminé :



a+

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 19:03

C'est effectivement pratique.

Bruno, j'aimerai savoir utiliser un logiciel 3D car pour ma part, mon étude d'implantation n'est qu'en 2D. Je parlais de 3D car la place disponible va m'obliger à monter des composants les uns au dessus des autres. Ce que je n'aime pas car l'accessibilité en cas de besoin n'est pas forcement simple.

De plus, pour un travail propre, je pense qu'il faut faire du premier coup. S'il faut démonter, modifier, remonter, etc. on salope souvent les supports et parfois même les composants.

Gruick !

Blocs mono SE 300B en Bretagne

14 Juil 2014 à 19:49

C'est plus lisible en vue 3D.

Me concernant, pas besoin de plans, ni de papier. Il me suffit de visualiser mentalement en respectant quelques principes :

- éloigner au maxi les composants sensibles du transfo d'alimentation
- circuit magnétique du transfo de sortie monté à 90 degrés par rapport au celui de l'alimentation
- les plus gros composants installés d'abord : condensateurs de filtrage, de liaison et ceux dédies aux filaments
- deux lignes de masses : une pour les courants faibles et l'autre pour les courants forts, mise à la masse commune sur la visserie du transfo d'alim la plus éloignée du transfo d'alimentation
- câblages des filaments torsadés très serrés et toronés
- implantation des petits composants
Etc...

C'est comme une maison, les fondations d'abord, puis les murs ...

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 20:25

Je n'en doute pas un instant. Mais moi je débute et il faut bien apprendre non ? Tout le monde ne peut pas avoir ce genre de compétence ...

Je partage ici mon expérience pour démontrer qu'un novice peut aussi se faire plaisir s'il a la chance d'être bien aidé. Alors oui, je dessine avant d'agir  :sleep:

J'ai également procédé plus ou moins de la même manière pour ce qui est de l'implantation. Cependant, pour prévoir la position des cosses relais, par exemple, j'ai besoin d'en savoir un peu plus. Et comme je ne peux pas me le représenter mentalement, j'ai besoin d'un outil pour m'aider.

Et comme je suis un peu (beaucoup) les méthodes de mon coach, j'ai relativement peu de place pour tout faire rentrer. Diafan n'a pas besoin de ce genre d'aide, vu son expérience et ses compétences, mais moi si   :redface:

Il m'a fait le schéma, je me charge du montage. Il m'a proposé de me dessiner un CI pour l'implantation, je lui ai dis que je gardais cette option si je n'arrivais pas à faire un montage full en l'air. Et mine de rien, il y a du monde la dedans. Mais le montage sera en l'air (c'est formateur). Je rappelle que je n'y connais pratiquement rien en électronique  :wink:

Gruick !

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 20:51

Et bien bon apprentissage, bon amusement et prudence ;-)

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 20:58

Je suis très prudent (raison pour laquelle je me suis lancé sur des blocs SE 300B et non des SE 845). Je n'y connais pas grand chose en électronique mais j'ai un peu plus que des notions de base en électricité. Je sais donc ou il ne faut pas mettre les doigts  :wink:

Gruick !

Blocs mono SE 300B en Bretagne

14 Juil 2014 à 21:04

Oui c'est plus raisonnable de démarrer sur de la 300B.
Un 845 sera plus exigeant, imposera un câblage très bien isolé et pas mal de savoirs que tu vas acquérir.
Mais compte tenu de ce que j'ai pu lire sur tes enceintes et ce sur que tu écris en général, je suis convaincu que la 300B ira dans le bon sens.
Je ne suis pas fan de la 845, les tubes chinois sont très moyens lorsqu'on les compare à des versions new old stock genre RCA ou Amperex.
Vers quelle 300b te diriges tu ?

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 21:12

En 3d je fais souvent des maquettes avec SketchUp... c'est pratique et gratuit...

A plus
André

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 21:19

Cedric, dans un premier temps, des Shuguang 300B 98. Je n'ai pas le budget dans l'immédiat pour des tubes plus haut de gamme. Mais en suivant le fil sur les 300B, il semble que le rapport Q/P soit des plus favorable. Je crois comprendre d'ailleurs que tu les portes en assez bonne estime.

La tension est ici limité à 400v (395v exactement) afin de pouvoir utiliser le plus grand nombre de référence possible.

André, je doit être une buse mais je n'arrive à rien avec Sketchup. Mais il faut dire que mon dernier essai date de plusieurs années ...
Gruick !

Blocs mono SE 300B en Bretagne

14 Juil 2014 à 21:40

Oui les 300b 98 sont très bien placées et tu ne trouveras pas meilleur rapport qualité prix.

Consens de les prendre bien appairées chez un fournisseur sérieux.

On peut retrouver sur le marché comme sur eBay des modèles de second choix qui poseront des problèmes de fiabilité.

Re: Blocs mono SE 300B en Bretagne

14 Juil 2014 à 21:44

Quel fournisseur préconiserais-tu ?

Gruick !
