Message #21 par mambojet » 05 Oct 2026 à 11:59

Merci beaucoup Philippe
Si j'ai besoin, je te demande...
Mais pour le moment il me semble j'ai à peu près tout.

Il est interessant de voir comment on peut utiliser ce transfo déphaseur LL1690 et quelles conséquences sur les impédances vues de la source.

https://www.lundahltransformers.com/wp- ... s/1690.pdf

D'abord il faut savoir que ces transfos très performants possèdent de très larges bandes passantes et qu'il sera sans doute nécessaire de monter un réseau correcteur pour éviter d'osciller surtout avec les C3G derrière.
On peut aussi charger très bas genre 10k sur chaque enroulement primaire ce qui va nous faire 20k vu de la source (dans la configuration 2: 1 + 1). C'est encore jouable pour un preamp à tubes mais cela oblige à de grosses capas de sortie. Et c'est dommage...
Il faut également savoir que la sensibilité de l'ampli en mode UL + CFB va être aux alentours de 3V crête (2V rms) ce qui rend le preamp "utile" voire nécessaire

Si je pose des résistance de fuite de grille de 20k sur les C3G avec un réseau correcteur constitué de R + C (3k3 + 820pF) sur chaque enroulement primaire, les impédance vues par la source deviennent:
20 hz : 40k
1000 hz : 39k
20000 : 16k
100000: 6k
On voit que grâce au réseau correcteur l'impédance chute fort avec la fréquence et c'est grâce à cela qu'on contrôle le dépassement de la réponse sur le carré. Bien sur ces valeurs seront sans doute à adapter...mais pas tant que cela

En réalité on peut utiliser facilement 33k au lieu de 20k ce qui va nous donner une impédance vue par la source de 66k dans la bande audible avec bien sur le même comportement du réseau correcteur aux fréquences hautes. Et 66k c'est parfait pour n'importe quel preamp à tubes.

A noter que si on utilise le LL1690 en élévateur (donc en 1: 1 + 1), cela devient moins favorable pour les impédances
Avec toujours cette valeur de 33k pour les R de fuite de grille des C3Gs
On tombe à 16k vue par la source dans toute la bande audible (environ et bien sur le même comportement du réseau correcteur)
Cela devient plus difficile pour le preamp car cela va exiger qu'il puisse fournir un peu de courant (donc une impédance de sortie "relativement" basse) et des capas de sortie adaptées et plus grosses
Il faudrait environ 5uF pour tenir le 20hz 0db donc une coupure à -3db à 2 hz
Donc c'est pas si difficile non plus
Bien sur dans ce cas il la sensibilité de l'ampli est divisée par 2
Avatar de l’utilisateur
mambojet
Animateur
Animateur
Messages: 6137
Inscription: 21 Oct 2010 à 22:57


Re: Pp el156 (la suite)

Message #22 par mingus » 05 Oct 2026 à 16:20

C'est magnifique!!!! :eek:
"Il vaut mieux pomper même s'il ne se passe rien que risquer qu'il se passe quelque chose de pire en ne pompant pas"
Avatar de l’utilisateur
mingus
500 watts
500 watts
Messages: 6205
Inscription: 08 Nov 2010 à 20:11
Localisation: Savigny sur Orge (91600)/ Badefols d'Ans (24390)


Re: Pp el156 (la suite)

Message #23 par mambojet » 05 Oct 2026 à 16:52

Merci pour les encouragements  :cool:
Il reste beaucoup de travail mais on attaque la partie vraiment interessante (cablage, mesures...)

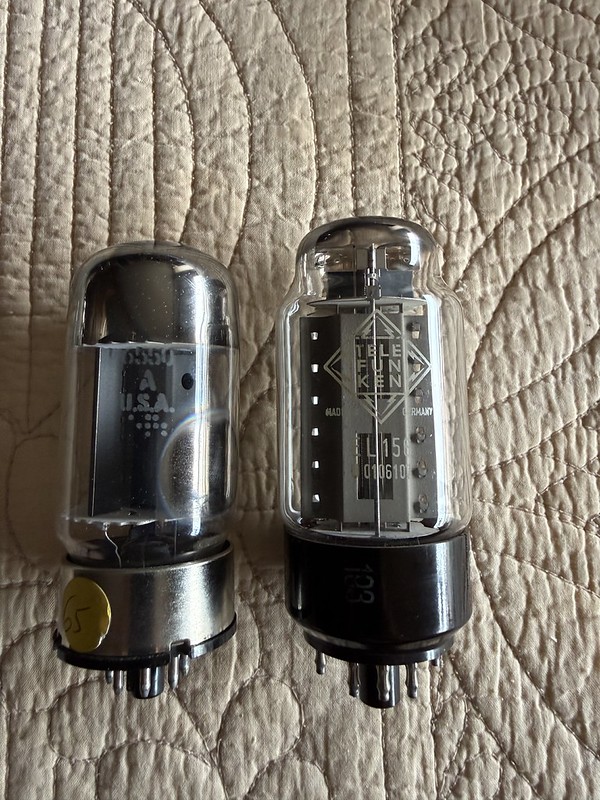

Tiens une petite photo avec une EL156 TFK à coté d'une 6550 GE
