Récapitulatif de nos enceintes fabrication personnelle

[claude_m4]

Quelles sont tes réalisations pour faire des remarques aussi désobligeantes. Que sais tu faire de tes dix doigts?

Bonjour Mingus ,
bah On est un peu habitué avec notre ami
bonne journée
claude

-- 06 Oct 2026, 09:28 --

Z'êtes doués !  :redface:

Les pavillons plongent vers le sol ? C'est voulu ?

"z'êtes doués !"

Tout est relatif ,lorsque je regarde les réalisations de Mambo,Bruno,Denis et J'en oublie ,ça rends humble ,personnellement .
claude

[Luxmanu]

Bonsoir ,

..
caisson grave Magnat omega  380 (connecté façon J.hiraga )
...

claude

Ça consiste en quoi ?

[brufa]

Modèle appolito double 38 Audax pr380m0, compression das k8, pavillon bms 2236, tweeter fostex ft90, filtre passif maison du haut parleur.




Bruno.

[claude_m4]

Ça consiste en quoi ?  :wink:

Bonjour Manu ,

à se repiquer sur un des 38cm (en // ) et se brancher sur l'entrée rca  du caisson avec une résistance et un condo .
P.S l'on peut faire cela avec deux caissons sur les deux voies

-- 06 Oct 2026, 12:28 --

Modèle appolito double 38 Audax pr380m0, compression das k8, pavillon bms 2236, tweeter fostex ft90, filtre passif maison du haut parleur.

[ Image ]
[ Image ]

Bruno.

Bonjour Bruno ,
Super !
claude

[EMT]

Pianoter frénétiquement sur son clavier pour ne rien dire ...

C’était une simple boutade, car Claude, qui avait mis au point un système à pavillon superlatif, a tout bazardé pour une paire de PSI.
Et Dieu sait qu’il s’y connaît
C’est tout.

[Luxmanu]

Bonjour Manu ,

à se repiquer sur un des 38cm (en // ) et se brancher sur l'entrée rca  du caisson avec une résistance et un condo .
P.S l'on peut faire cela avec deux caissons sur les deux voies

claude

Merci Claude, as-tu un lien où c'est expliqué avec des mots d'enfants ?

[claude_m4]

tu sais quoi ? si je te téléphone, tu aura un(autre) enfant en direct !passe moi ton tél par mp
les explications de Dominique

Re: Comment raccorder un caisson omega 380 à mon ampli ?

L'explication de Bruno Plouvier :

Bonjour Claude,

Je branche mon caisson Omega depuis une entrée HP et ceci vers une entrée cinch
du caisson .
Je rajoute suivant une preco de Jean un petit filtre avec une résistance de 10K en série
sur le + et avec une capa de 3µ3 MKP en parallèle .
Ce montage se fait de l'entrée HP vers la prise cinch.
Le caisson est posé sur des pieds Actinot et je pose une charge de 40 Kg sur le dessus.

Voilà, voilà

Bruno



claude

[Luxmanu]

C'est clair, merci Claude

[claude_m4]

Tu vois    après il y a une variante sur la valeur du condo ,si l'on veut jouer sur les pouillèmes.
claude

[Fledermaus]

Salut,

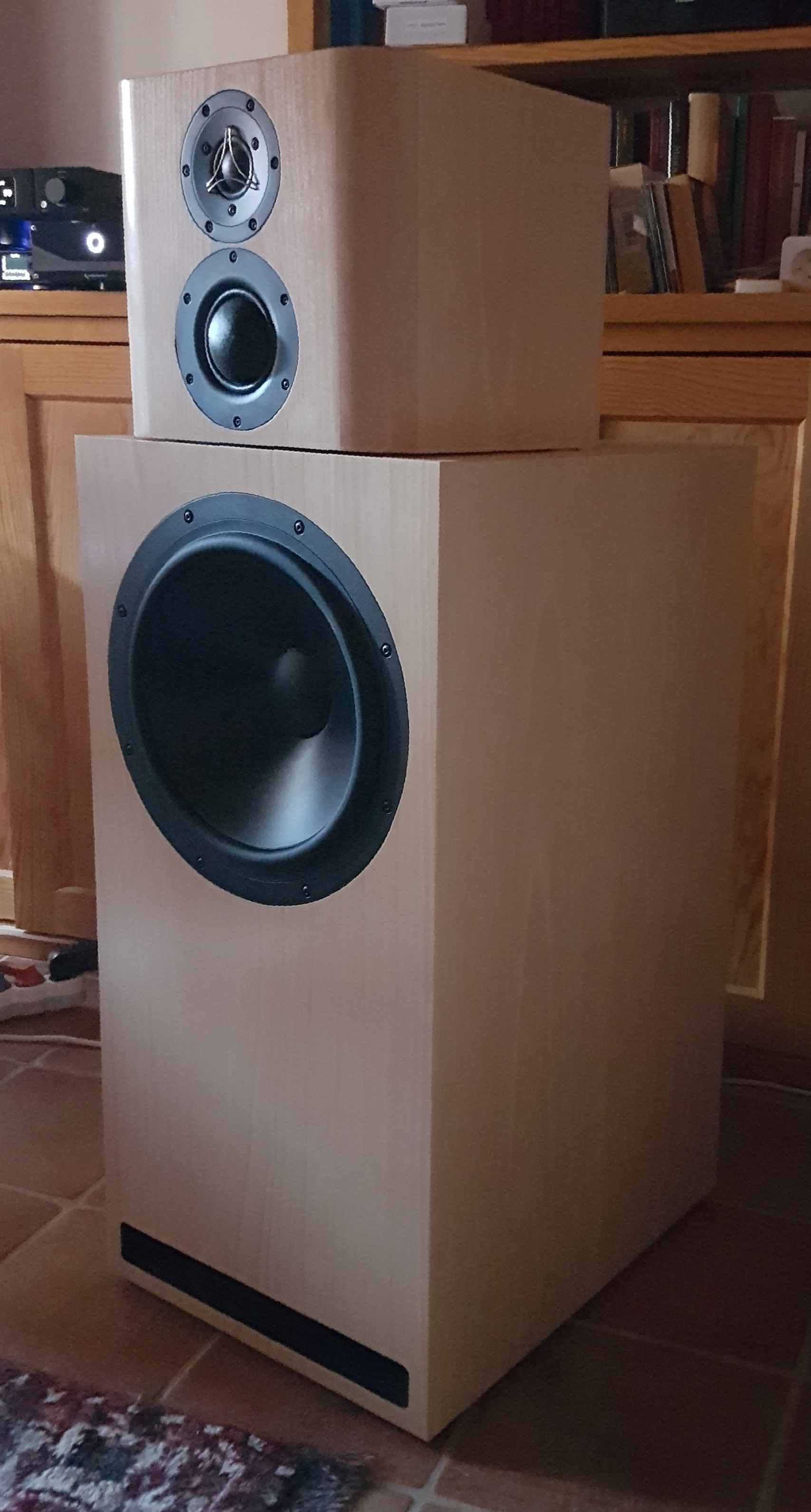

Ma première enceinte, système de bureau   avec caisson d'inspiration AJMARS 12" Audiotechnology, tête mid-aigu d'inspiration Linear Speaker L11 avec medium dôme SB Satori 2.5", tweeter Satori Textreme 29 mm - filtrage passif du 3e ordre maison entre mid et tweet, actif LR24 (Solaro QR1) entre woof et mid :

Les 2 enceintes avec le meuble (Thomann) pour les électroniques (RPi, ADI2-DAC, QR1, Purifi Audiophonics x2) :

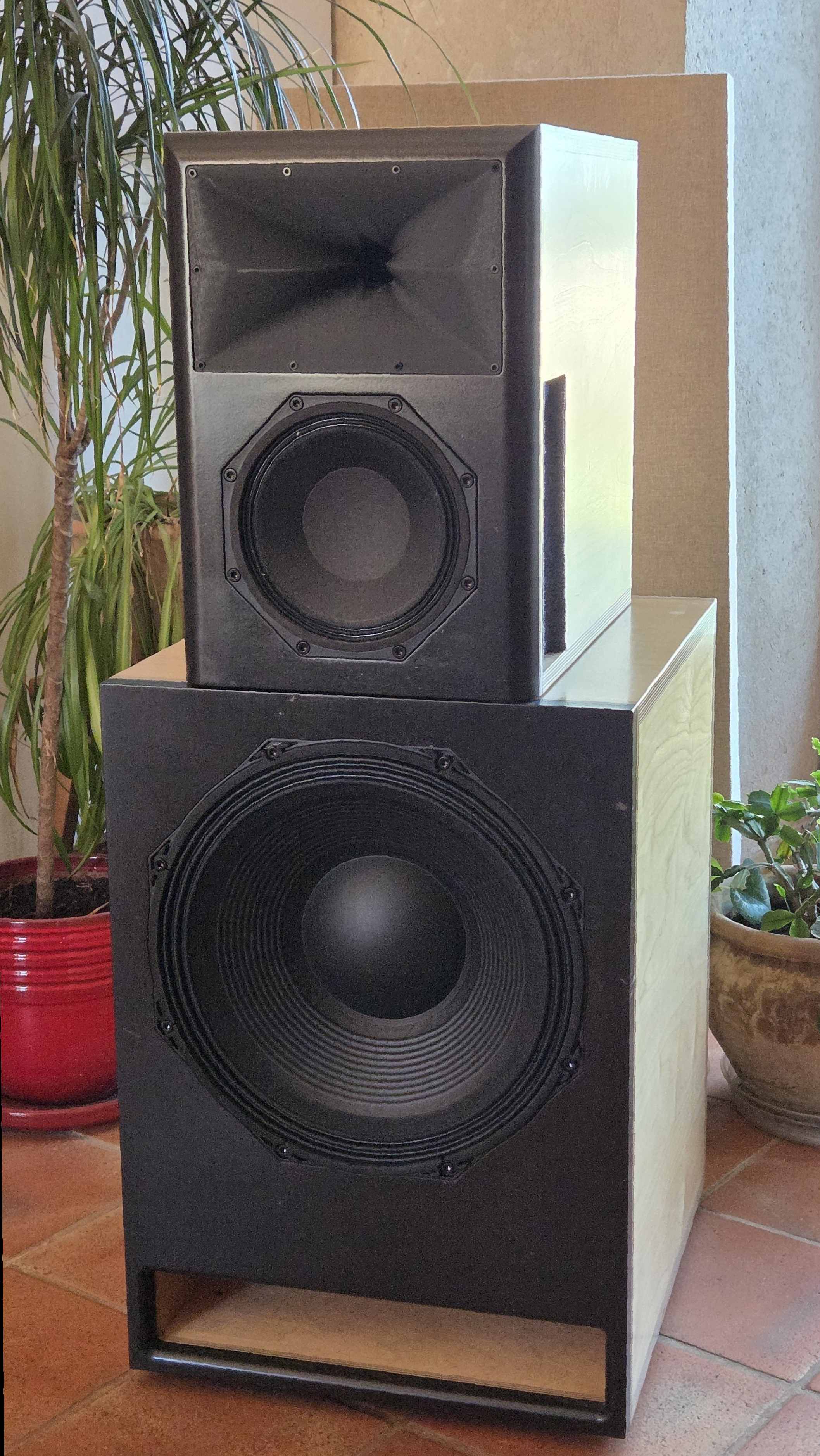

Deuxième et dernière aventure en date, système de salon dont caisson BR avec 15" 15SW800 SB Audience, tête mid-aigu avec B&C 8MBX51 monté cardioïde à ouïes freinées façon D&D 8c + comp BMS 4550 attelée à un pav AudioHorn X-25, filtrage tout actif LR24 (QR1) :

[Ndstael]

Baffle plan inspiré de PAP. Deux 15 " Eminence Alpha, un medium Tang Band 8" et un tweeter à ruban Fountek. Contreplaqué de bambou. Filtrage actif par Mini DSP.

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

[Letp]

Ma foi , pour ce que cela vaut pour une appréciation/écoute à distance cela semble très bien . Pas rentre dedans pour deux sous et agréable . Bien mis au point  et il y a certainement du taf ...

Cela me semble verser un peu vers un côté presque "monitoring"  , mais difficile à affirmer dans ces conditions

Un truc plus modeste que j'ai commis , comme beaucoup d'autre , avec au départ une deux voies HR comme idée. Qui est devenue une trois
voies . Le souhait était que ce soit logeable, même si c'est loin d'être idéal dans le salon, dans des emplacements assez étroits en remplacement des Klipsh en arrière plan :

baby 19 110122.jpg

A noter posée sur la Klipsh , des clones/replica de LS3 /5 ,

A+
Jean

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

[Palefroy]

tu sais quoi ? si je te téléphone, tu aura un(autre) enfant en direct !passe moi ton tél par mp
les explications de Dominique

Re: Comment raccorder un caisson omega 380 à mon ampli ?

L'explication de Bruno Plouvier :

Bonjour Claude,

Je branche mon caisson Omega depuis une entrée HP et ceci vers une entrée cinch
du caisson .
Je rajoute suivant une preco de Jean un petit filtre avec une résistance de 10K en série
sur le + et avec une capa de 3µ3 MKP en parallèle .
Ce montage se fait de l'entrée HP vers la prise cinch.
Le caisson est posé sur des pieds Actinot et je pose une charge de 40 Kg sur le dessus.

Voilà, voilà

Bruno



claude

Ce filtre est spécifique pour un raccord optimal avec les Vott

[claude_m4]

Bonjour ,

C'est une question ou une affirmation ?
claude

[Palefroy]

Une affirmation, y'a pas de point d'interrogation

[claude_m4]

Cela t'arrive de faire des mesures ?   parce que c'est préférable de régler un caisson avec les mesures qu'au doigt mouillé .
Je l'utilise en dessous de 42 hz ,en gros ça rajoute juste un chouia ,pour les éléphants  de Beauval
claude

[Palefroy]

Oui ça m'est arrivé   ce que je veux dire c'est que ce filtre n'est pas universel.

[claude_m4]

Tu connais un truc universel à par la connerie des gens ? moi pas !  il y a généralement (j'ai pas dis universel   )
un adaptation à faire ,en plus en fonction des désidératas de chacun
claude

[Palefroy]

Cela t'arrive de faire des mesures ?  :cheesygrin: parce que c'est préférable de régler un caisson avec les mesures qu'au doigt mouillé .
Je l'utilise en dessous de 42 hz ,en gros ça rajoute juste un chouia ,pour les éléphants  de Beauval
claude

D'ailleurs je vais devoir reprendre les mesures si un jour je trouve ce caisson, mon but est aussi de l'utiliser jusqu'à 40-45 hz  Lien

[claude_m4]

"D'ailleurs je vais devoir reprendre les mesures"
très bien ! cela permet de confirmer ce que l'on peut percevoir

"si un jour je trouve ce caisson, mon but est aussi de l'utiliser jusqu'à 40-45 hz"
C'est comme je l'ai dis un petit truc en plus (mais pas frustré sans caisson  ) si j'avais la place j'en aurai mis deux connectés de la même façon .

P.S Autrement (je me répète ) une compression 18 sound (pas de tweeter )et un 38 cm Cyrille pinton dans un pavillon "open frame " et
ça enterre pleins de trucs pour un coup très accessible ,écouté hier chez un pote dans une petite pièce au dessus de son garage et dans les coins .

claude
