Des 414-8b sur la canebière

[AJMARS]

C'est possible mais la 1" est tres en arrière de la membrane de grave et les directions de propagation se croisent. Il est  peut etre possible que le filtre compense certains effets....

A plus

[Hollow]

C’est aussi mon analyse.

a+

[Audiobijoux]

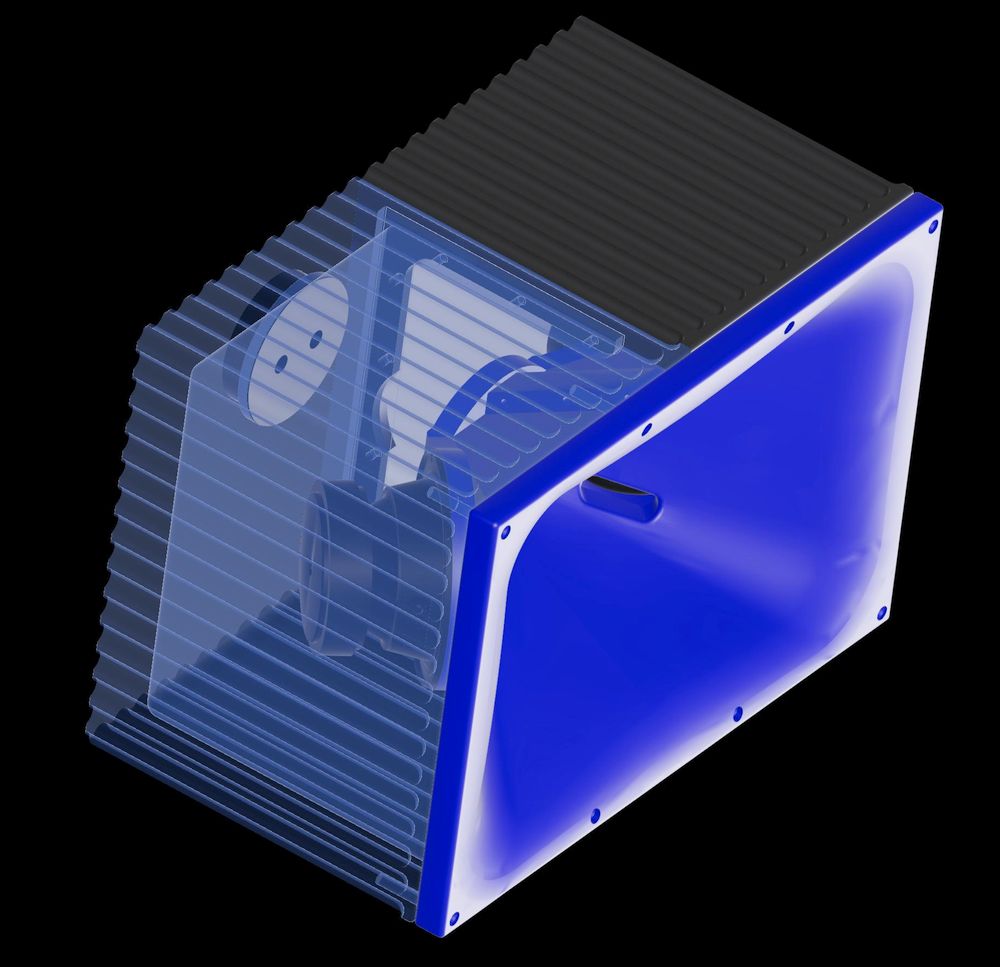

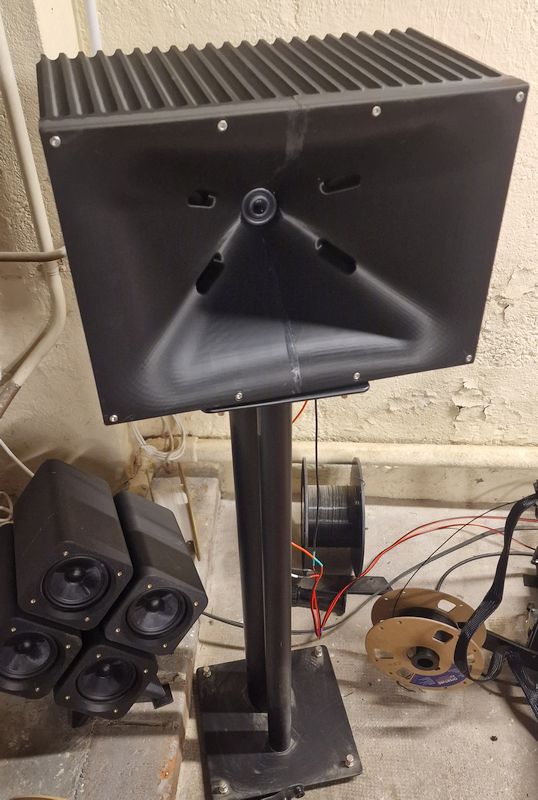

Il y a aussi les pavillons Unity Horn de Tom Danley. Je teste un petit modèle inspiré d'une réalisation du Forum diyAudio avec un Tweeter Perlees XT25 et deux petits woofers Dayton TCP115.

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

La face avant mesure 36 x 25 cm et je passe 100 / 18 000 Hz avec un DSP. Le montage d'origine est en passif.
https://www.diyaudio.com/community/thre ... rn.426515/
Le résultat est étonnant pour un cout dérisoire, mais c'est plus destiné à être couplé à un petit sub pour faire du 30/100 Hz.

[AJMARS]

Bonjour,

Essai avec un filtre 6 dB/oct avec 414-8B + Seas T35 raccord à 2800 Hz. Comme le DSP va migrer à la montagne il me faut une solution (d'attente   ) sur Marseille.

L'alignement est fait par un (léger) recul du tweeter T35, ça rentre dans +/- 2 dB

A plus
André

Cliquez sur l'image pour l'agrandir

[AJMARS]

Il y a aussi les pavillons Unity Horn de Tom Danley. Je teste un petit modèle inspiré d'une réalisation du Forum diyAudio avec un Tweeter Perlees XT25 et deux petits woofers Dayton TCP115.

[ Image ]

[ Image ]

La face avant mesure 36 x 25 cm et je passe 100 / 18 000 Hz avec un DSP. Le montage d'origine est en passif.
https://www.diyaudio.com/community/thre ... rn.426515/
Le résultat est étonnant pour un cout dérisoire, mais c'est plus destiné à être couplé à un petit sub pour faire du 30/100 Hz.

Bonjour,

Je serais curieux d'écouter ce genre de choses avec l'inclinaison des petits boomers dans la gorge... intéressant.

A plus
André

[opera]

Merci pour vos retours concernant l'alignement... pas simple, en théorie. Autre exemple, mon 416 est placé 30 cm en dessous du pavillon (je pourrais renverser la boîte pour être à moins de 10 cm) c'est pourtant ainsi que je préfère, cela renforce agréablement le registre grave (416 plus proche du sol) sans aucun problème, à mes oreilles, de fusion de registres.

[AJMARS]

Oui, il y a beaucoup d'autres paramètres qui rentrent en compte....

Les alignements ne sont que quelques uns....

A plus
André

[AJMARS]

Bonjour,

Éléments de filtrage (passif) pour l'Altec (GPA) 414-8B, 1200 Hz second ordre.

A plus
André

Cliquez sur l'image pour l'agrandir

[AJMARS]

Premiers essais de filtrage passif, Altec 414-8B GPA, Pavillon Arai 480, Chambre 18sound NSD1095N

Cliquez sur l'image pour l'agrandir

A plus
André

[AJMARS]

Bonjour,

Les compressions montées sur les pavillons...

A plus
André

Cliquez sur l'image pour l'agrandir

[Dominique-Tanguy]

Premiers essais de filtrage passif, Altec 414-8B GPA, Pavillon Arai 480, Chambre 18sound NSD1095N

[ Image ]

A plus
André

Bravo, ça a belle allure ! tu a choisi le 12 db ? inverses tu le + et le - de la compression ou te sers tu du décalage du point d’émission pour ne pas croiser les polarités ?

-- 02 Aoû 2025 à 10:47 --

Et on va bientôt savoir comment ça sonne !

[AJMARS]

Bonjour Dominique,

Dans ce test c'est inversé (12 dB) mais ça ne préjuge pas de la version finale.

Je ne pourrai les installer sur Marseille que fin aout, il va falloir attendre un peu pour le CR d'écoute.

Pour les essais, ce sera d'abord en filtrage numérique (mini DSP) avec le WE VT52 dans l'aigu et un ampli à transistors dans le grave.

A plus
André

[papilucio]

Premiers essais de filtrage passif, Altec 414-8B GPA, Pavillon Arai 480, Chambre 18sound NSD1095N

[ Image ]

A plus
André

Hello André, quelques questions de néophyte en la matière.
Je vois d'un côté que ALG préconise une fréquence de coupure à 800 Hz pour son pavillon et de l'autre que 18 Sound préconise une coupure à 1600 Hz pour les compressions.
Toi, tu coupes à 1200 Hz, si j'ai bien compris.
Comment es-tu arrivé à ce choix ? J'imagine que pour le pavillon c'est pas un problème de couper plus haut, mais pour la compression ?

[quoler]

Un régal ce fil

[AJMARS]

Hello André, quelques questions de néophyte en la matière.
Je vois d'un côté que ALG préconise une fréquence de coupure à 800 Hz pour son pavillon et de l'autre que 18 Sound préconise une coupure à 1600 Hz pour les compressions.
Toi, tu coupes à 1200 Hz, si j'ai bien compris.
Comment es-tu arrivé à ce choix ? J'imagine que pour le pavillon c'est pas un problème de couper plus haut, mais pour la compression ?

18 sound  propose 1600 Hz mais en utilisation pro de haute puissance.
En hifi domestique 1200 Hz ne devraient pas poser de problème.
La distorsion ne remonte pas entre 1500 et 800 Hz
1200 Hz est je pense une coupe adéquate pour cette configuration. C'est très classique chez Altec.
La coupure acoustique est vers 500 Hz
Plus de deux fois c'est très large.
Le DSP me donnera de toute manière la possibilité de faire tous les tests que je veux.

A plus

[papilucio]

merci pour ces précisions, c'est très clair

[AJMARS]

Nouvelle version...

Cliquez sur l'image pour l'agrandir

A plus

[Dominique-Tanguy]

C’est bien ! ce qui m’épate, c’est que le décalage de l’alignement ne provoque pas un creux au raccordement. Y’a un truc ?

[bricoldur]

Il y a aussi les pavillons Unity Horn de Tom Danley. Je teste un petit modèle inspiré d'une réalisation du Forum diyAudio avec un Tweeter Perlees XT25 et deux petits woofers Dayton TCP115.

[ Image ]

[ Image ]

La face avant mesure 36 x 25 cm et je passe 100 / 18 000 Hz avec un DSP. Le montage d'origine est en passif.
https://www.diyaudio.com/community/thre ... rn.426515/
Le résultat est étonnant pour un cout dérisoire, mais c'est plus destiné à être couplé à un petit sub pour faire du 30/100 Hz.

Très intéressant

[AJMARS]

C’est bien ! ce qui m’épate, c’est que le décalage de l’alignement ne provoque pas un creux au raccordement. Y’a un truc ?

J'avis fait une erreur et compté deux fois la différence de temps de propagation, j'ai rectifié.

ça demande toutefois encore à être affiné, la latitude de placement du pavillon est assez importante.


A plus
