et c'est pas fini!!! Altec 19

[xela]

salut

bricoldur    a fait un très bon reportage photo sur la création de ses 19, je ne trouve donc pas le besoin d'en faire de même

j'ai bien avancer sur le projet, voici donc une petite photo:




montage a blanc, il y a encore du taf avant l'écoute:

dans le désordre: ponçage, peinturlure, assemblage du haut et du bas, isolation, placage, fixation des HPS, filtre

A+

Alex

[Luxmanu]

Superbe, bravo
La construction des 820A = Banboufou les 19 = Bricoldur

[xela]

oups!! désolé messieurs

je rectifie!

merci

[Luxmanu]

Le lien en question, mais une fois de plus bravo, elles semblent superbes

Altec lansing Modèle19

[gillougillou]

Super ! Bravo !

Päs de trou pour le filtre ?

Gillou

[bricoldur]

super boulot xela
tu plaques ou peinture
quel hp et quel filtre ?
quel ampli ?
A plus
yann

[xela]

Super ! Bravo !

Päs de trou pour le filtre ?

Gillou

non il sera externe a base de pio  75-10 self mundorf 140 et R ceramique

super boulot xela
tu plaques ou peinture
quel hp et quel filtre ?
quel ampli ?
A plus
yann

je plaque mais reste a définir quel placage
416-8b et 802-8D
cj mv50 et dynaco pasIII

j'espère que cela va le faire

A+

Alex

A+

[Luxmanu]

La 19 est une enceinte excellente, je me demande bien avec quoi elle ne peut pas fonctionner

[gillougillou]

non il sera externe a base de pio  75-10 self mundorf 140 et R ceramique



je plaque mais reste a définir quel placage
416-8b et 802-8D
cj mv50 et dynaco pasIII

j'espère que cela va le faire

A+

Alex

A+

Je me tâte aussi pour externaliser, ce qui permettrait entre autre de faire les réglages sans démonter les caches et de jouer avec les composants.

Kit filtre Altec 1201 Russo-Germain :

Gillou

[Goulven]

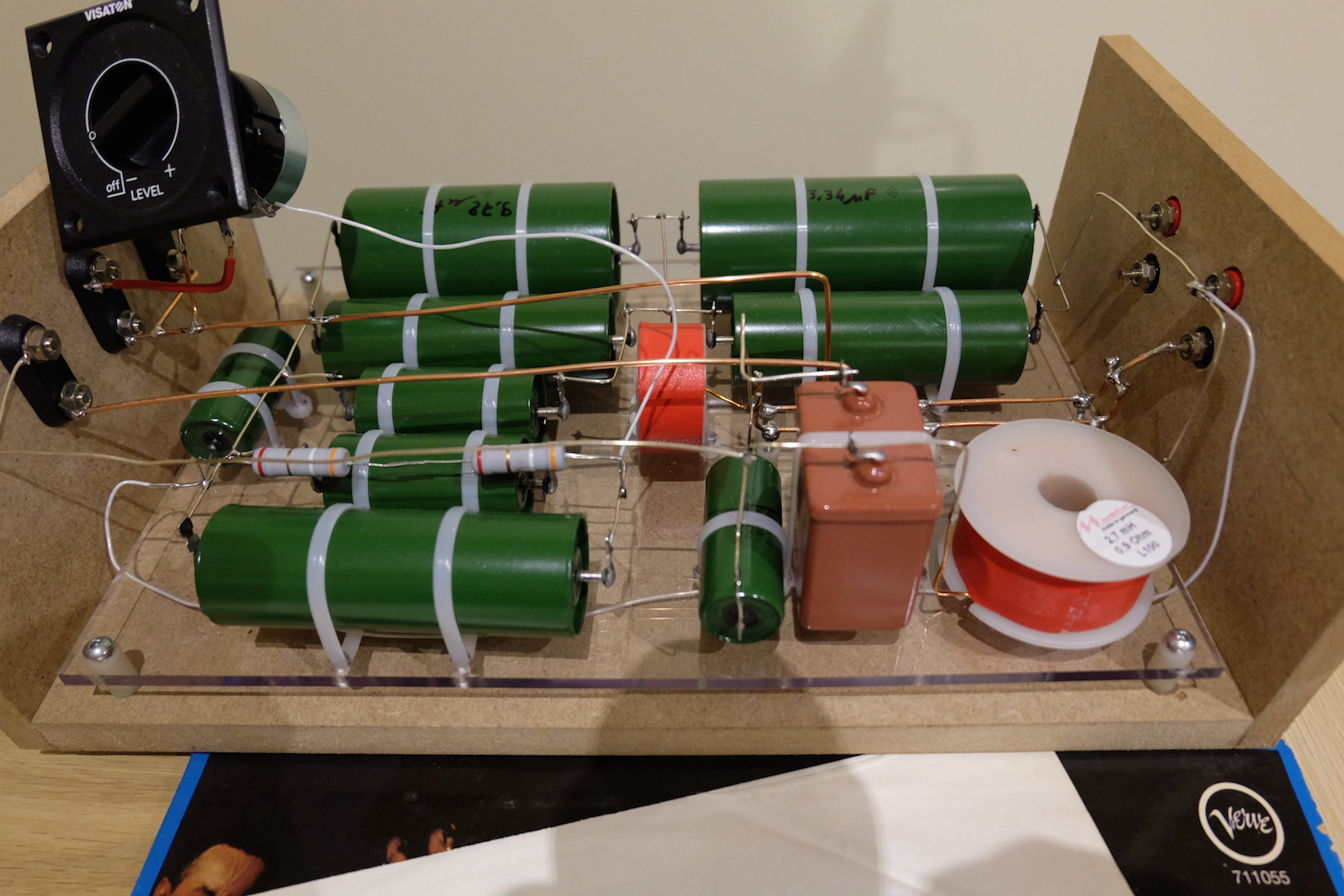

C'est une excellente idée. Voici un des miens :

Le L-pad a laissé place à des résistances. Les masses sont séparées pour pouvoir bi-amplifier. Les schéma de base est celui du N1201 que j'ai adapté à mes enceintes (802-8D/811b et Supravox 285GMF en BR charge 125L).

Depuis, les coffrets des filtres sont fermés.

Gruick !

[bricoldur]

Je me tâte aussi pour externaliser, ce qui permettrait entre autre de faire les réglages sans démonter les caches et de jouer avec les composants.

Kit filtre Altec 1201 Russo-Germain :

[ Image ]


Gillou

trés cholis

-- 07 Juin 2014 à 12:55 --

C'est une excellente idée. Voici un des miens :

[ Image ]

Le L-pad a laissé place à des résistances. Les masses sont séparées pour pouvoir bi-amplifier. Les schéma de base est celui du N1201 que j'ai adapté à mes enceintes (802-8D/811b et Supravox 285GMF en BR charge 125L).

[ Image ]

Depuis, les coffrets des filtres sont fermés.

Gruick !

magnifique travail tes enceintes waaaouh

[gillougillou]

Oui, très belle réalisation:-D

Bon petit tour Leroy pimpim pour du latté.... Le cablage du filtrd approche.

B

Gillou

[mkl]

C'est une excellente idée. Voici un des miens :

[ Image ]

Le L-pad a laissé place à des résistances. Les masses sont séparées pour pouvoir bi-amplifier. Les schéma de base est celui du N1201 que j'ai adapté à mes enceintes (802-8D/811b et Supravox 285GMF en BR charge 125L).

[ Image ]

Depuis, les coffrets des filtres sont fermés.

Gruick !

Waaah, tes ébénisteries sont magnifiques! Je suis moins fan du pavillon blanc, par contre.
Tu as fais des essais avec les tweeters qu'on voit sur la photo?

[xela]

oui les caisses de xtophe son superbement finie,

mais ne devrait-il pas ouvrir un post pour nous présenter ses enceintes?

[doum]

Oui, ce serait intéressant qu'il le fasse, à moins qu'on ait loupé un épisode.

[Goulven]

Je vais, je vais, ...

Les pavillons ne sont pas blancs mais Ivoire ... Faut pas déconner, ... c'est pas pareil !

Gruick !

[xela]

ça avance:

[gillougillou]

Bravo ! Superbe !

Vivement que ça sonne !

Gillou

[xela]

merci Gilou

oui vivement! mais il reste encore pas mal de taf au niveau du placage et la finition puis le filtre.

c'est pour moi une première (placage, filtre) je prends le temps!

A+

Alex

[Protis]

Bravo Xela, elles sont vraiment superbes, j'ai hâte de les voir terminées
Je lorgne en ce moment (entre autres) sur une paire d'Altec 19 mais ce sont des dernières générations, full "ferrite" avec 416 8C et 902 8B, ça me fait hésiter même si le prix est attractif  !!
