300b et grosses copines

[gillougillou]

Salut à tous, salut Bruno,  c’est bien de parler de Phasemation, il y a un truc dans le son de leurs transfos.
Ayant récupéré un set up mc de base de chez eux, les timbres saturés et la transparence m’on beaucoup impressionné.
L’image sonore n’est pas la plus extraordinaire entendue mais c’est un vieux truc cabossé très séduisant.

Alors si l’effet est le même en pré passif…..

-- 02 Mai 2025, 16:49 --

Quelques avancées de l’ampli en cours, en
Deux blocs mono tout tubes WE.

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

[castellu]

Salut Gilles
le gros transfo MC T-2000 est vraiment impressionnant !
En fait j'ai jamais trop apprécié les passifs.
J'en ai essayé un ou deux devant le 300B, mais pour moi le pré à THD et T abaisseur est ce que je préfère.
J'étais assez réticent quand AMS m'a vanté (forcément ) son passif Phase.
Sauf que devant le 300B Phasemation SA-1500, ça le transfigure ! d'autant que celui-ci a la bonne idée d'avoir une entrée en direct sur l'étage final.
À cette occasion du BE, j'ai découvert l'excellence des Takatsuki 300B : rien à voir avec des PSVane
('tain, j'aimerai bien en avoir...).
Pareil sur les fabuleux MA-5000 : le gros passif CM-2200 les pousse encore plus loin !

Donc à l'heure actuelle, je vois pas trop qui peut faire la même chose, ou mieux, que Phasemation... (mais je ne connais pas tout, et il n'a pas été comparé en même temps au CSPort C3G actif, qui est aussi excellent).
Ceci dit, ces avis concernent uniquement les électroniques à triode chauffage direct, dont la marque est aussi une spécialiste...

B r u n o

[francis13800]

Certes
C'est bobiné par eux, à faire par un fabricant, ça doit pas être simple (Dave Slagle peut-être ?)
Leur schéma fonctionne super bien comparé à de l'actif ... mais c'est cher  :neutral:

[ Image ]
[ Image ]

B r u n o

C'était une boutade, je sais bien que ces transfos ne sont pas donnés mais jamais de la vie ca vaut le prix demandé  ..

[Tron_ic]

Bonjour à tous,

À cette occasion du BE, j'ai découvert l'excellence des Takatsuki 300B : rien à voir avec des PSVane

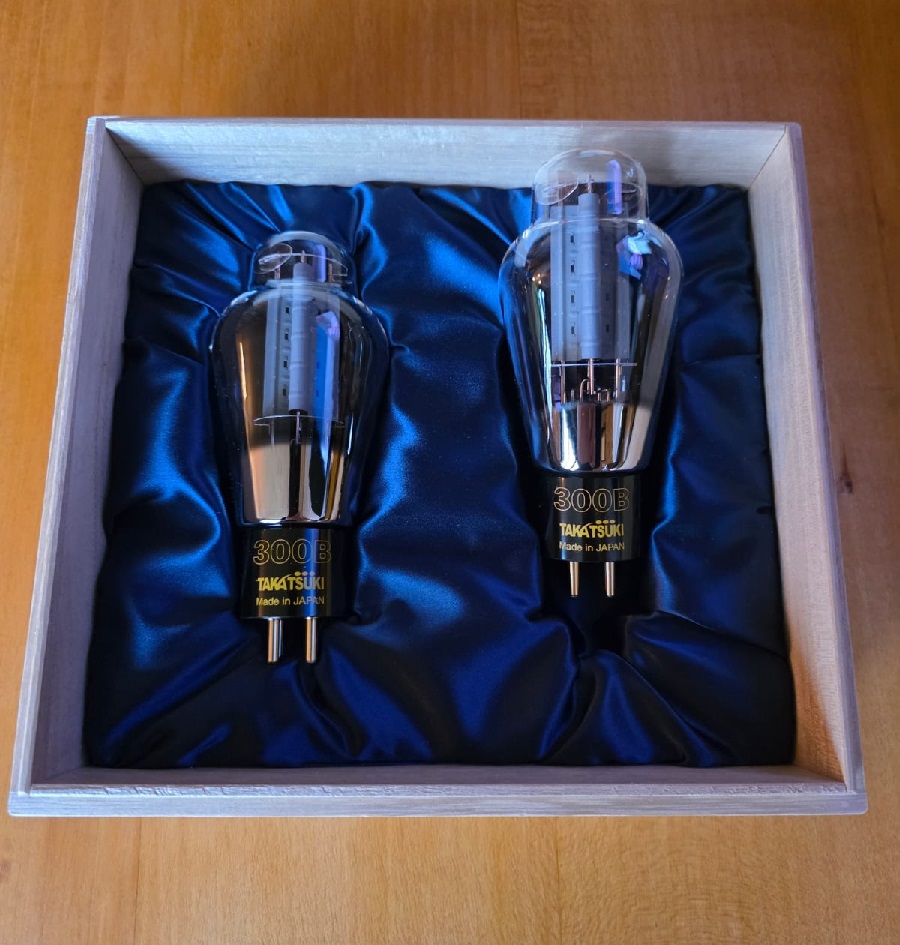

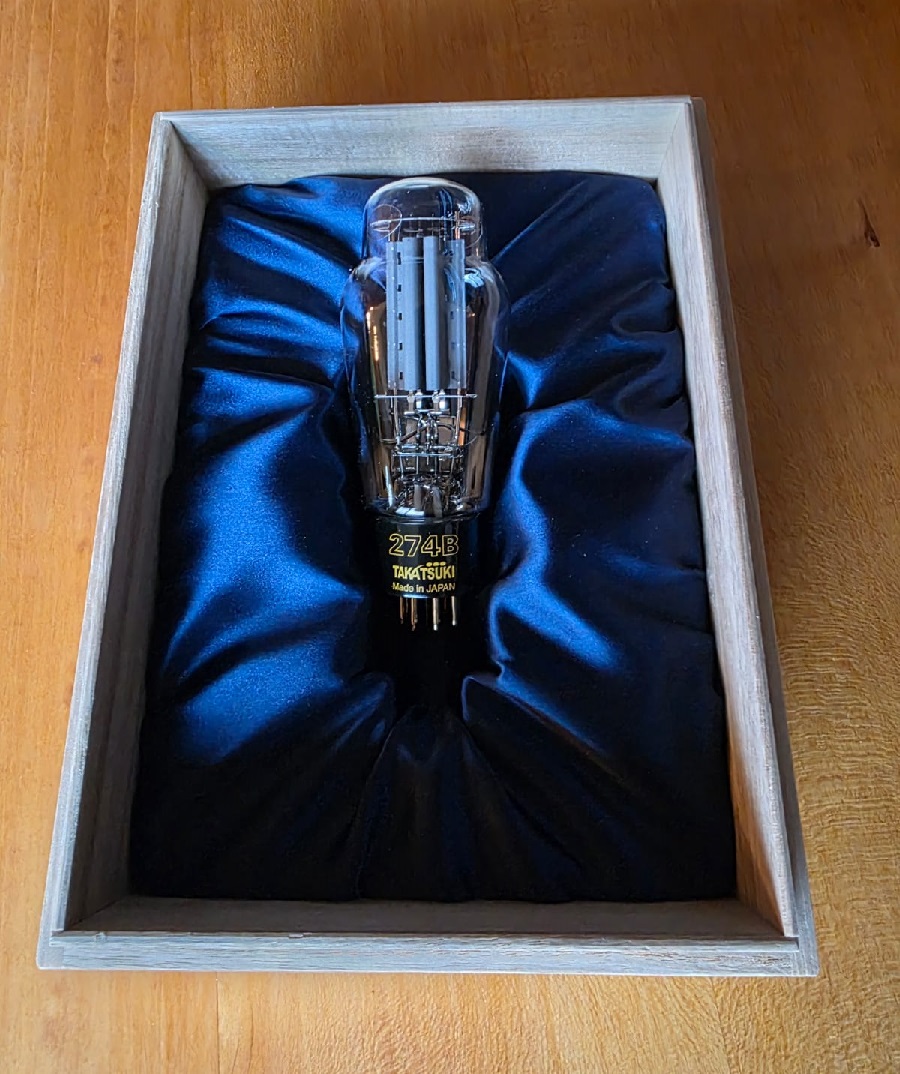

J'ai un projet en cours dont l'utilisateur final à prévu d'utiliser un setup full Takatsuki...

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

Donc à l'heure actuelle, je vois pas trop qui peut faire la même chose, ou mieux, que Phasemation...

Faire la même chose non, mais faire différent, voir mieux, moins cher et made in Franc oui c'est possible !

Salutations. Tony

[ougo]

Hello Bruno,

Comment vas ?
Oui, l ensemble P4 balanced avec le M8 ou le M7 avec les conquests silver, de bons souvenirs. C était un peu plus abordable à l époque et je n avais surtout pas deux enfants. Maintenant on privilégie les loisirs familiaux et le plan épargne retraite pour avoir de quoi s acheter une case à la réunion.  :cheesygrin:

Sinon j ai reçu un new audio frontiers 845 se (intégré) pour voir ce que cela donne avec les Wolf. Il va par contre attendre pour se faire une idée car je l ai reçu avec des tubes non conformes (ecc82 au lieu d ecc83) et je n ai rien en réserve.
Je me pose la question de rentrer aussi une paire de 845 TII qui sont en promos.
Disons que maintenant je me cantonne à du déraisonnable raisonnable.


Ugo

J ai pu mettre la main sur une paire d ecc83 (JJ) en attendant et cela change beaucoup le rendu. Plus vivant, plus ouvert, plus fin. Ça commence à bien me plaire.
Il va falloir que je retrouve mon carton de tubes, il doit y avoir une paire de Bendix 6900 que j essayerai bien (pour l instant j utilise une paire de tung sol).

[gillougillou]

C'était une boutade, je sais bien que ces transfos ne sont pas donnés mais jamais de la vie ca vaut le prix demandé  ..

Salut Francis, en fait ces dernières années la mode était au setup Finemet parfois torique et autres supers métaux.
Alors écouter du Permalloy très bien fait tout à coup le naturel, moins spectaculaire, revient je me dis.
Et surtout me séduit.
Les voix féminines Permalloyisées(!) …. Quand même hein ….

Pour les prix globalement tout le hdg est trop tarifé c’est sur

-- 03 Mai 2025, 19:54 --

Sinon pluie ce samedi   temps pour l’ampli en cours qui a vaillamment réussit son test partie puissance

Cliquez sur l'image pour l'agrandir

[gillougillou]

Salut Tony, une comparaison, déjà faite mais ancienne, des Taka serait passionnante avec les WE actuelles….

[EDMONTUS]

Salut Tony, une comparaison, déjà faite mais ancienne, des Taka serait passionnante avec les WE actuelles….

J'ai depuis presque deux ans les Takas qui sont excellentes mais juste comparées avec des Linlaï E-300B que je possède également en alternance sur mes blocs mono Klimo Beltaine.

Cliquez sur l'image pour l'agrandir

mostrar imágenes

[gillougillou]

Voilà de bien jolis blocs 300b avec un sérieux driver

[ougo]

Comment sonnent ces Beltaine ?
Je m'étais posé la question sur une paire en vente mais sans faire le pas.

[AJMARS]

J'ai depuis presque deux ans les Takas qui sont excellentes mais juste comparées avec des Linlaï E-300B que je possède également en alternance sur mes blocs mono Klimo Beltaine.

[ Image ]
mostrar imágenes

Bonjour,

C'est quoi le tube (en driver ?) à coté de la 300B...

A plus
André

[Raphael 5590]

Je dirait une EL34.

[AJMARS]

Oui...

A plus

[prjdury]

Pour info, le banc d'essai de ces blocs se trouve dans la NRDS numéro 220 de Juin 1998

[EDMONTUS]

Comment sonnent ces Beltaine ?
Je m'étais posé la question sur une paire en vente mais sans faire le pas.

Question qui me met souvent dans l'embarras.
Par rapport à quoi si ce n'est aux seul autres blocs 300B que je possède, c'est à dire; des vieux 300B de la maison de l'audiophile.
D'après des connaisseurs de la marque, le modèle d'orignine présentais un problème de conception sur l'alimentation des blocs.
Mon ensemble à été recappé de fond en comble depuis le préamplis Merlin au blocs alimentation et blocs de puissance.
Tout à été revu par un spécialiste de la marque en Allemagne il y a deux ans.
Cet ensemble est maintenant bon je l'espère pour 15 à 20 bonnes années suplémentaires et me comble chaque jours.

-- 07 Mai 2025, 15:24 --

Pour info, le banc d'essai de ces blocs se trouve dans la NRDS numéro 220 de Juin 1998

J'ai dû louper ce numéro, mais il est fort probable que je ne les ais achetés qu'à posteriori.
Merci pour l'info.

[gillougillou]

On peut supputer une 300b énergique avec un tel driver

Jour férié on a un peu soudé et calculé un chouïa pour avancer le SE300 avec driver de puissance (lui aussi ) et tube entrée tout en tubes WE.

Cliquez sur l'image pour l'agrandir

[castellu]

Bonjour à tous,

J'ai un projet en cours dont l'utilisateur final à prévu d'utiliser un setup full Takatsuki...
[ Image ]
[ Image ]

Faire la même chose non, mais faire différent, voir mieux, moins cher et made in Franc oui c'est possible !  :wink:

Salutations. Tony

Salut Tony,
Quel schéma ?
Si je devais monter un 300B, je suivrai les conseils de (feu ) mon ami Bruno P, avec une C3G connectée en triode en driver, self de plaque LL, liaison capa Duelund, polar fixe, et en effet 274B en redressement, avec un simple Pi de 47uf.
En soignant bien les filaments (pas de régulateur de tension, un 7805 sonne mal), plutôt en passif avec des selfs de filament Lundahl, ou en courant avec un Rod Coleman.

Autre possibilité, transfo IT et polarisation par 8 x piles 9V du 300B, comme ce qu'a fait le suisse Serge Schmidlin, dont j'adore le schéma extrême (tu l'as écouté ?)

https://www.bonavolta.ch/hobby/fr/audio/300b_sch.htm

PS : faire mieux que le passif Phasemation, je crois pas  (ces gars sont doués et savent bobiner...). Il faudrait comparer sérieusement dans les mêmes conditions les solutions actif/passif Phase. (J'aurai certainement l'occasion de les écouter plus longuement...).

PS2 : je viens de voir le projet Orpheus

-- 09 Mai 2025, 07:22 --

On peut supputer une 300b énergique avec un tel driver  :sound:
Jour férié on a un peu soudé et calculé un chouïa pour avancer le SE300 avec driver de puissance (lui aussi ) et tube entrée tout en tubes WE.
[ Image ]

Salut Gilles
Très bien fait et beaux composants
C'est vraiment mieux cette R de puissance ?

B r u n o

[gillougillou]

Bonjour Bruno, l’alim Schmidlin est à peu près la même que celle de mon ampli en cours 310(ou328)/311(ou329)/300b du point de vue schéma .wink:

La R de puissance TDO ne transforme pas une citrouille en carrosse mais améliore.

Elle n’apporte pas les défauts de certains composants selfiques ou de caractéristiques variant avec la température.

Un petit raffinement à la Japonaise, qui n’est plus fabriqué.

Ceci serait un bon remplacement :

Cliquez sur l'image pour l'agrandir

[Tron_ic]

Bonjour à tous, bonjour Bruno,

Salut Tony, Quel schéma ?

Celui de l'amplificateur Orphéus ici : Re: Le projet audio orphéus....

Si je devais monter un 300B, je suivrai les conseils de (feu ) mon ami Bruno P, avec une C3G connectée en triode en driver,

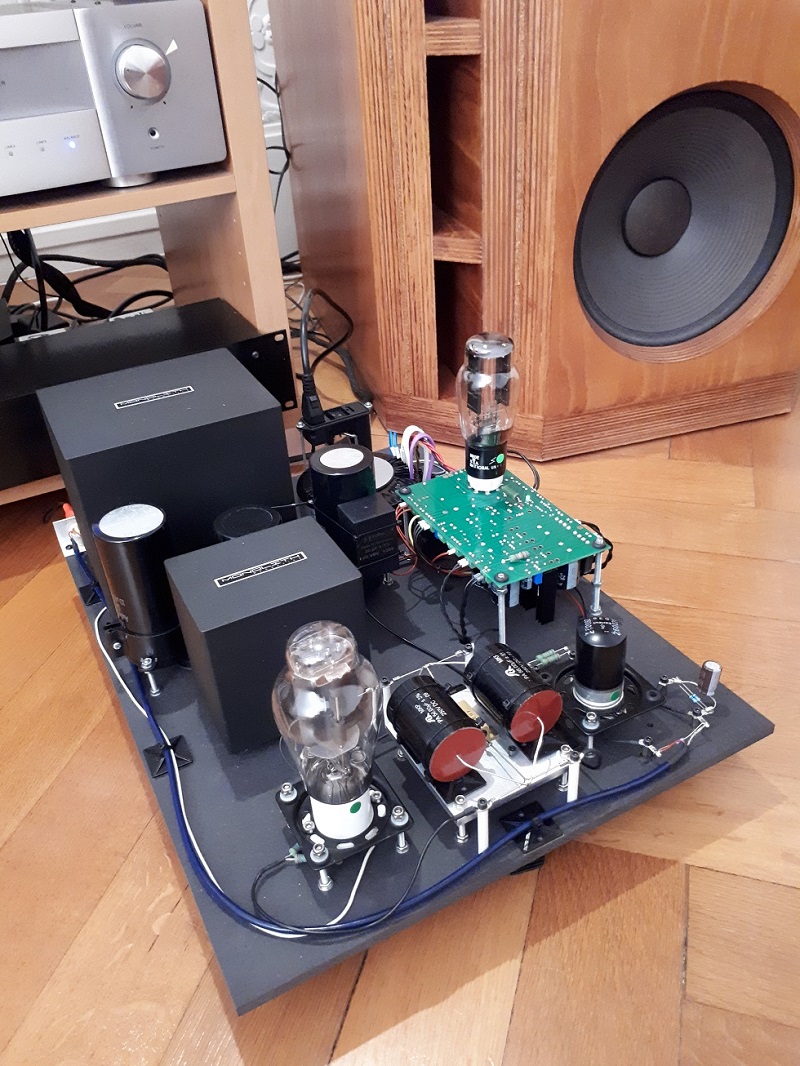

La c3g est un bon choix, je l'ai également employé à différentes reprises dans diverses configurations et projets donc par exemple celui-ci de l'ami Pascal...

Cliquez sur l'image pour l'agrandir

Pour en savoir plus une filière spécifique existe sur le Bleu : https://www.forum-bleu.com/t57-histoire ... imisations

Ceci étant dit, sur le papier la D3A est supérieure et en ce qui me concerne dans un cadre donné je la trouve subjectivement un peu au dessus. C'est pourquoi j'ai orienté certains de mes développement sur ce petit bijou de mécanique la D3a

et en effet 274B en redressement, avec un simple Pi de 47uf.

Attention toutefois à la consommation maximale. En effet, une valve 274B WE originale peut envoyer plus de 220mA, ce qui n'est pas le cas des clones asiatique y compris du modèle Mesh Plate de chez EML max 140mA.

Autrement dit pas trop de souci pour un 300B SE monophonique à condition bien sûr que les pilotes aient une consommation très raisonnable.

En pratique on vise généralement 2 x 60 à 65mA pour la paire de 300B ce qui fait un totale de 120 à 130mA. Ca laisse donc sur le papier 10 à 20mA pour les deux pilotes !

En soignant bien les filaments (pas de régulateur de tension, un 7805 sonne mal), plutôt en passif avec des selfs de filament Lundahl, ou en courant avec un Rod Coleman.

Actuellement il existe des convertisseurs AC/DC très performants avec un rendement élevé. Très souvent, j'emploie 2 modèles spécifiques que je mets en œuvre avec une PCB spécifique et une carte de polarisation ad hoc

Cliquez sur l'image pour l'agrandir

En pratique les deux cartes ont le même encombrements et les mêmes fixation. On peux donc les assembler l'une sur l'autre à l'aide d'entretoises 30mm pour réaliser l'alimentation et la polarisation de deux triodes de puissances

PS : faire mieux que le passif Phasemation, je crois pas  (ces gars sont doués et savent bobiner...).

Nul doute que le Phasemation que tu évoques soit à la hauteur et offre d'excellentes prestation. Toutefois, ils ne sont pas les seuls à disposer des compétences pour bobiner ce type de transfos. Nombre d'autres peuvent selon moi ad minima s'aligner voir sur le papier en offrir plus.

PS2 : je viens de voir le projet Orpheus

Ok, très bien. Si besoin n'hésite pas je suis dans le coin

Salutations. Tony

[lavoi]

gillougillou » 09 Mai 2025, 07:28

La R de puissance TDO ne transforme pas une citrouille en carrosse mais améliore.

Elle n’apporte pas les défauts de certains composants selfiques ou de caractéristiques variant avec la température.

Un petit raffinement à la Japonaise, qui n’est plus fabriqué.

Ceci serait un bon remplacement :

Merci du renseignement Gillou. Je vais m'en procurer.

Cliquez sur l'image pour l'agrandir
