PSI comment ça marche…

[lesk2]

Les bm5 mkx ?

[mulciber]

par exemple, je ne les connais pas.  Avec ces dynaudio  l’évent étant à l’arriére , il faut faire attention à la position dana la piece. Ce n'est pas un pb pour les air car on peut très facilement facilement gérer ce problème

[TuanJ13]

Un compagnon autoritaire...

[TuanJ13]

Et aussi ami(s ?) psiphile(s ?), je crois avoir trouvé une véritable platine analo dématérialisée sans craquement, rumble et autres joyeuseries...

bref, de l'analo sans le galette ou la bande magnétique...

[lesk2]

Nous t'écoutons!

[TuanJ13]

Une écoute marquante...

[lesk2]

vas y envoi un peu le retour !

[TuanJ13]

Ben c'est un DAC minimaliste sur accu prévu initialement pour un usage nomade mais avec une sortie asymétrique variable permettant de driver directement un ampli de puissance ou des moniteurs. Il utilise un FPGA Spartan et non un convertisseur conventionnel responsable d'une sonorité à part...

En PCM 16/44, les timbres et le caractère analo de cette source sont au top de ce que j'ai entendu at home. C'est excessivement naturel (donc pas nécessairement démonstratif) ! Testé avec une Yellowtec en spdif (AES/EBU en SPDIF selon http://www.rane.com/note149.html)
connecté directement sur les moniteurs avec un câble sym/asym monté selon les préconisation PSI.

Très, très intéressant à écouter et surtout très plaisant.

[lesk2]

Cool
C'est le Chord Hugo donc

[TuanJ13]

Ouaip

C'est qui est remarquable c'est le recul d'une signature numérique et selon mon appréciation la justesse des timbres. Cela rapproche du réel sans effet superfétatoire.

Vaut le détour d'une écoute !

[shal]

Je comprenais pas comment on faisait de la conversion numérique analogique avec un FPGA.

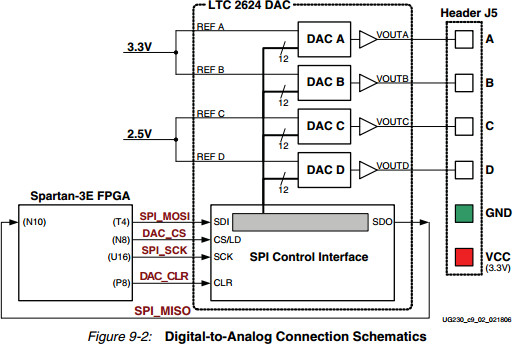

J'ai compris en regardant la doc : http://www.digilentinc.com/data/product ... _ug230.pdf
Le FPGA peut avoir des modules pour faire DAC ou ADC mais c'est pas lui qui la conversion.
Il y a bien une puce DAC .

Pour info, si ce sont les modules standards du FPGA , il travailel en 12bit

[TuanJ13]

Spartan-6 : de ce que j'ai lu le filtrage numérique et le noise shaping et plus généralement l'architecture complète sont implémentés dans la puce programmable Spartan en 64 bits. Lire les posts de Rob Watts sur Head-Fi qui apporte les détails d'implémentation.

[shal]

OK, Intéressant .
Si je résume (et agrémente):  tous ce qui peut être fait en numérique et fait en numérique et grâce a la puissance d'un FPGA, on peut faire des trucs très chiadés . Reste ensuite la conversion analogique en elle même qui est confié à un très simple mais de qualité "very high speed Class A discrete op stage".
J'aime bien la philosophie . Garder tant que possible en numérique car on peut faire pour pas cher de bon truc (enfin c'est pas non plus donné un FPGA) et minimiser le hardware et tant qu'a faire puisque le hardware est tout petit on peut prendre un truc de qualité sans exploser les coûts.

Un point qui m'amuse , dans ton lien les gens dissertent sur le 384khZ et le DSD mais au final la résolution est de 12 bit si je comprends bien.

Voir ici :

Pour relativiser , 12 bit c'est le score atteint par le vinyle quand toutes les planètes sont alignés    donc c'est pas un jugement de valeur.

Olivier

[zeroundemi]

..........

[lesk2]

En tout cas je viens d'aller sur le site de Chord et ils font de sacréments beaux produits ! La gamme HUGO est très chouette. Notamment le modèle desktop Hugo TT !!

[shal]

Il y a un peu de misse-compréhension

Pas confondre un Spartan 3 avec un Spartan 6

Le Spartan 6 est un FPGA, c'est-à-dire un circuit logique programmable chargé de faire des calculs (et uniquement les calculs d'un DSP = digital sound processor : transcodages PCM DSD, suréchantillonnage, filtrages, gestion des puces dac, etc.), il a un accumulateur 48 bits, il est donc capable de faire des calculs sur plus de 12 bits

Pour mémoire, le DAC64 qui remonte à plus de 10 ans était déjà construit de cette façon, avec un FPGA plus ancien, accumulateur 40 bits

Ensuite, le Spartan 6 a des sorties programmables 16 / 24 / 32 bits, je présume qu'ils ont programmé sa sortie en 24 bits car il n'existe pas de puces dacs capables de traiter réellement plus que 24 bits, même si certains tentent de faire croire le contraire

Le Spartan 6 n'est pas seulement un FPGA, il embarque en plus un tas (chépucombien) de dacs internes qui font la conversion -> analogique

L'ampli op classe A n'intervient qu'après

Désolé mais je découvre    et c'est trés intéressant
En effet Spartan 6 et non Spartan 3

Quelque bonnes photos :
http://soundnews.ro/2014/03/13/chord-hugo-review/

On voit un PCM2706 limité a 16bit/48Khz (ce qui est largement suffisant).

Petite remarques:
DSP : Digital signal Processor , le son pourquoi pas mais bien autre chose aussi . La dernière fois que j'ai utilisé cela c'était pour faire de la cryptographie par courbe elliptique , rien a voir avec le son

FPGA : Field-Programmable Gate Array   ou logique programmable (mais pas du tout dédié au son).  On peut faire tourner un Linux entier sur un FPGA ( architecture NIOS2).

Complètement d'info :
https://www.pantechsolutions.net/projec ... tan-6-fpga

"The Spartan-6 board has 12 Bit SPI DAC"

Ne pas confondre , donnée traité, taille du protocole et donnée utile  .

Par exemple pour le Spartan 3 (sous entendu j'en sais rien pour le Spartan 6).

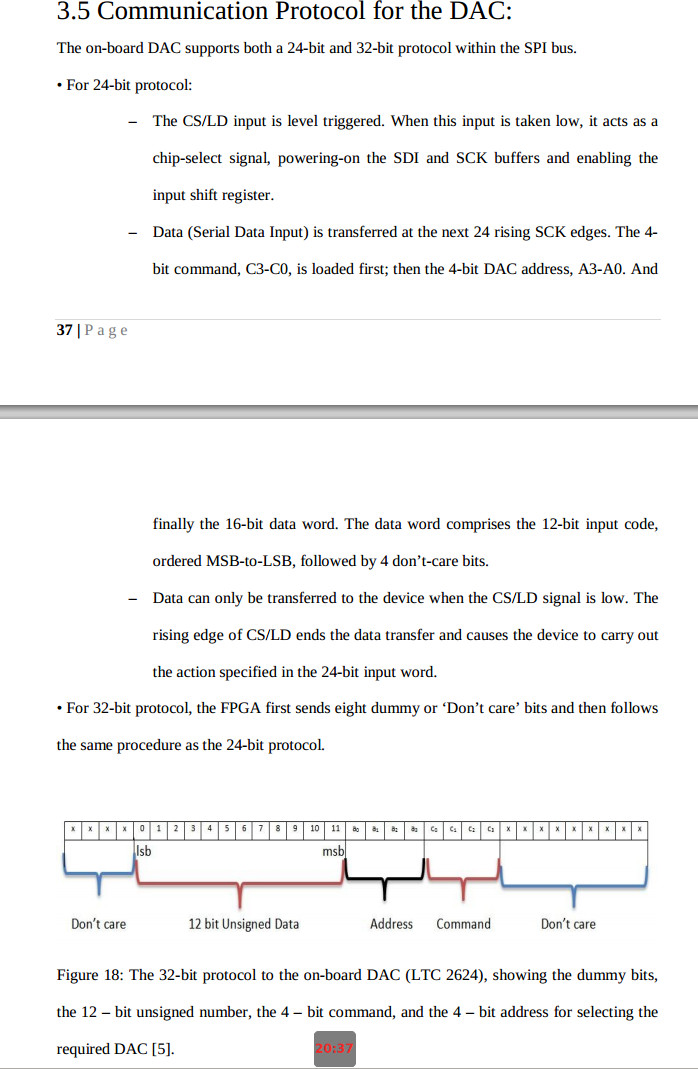

Voila la communication entre le FPGA et le DAC (http://ethesis.nitrkl.ac.in/3681/1/thesis_upload.pdf) :

24 ou 32 bit mais au final seulement 12bit utile de data....



Mais bon, il faudrait faire un post dédié , on s’éloigne (un peu voir très loin)  des PSI.

[zeroundemi]

..........

[quadro]

Pour la faire en version courte : Eh ! Non, ça coince, car ils disent admettre à l'entrée jusqu'à 2 x 32 bit @ 384 kHz

Même si, pour certains autres aspects, le discours commercial est fallacieux, sur ce point là pas de dissimulation possible : c'est binaire (ou ça passe 2 x 32 @ 384kHz, ou ça passe pas)

Mais, en effet, ça nous éloigne de PSI

Serais-tu pressé ?

Cette réponse me permet de quoter ton post et d'offrir à ceux qui l'aurait raté cette digression… !

[shal]

ca passe.

J'ai aucun doutes qu'ils acceptent le 32bit/384khz ensuite ce qu'ils ont font est autres choses (sinon a quoi bon les forums autant lire la plaquette marketing) .

Je fais partie des gens qui pensent que 16bit / 44.1 khz permet un très bon niveau , si tout au fois , le traitement est bien fait d'un bout à l'autre de la chaîne. Donc cela me dérange pas qu'il finissent par un puce 16bit/48 khh. C'est peut-être aussi bien que le "meilleur" dac du monde

[TuanJ13]

PCM 2706 c'est pour l'entrée USB standard (sans driver) effectivement en 16/48. Mais il y a un entrée USB "HD" acceptant le 32/384.

J'ai des gros doutes sur le fait que les échantillons soient re qualifiées in fine sur 12 bits dans le FPGA (d'ailleurs dans l'exemple que tu donnes les 4 bits non utilisées sont ajoutées au 12 bits DATA pour obtenir une donnée 16 bits, c'est d'ailleurs bizarre cette forme d'adressage car généralement c'est plutôt un champ adresse de la donnée dans l'instruction plutôt que la donnée elle-même). Il faudrait avoir les spécifs exactes appliquées par Chord (notamment taille des registre data et instruction) pour ce modèle avant d'avancer nos arguments. Il y a un diaporama sur le site constructeur présentant de manière plus précise certaines caractéristiques du convertisseur notamment d'upsampling via filtrage FIR à grand nombre de coefficients...

Mais pour en revenir au PSI, ce convertisseur minimaliste par la taille permet par le biais de son volume numérique (avec dithering) une connexion directe aux moniteurs.

La version TT sort effectivement sous peu avec notamment des sorties symétriques, des accumulateurs (et condensateurs) à plus grande capacité, une isolation galvanique haute fréquence de l'entrée USB... mais la facture s'allourdit quelque peu...
