#1 par fdracing » 27 Mar 2023 à 13:07
Les modifications qui suivent peuvent se concevoir pour un très grand nombres d'enceintes , ici est étudié le cas des B&W DM 7 MK2
Après avoir changé les condensateurs des fitres par des Wima MKP10 250 v et les résistances par des MRA 12 W , je me suis dit que les selfs ferrites pouvaient tout autant être remplacés par des selfs à air , le choix des selfs ferrites étant généralement une question de côut à l'origine

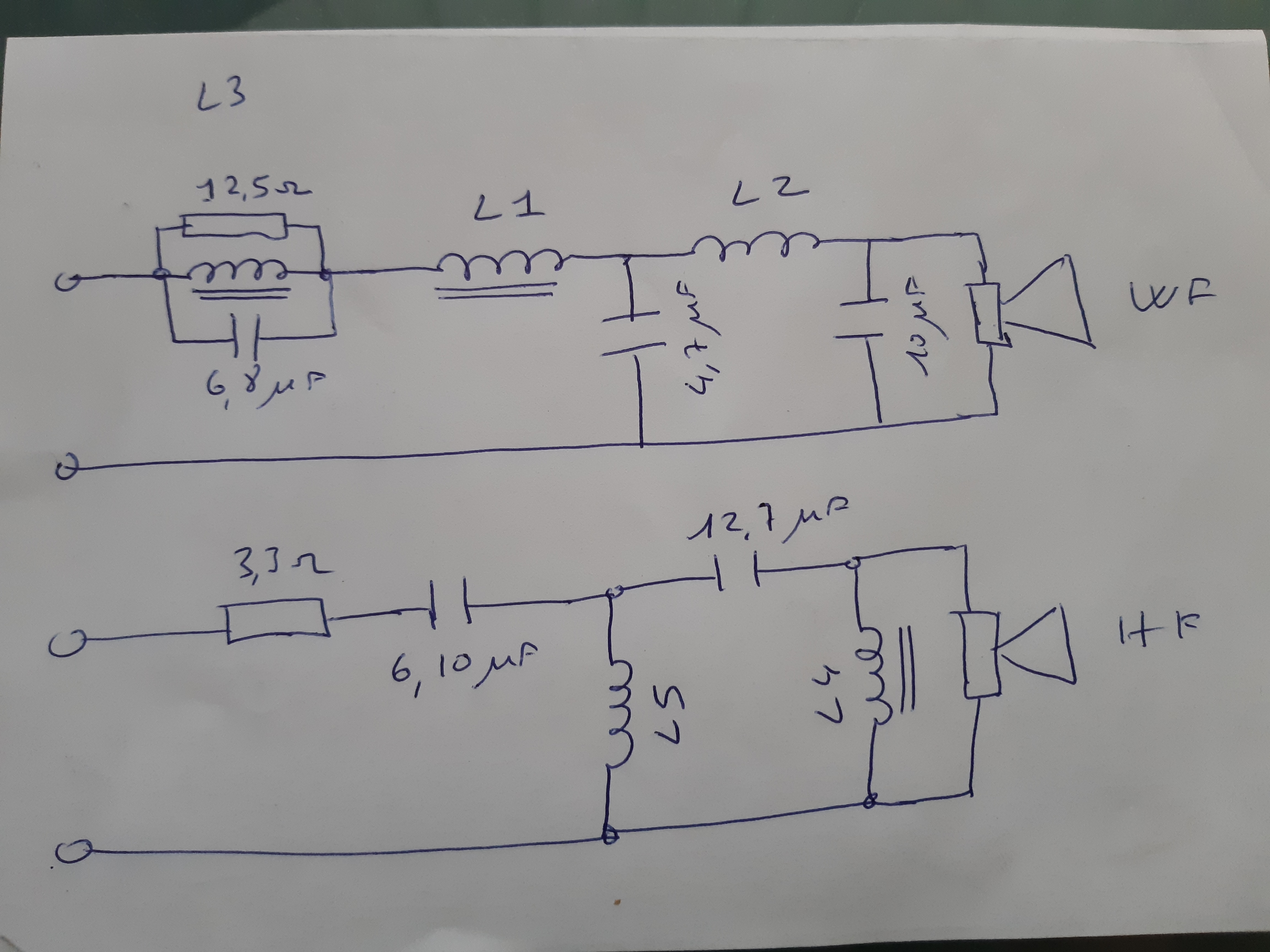

Les filtres de cette enceinte sont du type 4 ° ordre Butterworth , il ce trouvent 3 selfs ferrites sur ces filtres , 2 sur le boomer et 1 sur le tweeter :

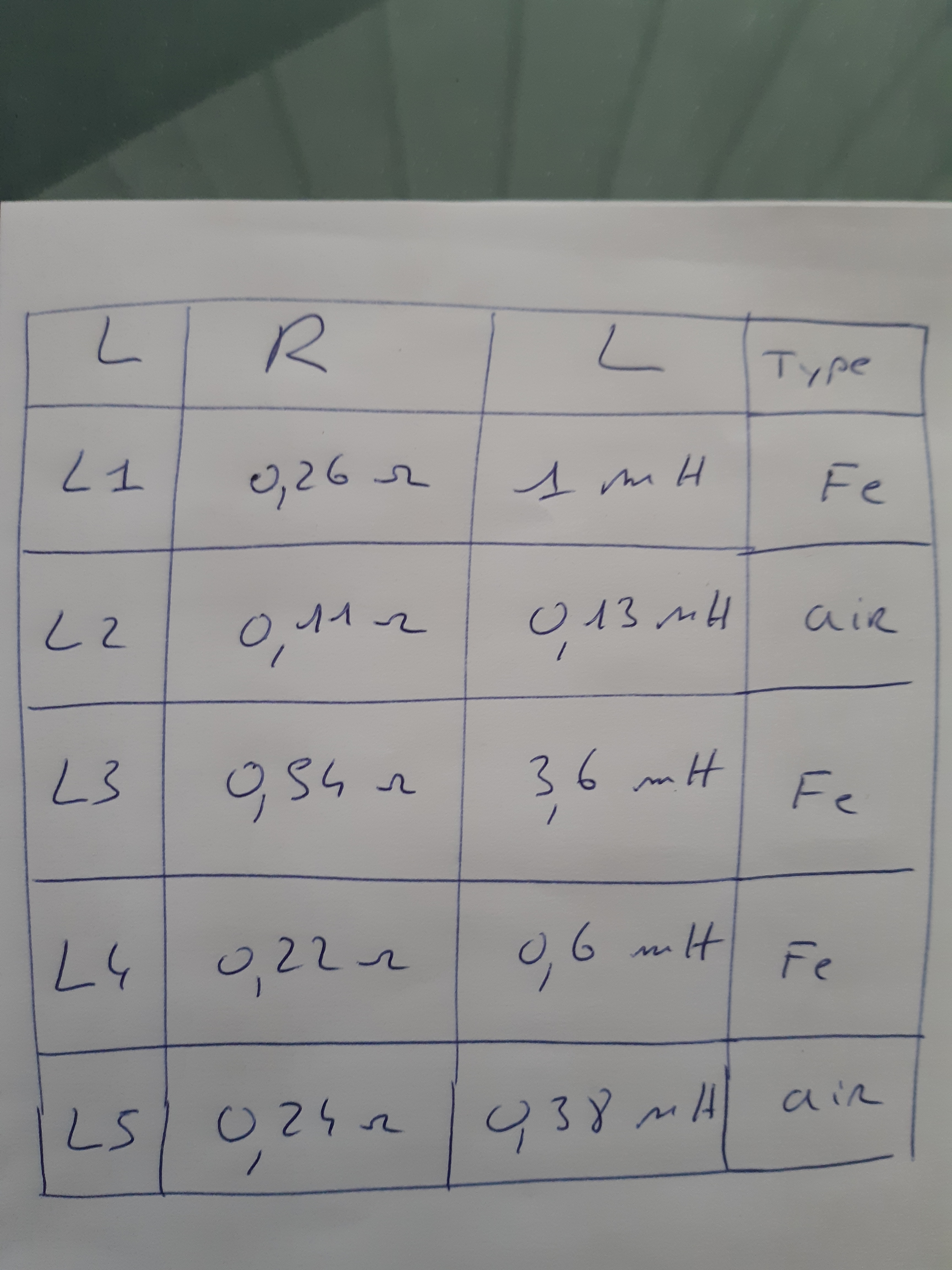

J'ai fait les mesures de résistance continu , me reste a faire les mesures d'inductance ( j'attends l'appareil pour ça )
je procèderais ensuite aux mesures de distortions sur les courbes de réponses et au écoutes afin de voir si le jeux en vaut la chandelle

.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#2 par berni13 » 27 Mar 2023 à 14:16
W.Blake
-
berni13 - 100 watts
- Messages: 1878
- Inscription: 24 Mar 2018 à 20:51
- Localisation: PACA
Re: B&w dm7 upgrade
#3 par fdracing » 27 Mar 2023 à 15:06
d'origine sur le tweeter le 6.10 uf était un 2.64 uf et le 12.70 uf était un 8.84 uf , pour le boomer les valeurs sont celles d'origine
ça donnais ça en courbes de réponses :
rouge modifié , verte stock
.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#4 par berni13 » 27 Mar 2023 à 16:19
chiadé ce filtre !
W.Blake
-
berni13 - 100 watts
- Messages: 1878
- Inscription: 24 Mar 2018 à 20:51
- Localisation: PACA
Re: B&w dm7 upgrade
#5 par fdracing » 27 Mar 2023 à 16:32
pour le regain d'énergie , cela vient aussi du nettoyage et re laquage de la membrane du tweeter , ça été une belle tané à faire mais c'est plutôt efficace

.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#6 par berni13 » 27 Mar 2023 à 17:39

W.Blake
-
berni13 - 100 watts
- Messages: 1878
- Inscription: 24 Mar 2018 à 20:51
- Localisation: PACA
Re: B&w dm7 upgrade
#7 par fdracing » 28 Mar 2023 à 16:56
gros poids , gosses dimensions et gros budget

j'en connais un qui va réfléchir un instant avant de se lancer

.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#8 par Letp » 30 Mar 2023 à 08:52
Sur ces enceintes le tweeter est hyper fragile ( et impossible à trouver hélas ) , sinon elles sont très sympa

Jean
-
Letp - 100 watts
- Messages: 1729
- Inscription: 26 Oct 2010 à 12:40
- Localisation: Avignon
-
Re: B&w dm7 upgrade
#9 par photo.phil » 31 Mar 2023 à 08:25
tu pourrais te contenter de changer L1 et L2 ?
je suis fan de JMlab / Focal et encore plus d'Onix période Tony. c'est grave docteur ?
-
photo.phil - 500 watts
- Messages: 5281
- Inscription: 29 Oct 2010 à 17:46
- Localisation: proches Nantes
-
Re: B&w dm7 upgrade
#10 par fdracing » 31 Mar 2023 à 10:23
il n'est pas impossible que B&W aient en leurs temps dimensionnés ces self correctement , à voir donc

à priori les selfs à air sont hors distortions , mais si je trouve le temps je les mesurerais aussi

.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#11 par berni13 » 31 Mar 2023 à 17:15

Les meilleurs (de ma pauvre mémoire) étant celles sur feuillards .
Faudrait que je remette la main dessus.
W.Blake
-
berni13 - 100 watts
- Messages: 1878
- Inscription: 24 Mar 2018 à 20:51
- Localisation: PACA
Re: B&w dm7 upgrade
#12 par photo.phil » 31 Mar 2023 à 18:45
l'avantage des selfs sur noyaux, moins de résistance, moins de cuivre.
l'idéal, des selfs sur air, trempées en bain de résine pour éliminer les risques de vibrations.
je suis fan de JMlab / Focal et encore plus d'Onix période Tony. c'est grave docteur ?
-
photo.phil - 500 watts
- Messages: 5281
- Inscription: 29 Oct 2010 à 17:46
- Localisation: proches Nantes
-
Re: B&w dm7 upgrade
#13 par jean paul05 » 01 Avr 2023 à 09:07
je sais pas si en refaisant les filtres ça changera grand-chose? comme ont dis une 2 chevaux ne pourra
jamais être une ferrari.
-
jean paul05 - 1 watt
- Messages: 71
- Inscription: 03 Mar 2023 à 10:16
- Localisation: alpes de haute provence
Re: B&w dm7 upgrade
#14 par fdracing » 01 Avr 2023 à 10:51

les miennes que j'ai totalement revisé , mesuré et donc écoutés , ne me semble pas du tout problématique , bien au contraire même
elles sonnaient déja très bien avant la refection des filtres , qui est plus un luxe de passioné qu'autre chose

c'est sans compter avec l'association enceinte/ampli qui peut être malheureuse , ces enceintes on besoin de courant , beaucoup de courant plus que de gain , ça élimine pas mal d'amplis en fait
c'est donc plus à une Ferrari que l'on a faire qu'à une 2 CV , pour peu qu'elle soit en parfait état et très bien alimentée ce qui semble rare effectivement ....
.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#15 par berni13 » 01 Avr 2023 à 12:37
photo.phil » Hier à 18:45 a écrit:en théorie les meilleures selfs sont celles sur air, pas de noyau, ensuite dès que tu as des noyaux tu va induire des pertes par hysterisis.
l'avantage des selfs sur noyaux, moins de résistance, moins de cuivre.
l'idéal, des selfs sur air, trempées en bain de résine pour éliminer les risques de vibrations.
hi
Les selfs de mes 11 ohms sont enduites/imprégnées d'une sorte de résine . tu réponds à mon interrogation , du coup.
W.Blake
-
berni13 - 100 watts
- Messages: 1878
- Inscription: 24 Mar 2018 à 20:51
- Localisation: PACA
Re: B&w dm7 upgrade
#16 par bandit » 03 Avr 2023 à 21:29

-
bandit - 50 watts
- Messages: 723
- Inscription: 29 Oct 2019 à 04:25
- Localisation: Belgique
Re: B&w dm7 upgrade
#17 par fdracing » 04 Avr 2023 à 21:36

.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#18 par MorB » 04 Avr 2023 à 23:15
J'ai eu des DM7 MKI pendant quelque temps.
Malgré une révision du filtre, et un shunt du fusible... Au départ, j'ai été assez déçu au regard de la réputation... Elles paraissaient plus bouchées que les DM2 avec 140W aux fesses. Nous avons passé l'après-midi à tester plusieurs ampli.
Et puis à la fin, grosse révélation avec un double mono de 100W. Les enceintes étaient transformées, un régal !
Depuis, les enceintes et l'ampli trônent chez mon meilleur ami

-
MorB - 1 watt
- Messages: 67
- Inscription: 25 Nov 2021 à 10:43
- Localisation: Nice
Re: B&w dm7 upgrade
#19 par fdracing » 05 Avr 2023 à 19:35
les enceintes sont montées d'origine sur un pied d'un vingtaine de cm , avec embase bois dur et cylindre métal de 10 cm , le problème c'est que malgré son poid , l'enceinte peut osciller de plusieurs degrés sur tout les côtés tout en restant bien coller au sol , c'est dû à la cinématique de l'ensemble qui est souple à un moment donné
bien que cela ne nuise pas au rendu sonore ( j'immagine !! ) , l'idée que l'enceinte ce "balade" d'avant en arrière me plaisais guère

j'ai donc fait ceci , trois pieds en polycarbonate de 20 mm réglable en hauteur à l'arrière pour tendre l'ensemble , résulat l'enceinte est rigide de chez rigide , enfin

à l'écoute je ne saurais dire , peut être le bas du spectre plus défini
ce soir je mesure

.
-
fdracing - 100 watts
- Messages: 1111
- Inscription: 15 Fév 2016 à 19:18
- Localisation: Fréjus
-
Re: B&w dm7 upgrade
#20 par MorB » 05 Avr 2023 à 20:42
Tes pieds d'enceinte ont visiblement un soucis... en tous cas les miennes étaient parfaitement stables et n'avaient pas d'oscillations possibles.
-
MorB - 1 watt
- Messages: 67
- Inscription: 25 Nov 2021 à 10:43
- Localisation: Nice
