Qui connait....jcl cl70

#1 par **stumpjumper64** » 30 Aoû 2026 à 20:14

Hello
Un ami ma prêter des enceintes apparemment Française en bon état pour que je lui bichonne :biggrin:

.
A mon grand étonnement rien de rien sur le net ou alors je suis nul...
Hauteur 70
Largeur 31.
Profondeur 28.
Le poids est très conséquent.
3 HPS 1 grave de 20cm /1 medium de 14cm et un tweeter carré de 8x8cm.
J'en ferais l'essai ainsi que les photos demain.
Et bien sur la marque et modèle :JCL cl70 pour Classic70.
Alors si quelqu'un connait...Je suis preneur de renseignements..de documentaion ect :wink:

Cliquez sur l'image pour l'agrandir

#2 par **Narcose** » 30 Aoû 2026 à 20:34

Google me dit :

Il s'agit de la marque JCL, une griffe de distribution française méconnue, active à la fin des années 1970 et au début des années 1980. Le modèle JCL CL70 (souvent associé à l'appellation "JCL CL-70 International") correspond à des enceintes vintage de l'époque de l'âge d'or de la Hi-Fi de salon.

Que sait-on de vos enceintes JCL CL70 ?
Origine : JCL n'était pas un fabricant de composants, mais une marque de distributeur qui assemblait ses modèles ou faisait fabriquer ses haut-parleurs en sous-traitance (souvent en Europe ou au Japon) pour proposer des équipements abordables et au design soigné.
Format : Ce sont des enceintes de salon classiques à l'ancienne (format "boîte à outils" ou petites colonnes), très souvent dotées d'une finition en plaquage bois ou vinyle imitation bois, typique des années 70/80.
Technologie : Elles utilisent un système à plusieurs voies (généralement 2 ou 3 voies) conçu pour fonctionner avec les chaînes Hi-Fi de cette génération.

Le seul lien que j'ai trouvé :redface:

Enceintes jcl

La photo des HP donne les infos suivantes (à quel point est-ce fiable ?) :

Le Tweeter (Aigus) : C'est un Audax HD12x9D25 (ou modèle proche de la série HD9x8). C'est un très célèbre tweeter à dôme souple entouré d'une plaque rectangulaire noire en plastique avec une grille de protection intégrée, largement réputé pour sa clarté et sa linéarité.
Le Médium : Il s'agit d'un haut-parleur Siare ou Audax à membrane en pulpe de cellulose (papier) blanche ou claire, équipé d'une suspension à petits plis inversés et d'un saladier caractéristique à 4 oreilles de fixation blanches.
Le Boomer (Graves) : C'est un haut-parleur de graves Siare (probablement un modèle de 21 cm comme le classique 21CPG3 ou similaire de la gamme). On reconnaît la forme de son saladier gris en métal à angles coupés (proche des saladiers de forme carrée/octogonale typiques de la marque Siare à cette époque).

C'est peut être cette entreprise qui proposait des kits :
https://www.jclelectrome.fr

A+

#3 par **Jodemontmartre** » Hier à 09:48

On en saura plus quand tu nous montreras la face cachée des HP.
Déjà je pense que le tweeter est un Audax TW8b. Très utilisé pendant ces années notamment par Elipson.
Pour le médium je ne vois pas.
Le grave me rappelle un HP WIGO de 20 cm que j’ai eu dans ces années là. Saladier acier estampé de couleur bronze. Aimant cerclé de plastique noir. Et joint feutre en périphérie de la face avant.

#4 par **stumpjumper64** » Hier à 16:47

Merci messieurs c'est très :wink:

sympa
Alors j'ai pris quelques photos:

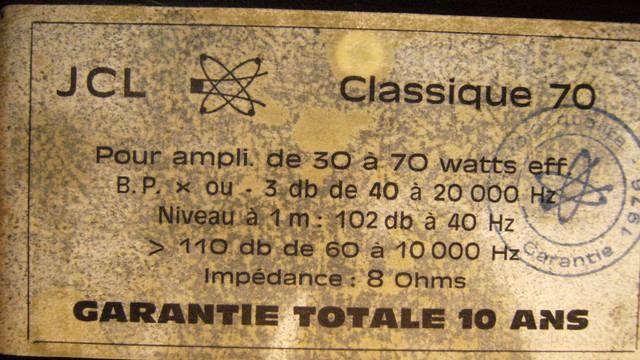

ETIQUETTE+ VOYANT ROUGE

Cliquez sur l'image pour l'agrandir

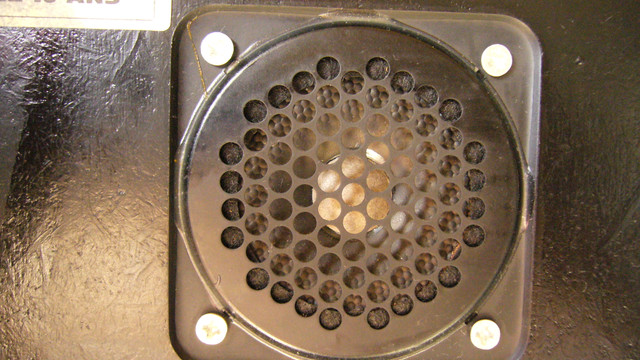

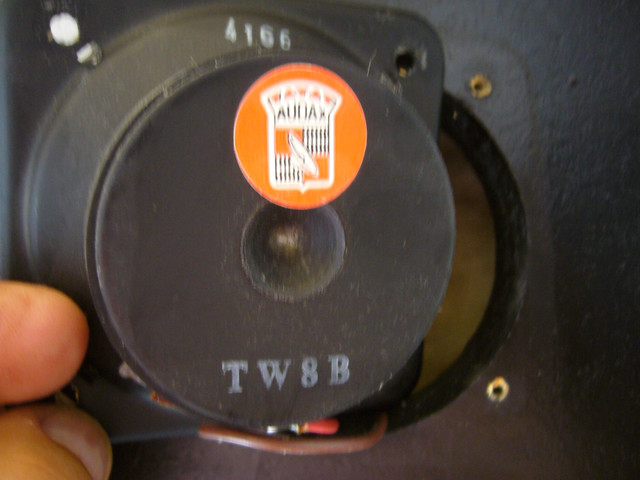

TWEETER

Cliquez sur l'image pour l'agrandir

MEDIUM

Cliquez sur l'image pour l'agrandir

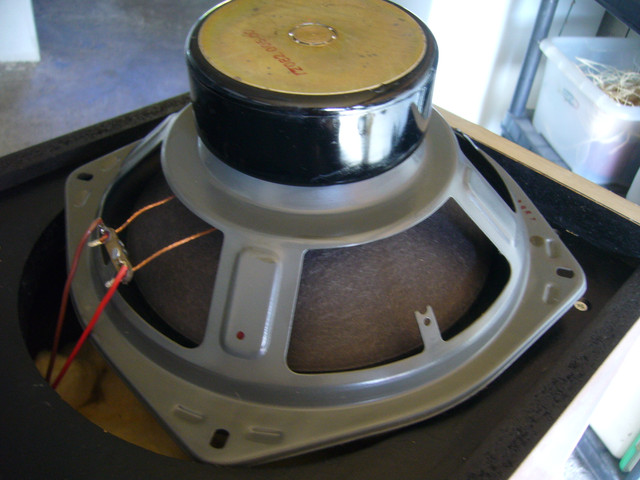

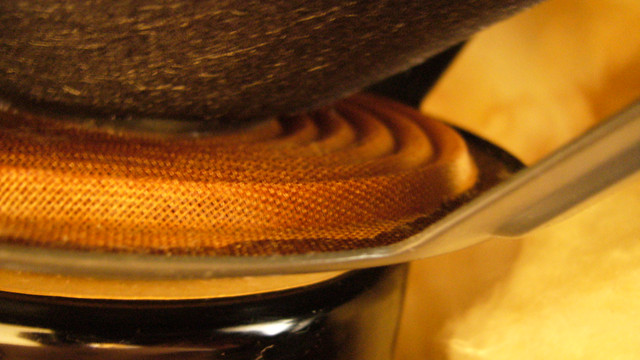

GRAVE

Cliquez sur l'image pour l'agrandir

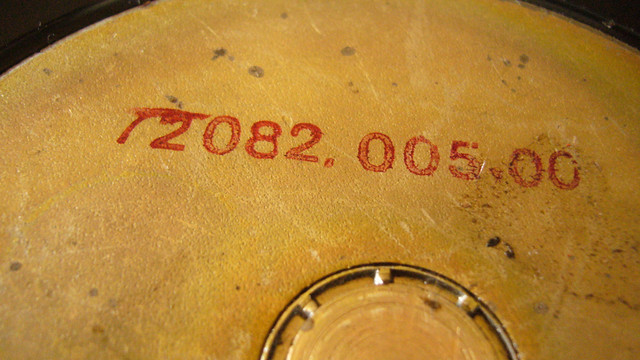

police d écriture samsung

Cliquez sur l'image pour l'agrandir

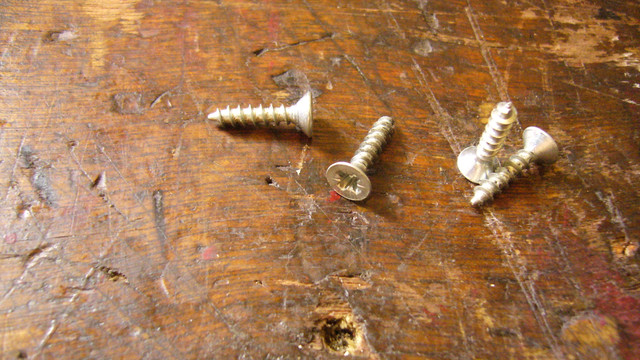

TOUTES LES VIS SONT IDENTIQUES SUR LES HPS OU LA FACADE AVANT ET NON JAMAIS ETAIT SORTIS.

Cliquez sur l'image pour l'agrandir

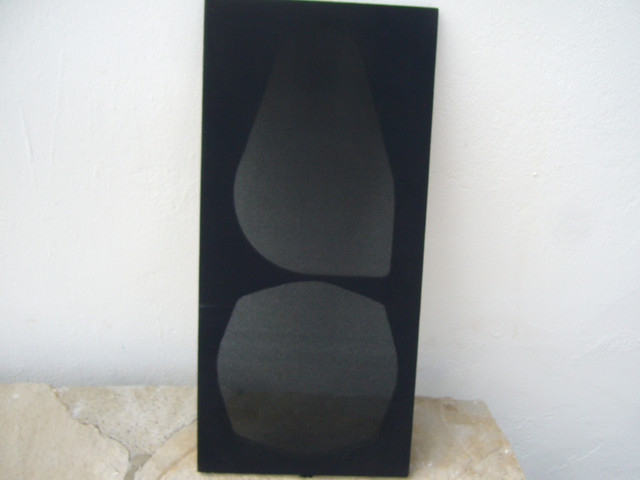

GRILLES

Cliquez sur l'image pour l'agrandir

SURPRISE...PAS DE FILTRES..QUE DE LA LAINE DE VERRE .TOUSLES CABLES SONT SOUDER...ET 17kg piéce :eek:

Voila pour l'écoute je n'ais pas de fiches spécial mais au vus de l'état général je ne doute pas de leurs fonctionement..donc a suivre .

#5 par **unison** » Hier à 17:52

Une 3 voies et pas de filtre ? :eek:

et le tweeter TW8 reçoit le signal en pleine bande ? :cheesygrin:

il fonctionne encore ?

Ou le filtre a été enlevé... :redface:

ou bien il est caché quelque part. :cheesygrin:

Il faut mener l'enquête :cheesygrin:

#6 par **stumpjumper64** » Hier à 18:46

Bon l'enquête est finish..merci unison :biggrin:

Je ne voulais mettre la main dans cette laine. Quelle merde ce truc!! Le filtre était bien caché dedans...

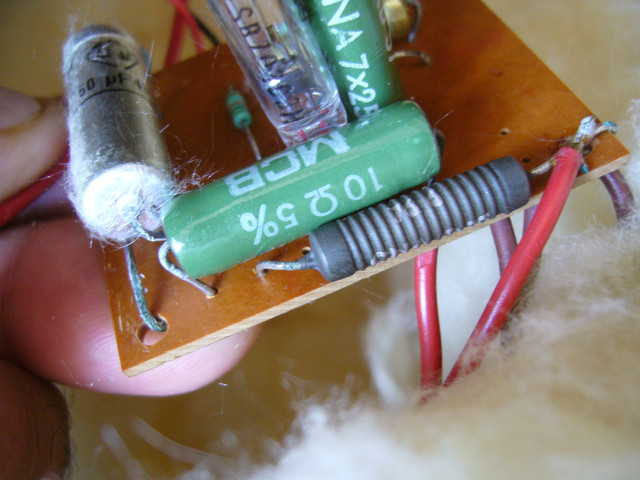

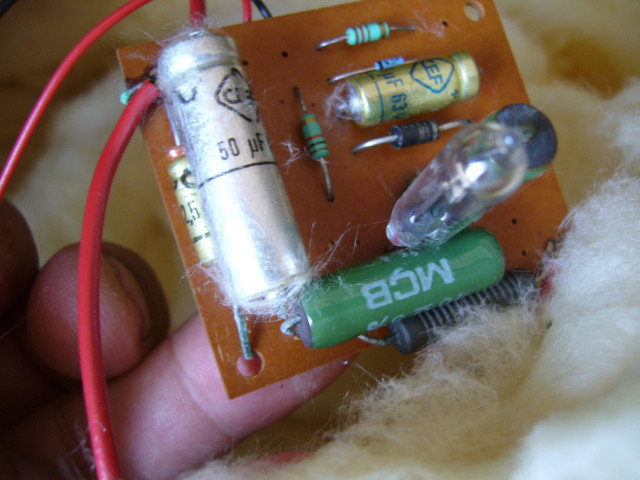

Photos

Cliquez sur l'image pour l'agrandir

mettre un texte en majuscule

Cliquez sur l'image pour l'agrandir

Voila.

#7 par **unison** » Hier à 19:06

Ah et bien voilà ! :cheesygrin:

ça m'étonnait aussi qu'il n'y ai pas de filtre :wink:

Là je vois 3 condensateurs CEF à changer... :cry:

Après avoir mené l'enquête ya pu ka mettre les mains dans le camboui le filtre. :wink:

#8 par **mkl** » Hier à 19:16

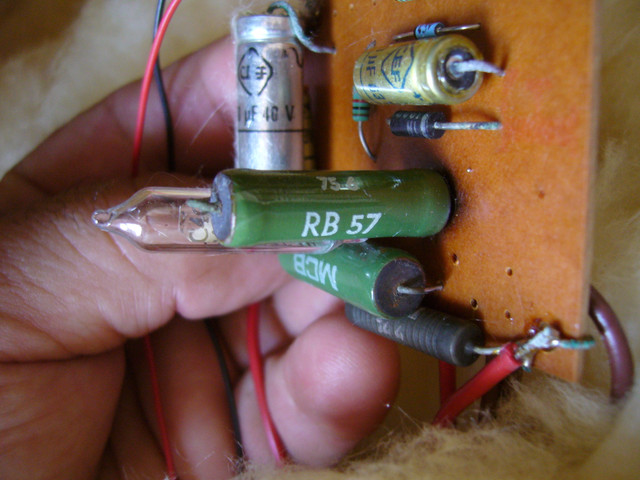

C’est quoi, les trucs sous verre?

#9 par **Jodemontmartre** » Hier à 21:52

mkl a écrit:C’est quoi, les trucs sous verre?

Des ampoules qui font office de fusible ?

Pour les haut-parleurs c’est du ITT allemand ; on en trouvait plein dans les catalogues pour DIY. En concurrence avec les HECO ou les WIGO.
Je dois encore avoir un flyer dans mes archives.

#10 par **unison** » Aujourd’hui à 04:26

je pense aussi que c'est une ampoule qui sert de fusible.

Philips en avait mis dans l'enceinte 22AH 468... des ampoules de camion du coup ça klaxonne fort ! :cheesygrin:

Cliquez sur l'image pour l'agrandir
