Orthophases
11 Sep 2022 à 22:25
Récupéré pour quelques queues de cerises, des Orthophases.
En attendant quelques photos de cs deux grands mémères des années 60 dont l'histoire débute en 1961 au festival du son. A cette époque, Georges Poutot & Georges Gogny y présentent une invention dont le nom sonne comme une révolution en terme de reproduction sonore : l’Orthophase GEGO. Il s’agit d’un haut parleur large bande dont la particularité est de transmettre les sons à travers une membrane en polystyrène.
Georges Poutot, l’inventeur, et Georges GOGNY, le directeur, développent la cellule Orthophase sous deux formes jusqu’en 1970 :
la première version est une cellule constituée de 17 rangées d’aimants en ferrite, plutôt fins et longs. C’est une cellule qui est très vite abandonnée.
une seconde version avec 13 rangées d’aimants comportant de multiples orifices permettant le passage d’un flux d’air et une amélioration du registre grave que peut reproduire ce transducteur.
Ce haut parleur large bande, créé dans les débuts de la haute fidélité française, a connu un succès bien mérité et a malheureusement disparu vers la fin des années 70.
C'est une caisse en bois 70 cm de hauteur 40 de profondeur et 50 de largeur et c'est assez lourd. j'ai enlevé le système de pied qui n'était pas stable.
Elles sont closes, je n'ai pas de documentation technique pour l'instant mais elles vont passer à la maintenance pour disposer de belles connectiques et on pourra faire des photos de l'intérieur. le dos est fermé par plusieurs vis.
On complétera petit à petit
En attendant quelques photos de cs deux grands mémères des années 60 dont l'histoire débute en 1961 au festival du son. A cette époque, Georges Poutot & Georges Gogny y présentent une invention dont le nom sonne comme une révolution en terme de reproduction sonore : l’Orthophase GEGO. Il s’agit d’un haut parleur large bande dont la particularité est de transmettre les sons à travers une membrane en polystyrène.
Georges Poutot, l’inventeur, et Georges GOGNY, le directeur, développent la cellule Orthophase sous deux formes jusqu’en 1970 :
la première version est une cellule constituée de 17 rangées d’aimants en ferrite, plutôt fins et longs. C’est une cellule qui est très vite abandonnée.
une seconde version avec 13 rangées d’aimants comportant de multiples orifices permettant le passage d’un flux d’air et une amélioration du registre grave que peut reproduire ce transducteur.
Ce haut parleur large bande, créé dans les débuts de la haute fidélité française, a connu un succès bien mérité et a malheureusement disparu vers la fin des années 70.
C'est une caisse en bois 70 cm de hauteur 40 de profondeur et 50 de largeur et c'est assez lourd. j'ai enlevé le système de pied qui n'était pas stable.
Elles sont closes, je n'ai pas de documentation technique pour l'instant mais elles vont passer à la maintenance pour disposer de belles connectiques et on pourra faire des photos de l'intérieur. le dos est fermé par plusieurs vis.
On complétera petit à petit
Cliquez sur l'image pour l'agrandir
Cliquez sur l'image pour l'agrandir
Re: Orthophases
12 Sep 2022 à 00:41
Je ne pense pas que tu trouves des Orthophases dans ces enceintes vu la découpe circulaire du support HP.

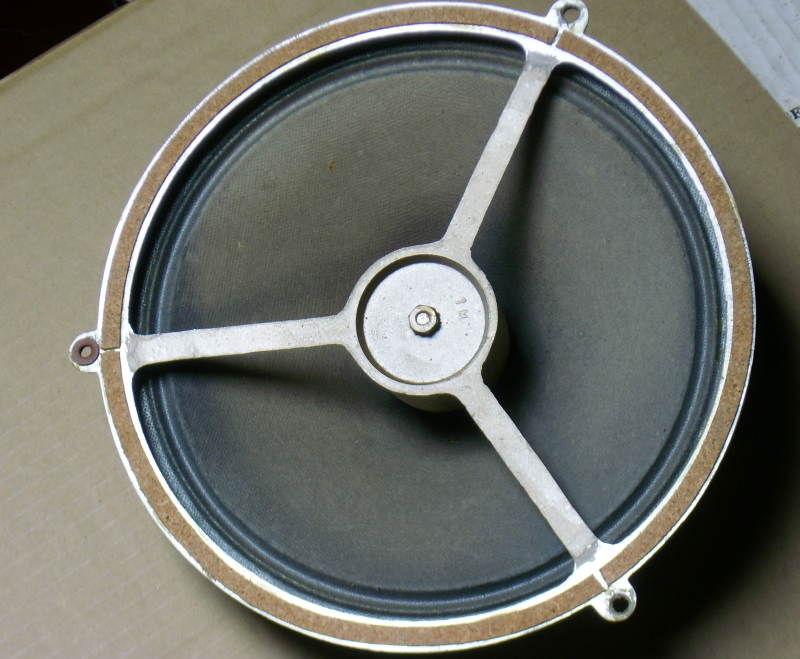

Je pense plus à un GE-GO de 24 cm dans ce style :
Je pense que la caisse est trop petite pour accueillir un Duplex de 33 cm, mais sait-on jamais...
Je pense plus à un GE-GO de 24 cm dans ce style :
Cliquez sur l'image pour l'agrandir
Cliquez sur l'image pour l'agrandir
Je pense que la caisse est trop petite pour accueillir un Duplex de 33 cm, mais sait-on jamais...
Re: Orthophases
12 Sep 2022 à 08:12
oui c'est un large bande Gego.
au départ, j'ai cru que c'était un modèle avec 3 ou pourquoi pas 4 cellules.
J'ignorais qu'il y avait des large bande de 30 cm Gego.
au départ, j'ai cru que c'était un modèle avec 3 ou pourquoi pas 4 cellules.
J'ignorais qu'il y avait des large bande de 30 cm Gego.
Dernière édition par mascarille2 le 13 Sep 2022 à 20:58, édité 2 fois.
Re: Orthophases
13 Sep 2022 à 12:13
les cellules Orthophase étaient utilisées en panneaux plans, là, je ne vois qu'un caisson clos.
+1 moi aussi pour un hp GEGO mais pas de cellules Orthophase.
le dévissage du dos en dirait plus, si ça se trouve c'est même pas un Gego dedans.
+1 moi aussi pour un hp GEGO mais pas de cellules Orthophase.
le dévissage du dos en dirait plus, si ça se trouve c'est même pas un Gego dedans.
Re: Orthophases
13 Sep 2022 à 18:16
Il n'y a pas de doute . c'est bien un hp large bande. De Marque Gego. Elles m'ont été vendues pour des Orthophases. Et j'ai vu et écouté le modèle 3 cellules ATB2g qui avait les mêmes proportions, le concepteur de la version revisité a développé un modèle 12 cellules après avoir cherché à faire une 24 et une 18. Les Orthophases ne sont pas closes sur l'arrière.
