Bonjour,
je lis régulièrement ce forum, j'ai donc trouvé logique de partager ma passion avec les membres du forum.
Celà fait 40 années que je ''bricole'' plusieurs systèmes à haut rendement.J'ai commencé avec des Audax PR38---MHD17 Audax---T925 Fostex, puis des Altec 605, des JBL 21155H.Depuis 10 ans j'ai un système 4 voies HR filtré en passif et amplifié avec un Kaneda 271 que j'ai fabriqué.Un grand merci à GillesN, sans qui je n'aurai jamais pu fabriqué d'amplificateur  Kaneda  récent.

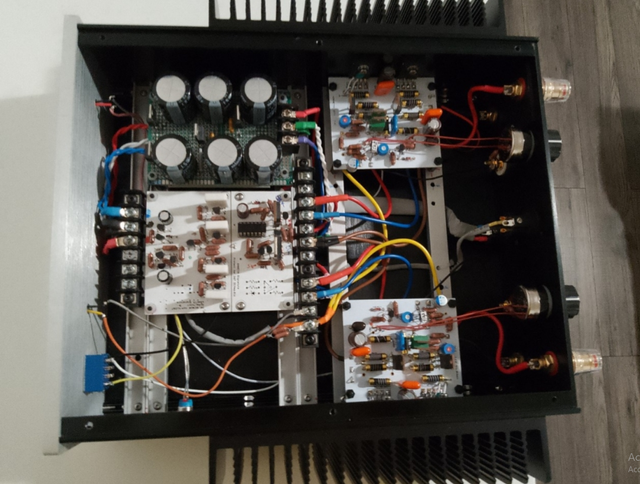

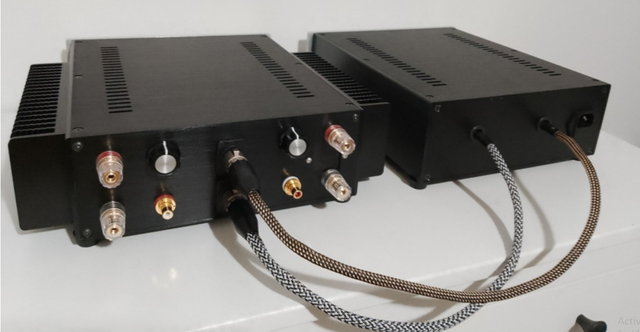

Ci-jointes photos du kaneda 271.

Cliquez sur l'image pour l'agrandir

Cordialement.
Kaneta

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

[AJMARS]

Bonjour,

Superbe tout ce que tu nous montres...

Bienvenue

A plus
André

[Dominique-Tanguy]

Bonjour,

Ça vaudrait la peine de faire une présentation détaillée, l’ensemble, et la pièce sont magnifiques…

Dominique T

[gillesn]

Salut Dominique,

Content de te voir ici.
Merci pour ta présentation, et pour ton commentaire...

Gilles

[claude_m4]

Bonjour Dominique ,

Bienvenu et bon forum

P.s Oui ! chez Dominique ça marche fort ! et mon passage date ,alors depuis ...

claude

[JérômeB]

Superbe système !

Bienvenue et bon forum.

[quoler]

C’est du sérieux, la pièce semble entièrement traitée ?

[kaneta]

Bonsoir Quolet,
on  ne vois pas tout le traitement d'isolation acoustique.
Le plafond est rampant: coté enceintes:h= 2.85ml, à l'opposé h=3.10ml

le plancher repose sur des murs  porteurs (sens de la longueur) .
tous les 3.10ml.Capacité de charge 2tonnes au M2.

La dalle de compression est indépendante du planché porteur..
Les 4 murs sont isolés du reste de la maison.
Le plafond s'arrète à 4mm des murs, raccordé par un joint souple.

[mkl]

Bonjour,

Ça vaudrait la peine de faire une présentation détaillée, l’ensemble, et la pièce sont magnifiques…

Dominique T

Carrément.
Ces premières photos donnent l'eau à la bouche.

[bricoldur]

Bonsoir Quolet,
on  ne vois pas tout le traitement d'isolation acoustique.
Le plafond est rampant: coté enceintes:h= 2.85ml, à l'opposé h=3.10ml

le plancher repose sur des murs  porteurs (sens de la longueur) .
tous les 3.10ml.Capacité de charge 2tonnes au M2.

La dalle de compression est indépendante du planché porteur..
Les 4 murs sont isolés du reste de la maison.
Le plafond s'arrète à 4mm des murs, raccordé par un joint souple.

Bienvenu sur le vert !
Évidemment la salle c’est le cœur du système
Bravo belle installation ;)

[claude_m4]

bonjour ,

Sur l'installation  de Dominique les 38 cm (deux par voie ) sont des Altec 515 E (comme ceux de feu Marcel ) cela donne (pour moi ) un grave
qui donne une impression de "légèreté" et une "accélération" ,une "rapidité" ;j'aime beaucoup ce 38 cm dans cette configuration.
claude

[gillesn]

C'est certain que mettre au point un tel système en 4 voies, qui plus est en mono-amplification et avec un filtre passif, est une vraie gageure, mais le résultat ne laisse aucun doute sur le sérieux de la mise au point faite par Dominique.
Alors, comme l'ensemble des éléments utilisés, salle y comprise, est de très grande qualité, le résultat final ne peut que l'être également !

[kaneta]

Ce système 4 voies a été mis au point sur plusieurs années.

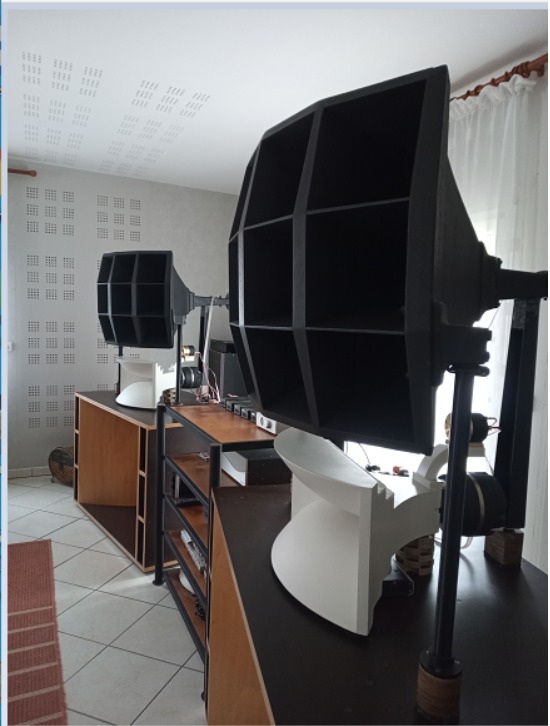

Le premier système 4 voies que j'ai fabriqué( photo ci-jointe)

Cliquez sur l'image pour l'agrandir

Onken 4550:2x Altec 515E(fc 250hz) Pavillon Sato/Goto 505TT (fc250hz/950hz) Pavillon Iwata: Altec 288, altec299, jbl 2440( fc:950hz)
Tweeter Fostex T925 ( 7.5kz).

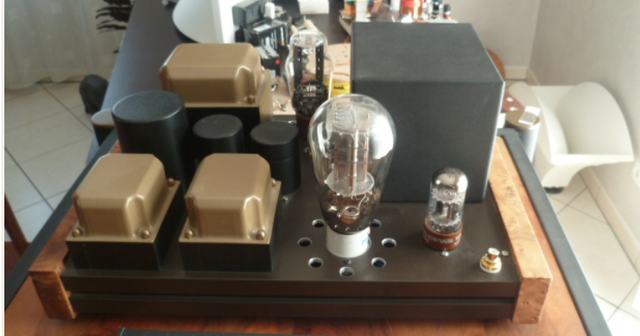

J'étais en actif deux voies actives, avec filtre Perez.Amplification Hiraga 30watts+ mono-triode 300B .

Cliquez sur l'image pour l'agrandir

C'était correct, mais le pavillon Sato n'était pas facile à intégrer au système: réglage d'inclinaison et de filtrage.

[AJMARS]

Bonsoir,

C'est du très beau matériel, et la réalisation est vraiment belle....

Pour l'intégration du Sato, je ne suis pas vraiment étonné, entre les problèmes de directivité et de retard de propagation....

Merci beaucoup pour les photos...

A plus
André

[kaneta]

Bonjour André,
le pavillon Sato fait, avec le cadre: 1.06ml. La prochaine évolution était de rapprocher les centres acoustiques.

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

Le pavillon Goto fait 76cm de diamètre,celà rapproche le bas-médium de 30cm.Je n'ai jamais aimé les pavillons circulaires !,
mais le couple goto 505TT avec son pavillon était nettement meilleur en résolution.
L' Iwata a été remplacé par pavillon ''Voiturier'' accoupler au JBL 2450.Le tweeter est désormais le Fostex T900..
Les fréquences de coupure restent les mèmes, mais le filtrage(12db) est désormais en passif.

[AJMARS]

Bonjour,

As tu essayé sans pavillon de bas médium, en utilisant au max l'Iwata (bande 400/4000 Hz, peut être avec la Lamar) avec un tweeter (ou un chambre 1" avec petit pavillon) au dessus.
ça ferait des zones de sources plus compactes et un ensemble plus facile à filtrer en passif....

A plus
André

[kaneta]

Bonjour,
André j'ai déjà essayer avec un grand Iwata,  avec une Lamar M1, avec la TAD 4003.

Cliquez sur l'image pour l'agrandir

.

La compression Lamar est parfaite en Bas-médium, mais manque de définition dans le haut-médium.
La Tad 4003 ne descend pas en fréquence( fc 800hz, préconisation TAD).

Pour raccorder avec la Onken 4550( fc 200hz) seul la lamar M1 accouplé au pavillon Onken MS 220 Wood, descend et se marie très bien avec la Tad 4003.

Dominique.

[AJMARS]

OK, merci pour ta réponse.

A plus
