Le refroidissement en classe a

[Damounet74]

Bonjour,

est-ce que quelqu'un a des retours sur ce genre de dissipateur pour un refroidissement pour un ampli classe A ?

Cliquez sur l'image pour l'agrandir

Damien

[Jodemontmartre]

Le tunnel de radiateur avec soufflage par ventilateur est classique. Par exemple le Krell KSA50 l’utilise.

Cliquez sur l'image pour l'agrandir

Le ventilateur est ici sous le tunnel et souffle vers le haut.

[Narcose]

C'est comme un gros sèche-cheveux avec de la convection forcée.
(Au boulot, certains clients utilisent des réchauffeurs électriques de 3x150 kW pour des sécheurs).
A+

[Damounet74]

La version proposée par Fisher que j'ai posté n'est pas donnée.
J'avais plutôt en tête 2 dissipateurs à ailettes longitudinales montés tête bêche avec un ventilateur silencieux à l’extrémité du tunnel ainsi formé. Ca me permettrait de faire des boitiers plus "compact"

Damien

[Narcose]

Dartzeel utilisait sur un de ces amplis un équipement de la société Artic qui fait dans le refroidissement de CPU d'ordis notamment.
https://www.arctic.de/en/products/cooli ... r-coolers/
https://www.arctic.de/en/products/cooling/fans/
L'avantage c'est que ce genre de ventilateur n'est pas trop cher mais fiable et silencieux.
(J'avais entendu parler également d'effet Peltier mais je ne trouve plus de référence).
A+

[P.Clement]

Bonjour,
est-ce que quelqu'un a des retours sur ce genre de dissipateur pour un refroidissement pour un ampli classe A ?
[ Image ]
Damien

Bonjour,
Que souhaites-tu savoir précisément ? S'agit-il d'un projet amateur ou d'une production en série ? Je pose cette question car le coût unitaire peut être élevé pour un amateur, et la complexité de la fixation des éléments sur le tunnel de ventilation peut être chiante (alignement, perçage, taraudage). Quelles sont tes contraintes spécifiques : puissance à dissiper, nombre de transistors/éléments sur le dissipateur, type de boîtiers des transistors, taille de la boîte ?

j'ai de l'expérience avec ce type de produit. L'efficacité dépend d'une bonne mise en œuvre, mais c'est un gain de place et de poids. Personnellement, un grand ventilateur s'est avéré plus silencieux que plusieurs petits. De plus, le choix de ventilateurs de qualité en 90mm est plus vaste (Papst, NMB, Etri). Il faut aussi réfléchir à la meilleure configuration du tunnel : carré extrudé ou assemblage en quatre parties en horizontal ou vertical. Le câblage de forte section, plus l'isolation des TO3 peuvent rapidement devenir fastidieux, chronophage, et d'aspect un peu "brouillon", comme le montrent les photos.

Cliquez sur l'image pour l'agrandir

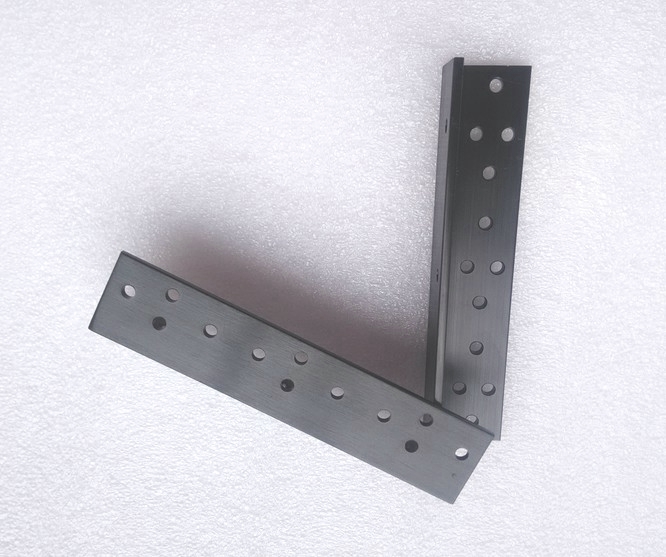

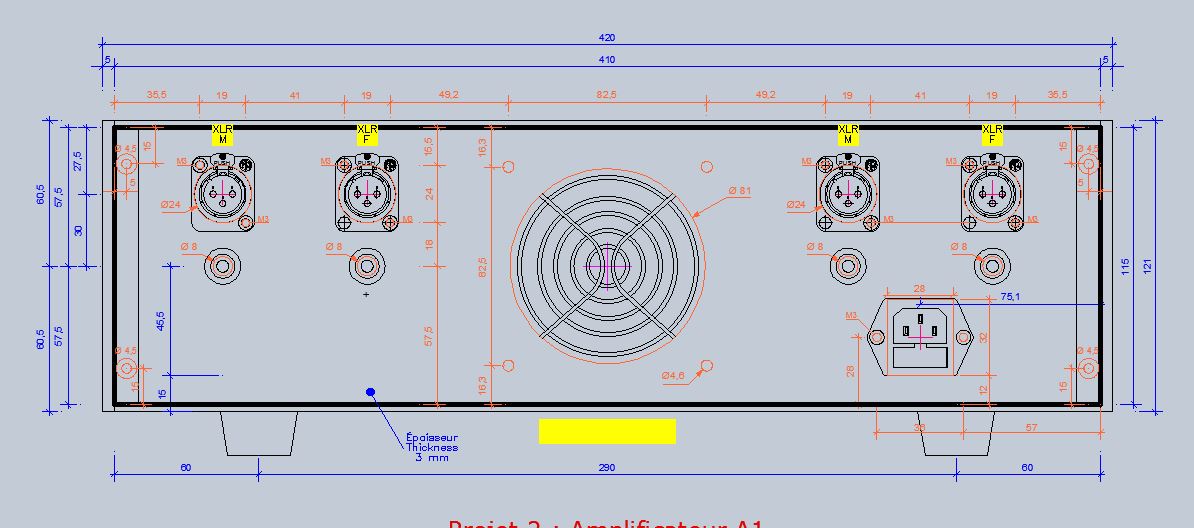

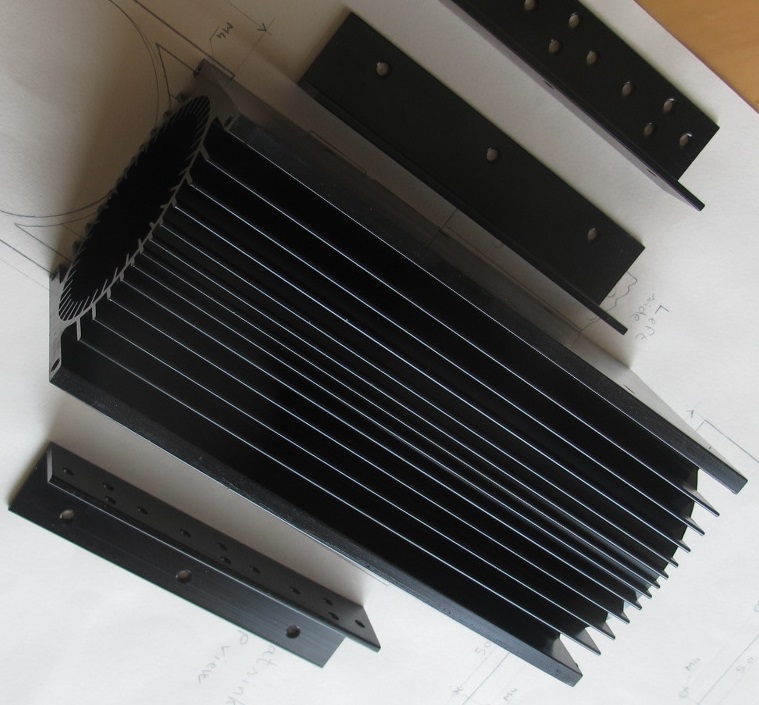

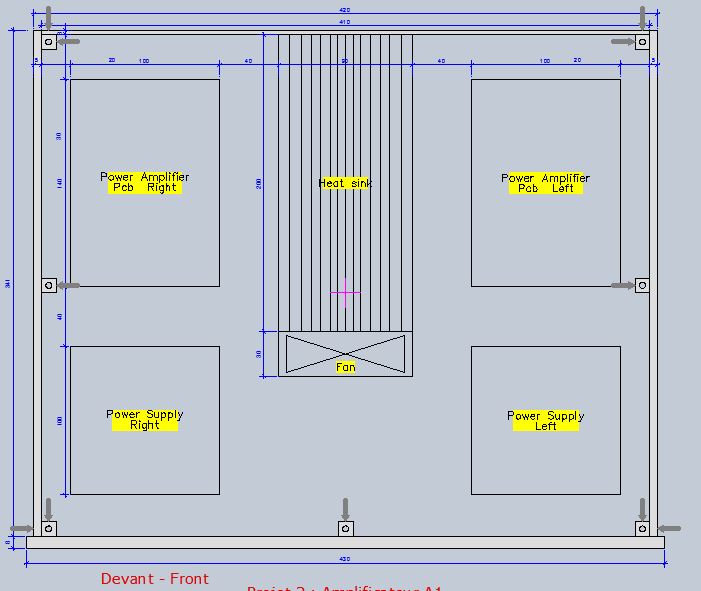

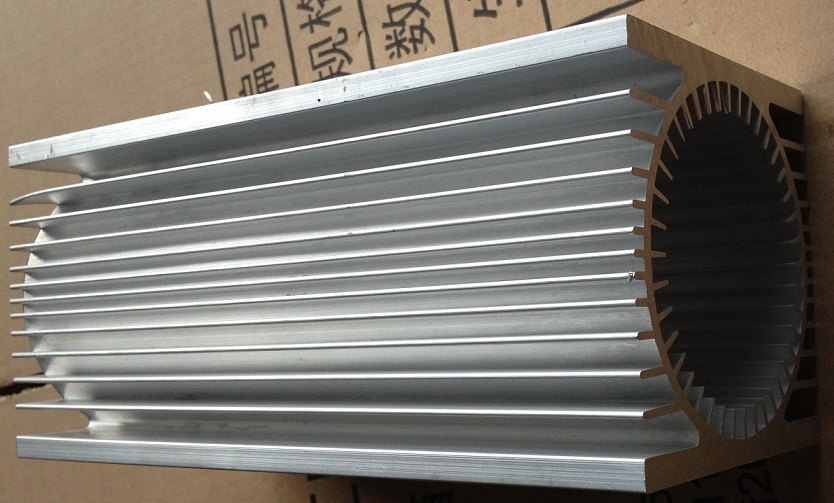

J'ai déjà mise en oeuvre cette solution, parmis d'autres:

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

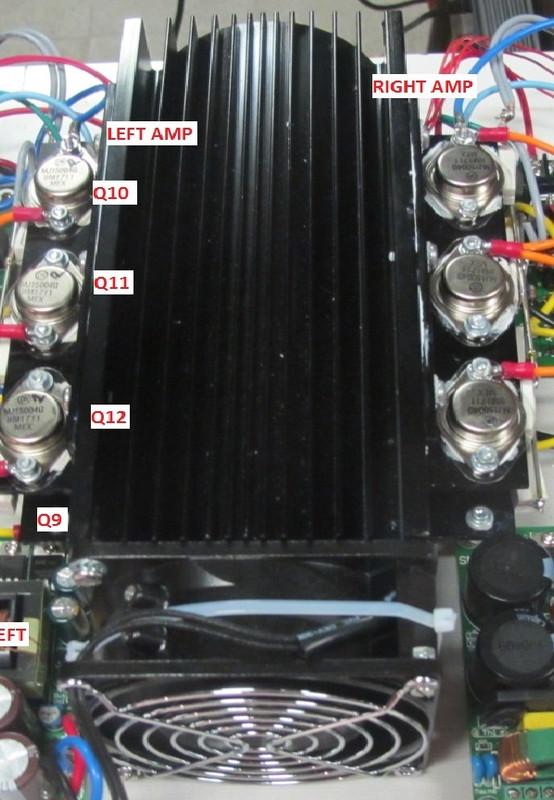

Version proto:

Cliquez sur l'image pour l'agrandir

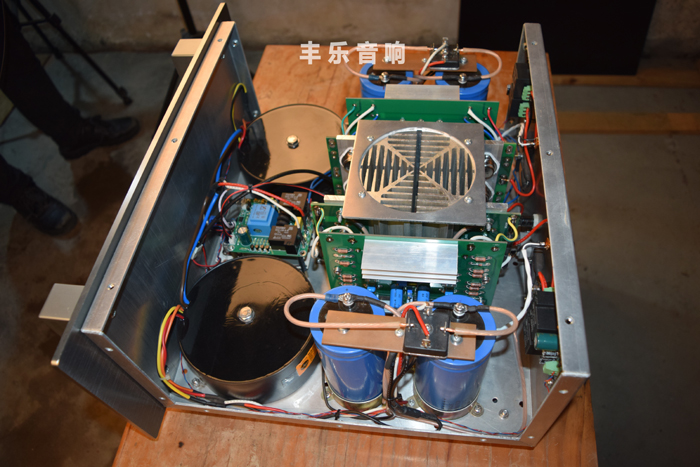

Exemple d'intégration dans une petite boîte:

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

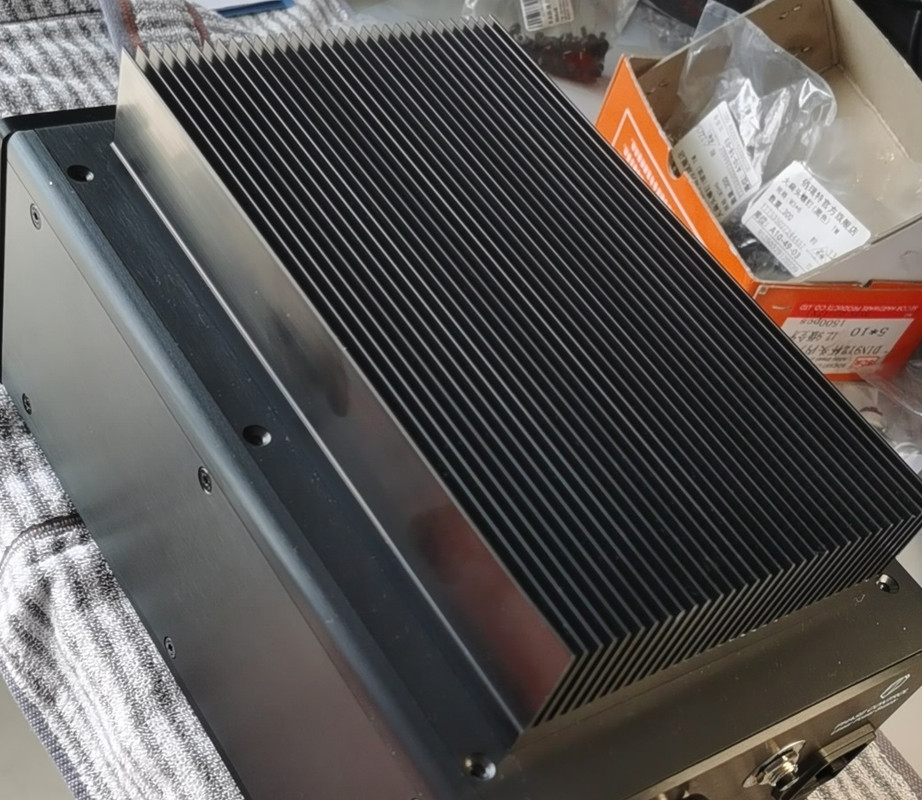

Si tu as peu à dissiper, tu peux aussi mettre un dissip sur le(s) capot(s):

Cliquez sur l'image pour l'agrandir

Les solutions ne manquent pas...

[EDMONTUS]

Le gros Rotel RB5000 utilise également ce type de refroidisseur.
Pour en avoir un, c'est silencieux et très efficace.

https://www.youtube.com/watch?v=0S7onOQzAV4

voir entrailles à 10 minutes 26

[Narcose]

Les solutions ne manquent pas...

La solution de Pathos sur le Twin Towers est encombrante mais a un charme certain.


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

[Electronlibre]

Si ça t'intéresse j'ai 2 gros dissipateurs qui vont partir à la dechet avec les cartes et les composants
Il y a même les 2 sondes pour déclencher  séparement les ventilos au cas ou
C'est Kdo.... expedition à ta charge.
impossible pour le moment de telecharger les images  mais c'est ici:
https://www.astuces-pratiques.fr/electr ... 600-px1100
Did

[Damounet74]

@P.Clement
C'est pour une utilisation personnel, j'aime beaucoup les classe A de N.Pass version FirstWatt. J'ai environ 150W à dissiper avec un nombre de transistors variant entre 4 et 12 suivant les réalisations.
Les boitier format 4U avec dissipateur de Modushop sont pas donnés et encombrants, le but est de réduire le coût et la taille du boitier, en restant silencieux.

@EDMONTUS
Beau bébé que cet ampli

Damien

[P.Clement]

Damounet74:
La désertification industrielle rend le bricolage ambitieux à l'unité ou en petite série, particulièrement difficile (impossible?) aujourd'hui.
Si le prix des boîtiers Modushop est un frein important, tu peux considérer l'option d'une épave d'ampli sono, mais cela demandera un peu de recherche, de travail manuel et potentiellement des compromis sur le résultat final, notamment en termes d'esthétique.

-- 12 Avr 2025 à 08:02 --

La solution de Pathos sur le Twin Towers est encombrante mais a un charme certain.


Bonjour,
L'esthétique de la solution Pathos ne me plait pas du tout...Par contre, Pathos met bien en évidence les profilés industriels standard,et la fabrication est très soignée.
