Jmlab opium à l'atelier phil

[photo.phil]

salut,

une grosse paire de JmLab Opium qui attendent leur nouveau proprio (il se reconnaitra   ), doivent passer à la case restauration.

image du WEB :

3 voies, fausses 4 voies avec le 8C012DBL dans le grave
le fameux tweeter T121 et son énorme moteur
et le médium dôme Seas H204

très grosses biblio, grande sœur de la DB19 et cadette de la 706 Opale, on retrouve les classiques tweeter fibre de verre et grave papier traité mais là, JMlab se permet l'introduction du dôme Seas comme dans sa grande Onyx première du nom. elles sont assez rares, car à l'époque (1990) on commençait à voir apparaitre les colonnes plus logeables chez la concurrence (Davis et Triangle) et la génération K2 et Polyglass chez Jmlab ont achevé leur carrière rapidement.



et y'a un peu de boulot sur ces nanas là :

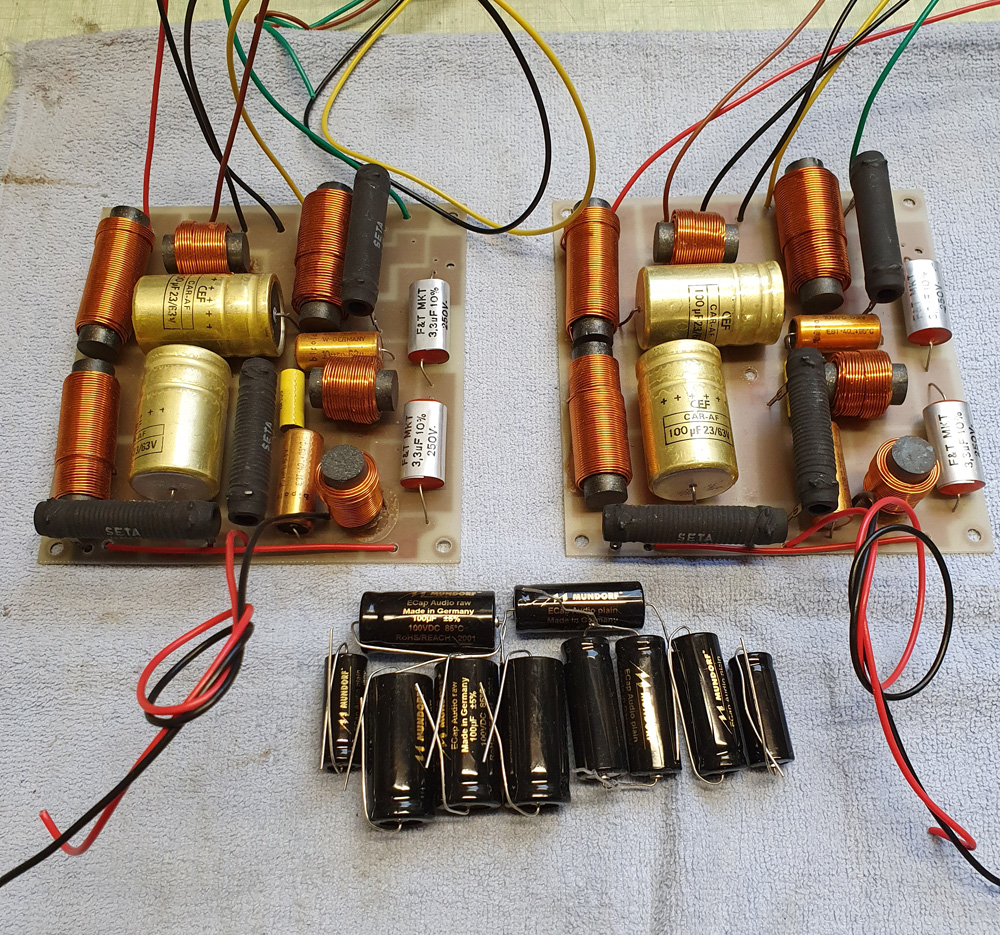

- réfection du filtre pour y remettre des chimiques neufs, recollage des selfs décollées
- remplacement des suspensions des tweeters
- remplacement du connecteur à pince d'origine
- réfection de la caisse et de ses imparables traces de pots de fleurs
- passage de latex de butyl sur les graves
- réparation des médiums et de leur décollage systématique des bobines de la membrane

Cliquez sur l'image pour l'agrandir

[lux]

C'est beau!
Vivement la suite

[Luxmanu]

Superbes enceintes avec le médium 3"

[morillon]

Quelques photos "explications"  sur le sauvetage des 304 (classiquement malade) ?
C est interresant...
;-)

[photo.phil]

Quelques photos "explications"  sur le sauvetage des 304 (classiquement malade) ?
;-)

rien de bien compliqué, tu ouvres la boite, tu déboites l'aimant et tu sors l'équipage mobile en deux parties la plupart du temps, suffit de remettre une fine couche de colle entre la bobine et la membrane et tu remontes.

Restauration JMLab 703 Opium

-- 22 Déc 2020, 22:00 --

Superbes enceintes avec le médium 3"  :tongue:

quasi la même config que la 705 Control.

[morillon]

Merci
Faut que je m inscrive pour voir ton lien....
Vais le faire

Tu utilise quoi comme colle dans ce cas?

[photo.phil]

Sader néoprène liquide.

[morillon]

Ah ok ...
;-)

[lux]

Plus moyen de s'inscrire sur feu le forum "audiovintage" ... C'est bien dommage.
Certaines pages sont accessibles en tant que "visiteurs", d'autres non... Parfois j'arrive à ruser en passant par les pages en "cache", mais c'est pas toujours simple...

https://www.audiovintage.fr/leforum/vie ... 20&t=42963

[quadro]

Pour les nécessiteux, j'ai créé un fichier PDF de la page concernée, transformé en JPG par Imgbb.

Si l'initiative est jugée unfriendly à l'égard d'audiovintage, dites-le moi, je supprime le lien.

[photo.phil]

petite avancée du boulot :

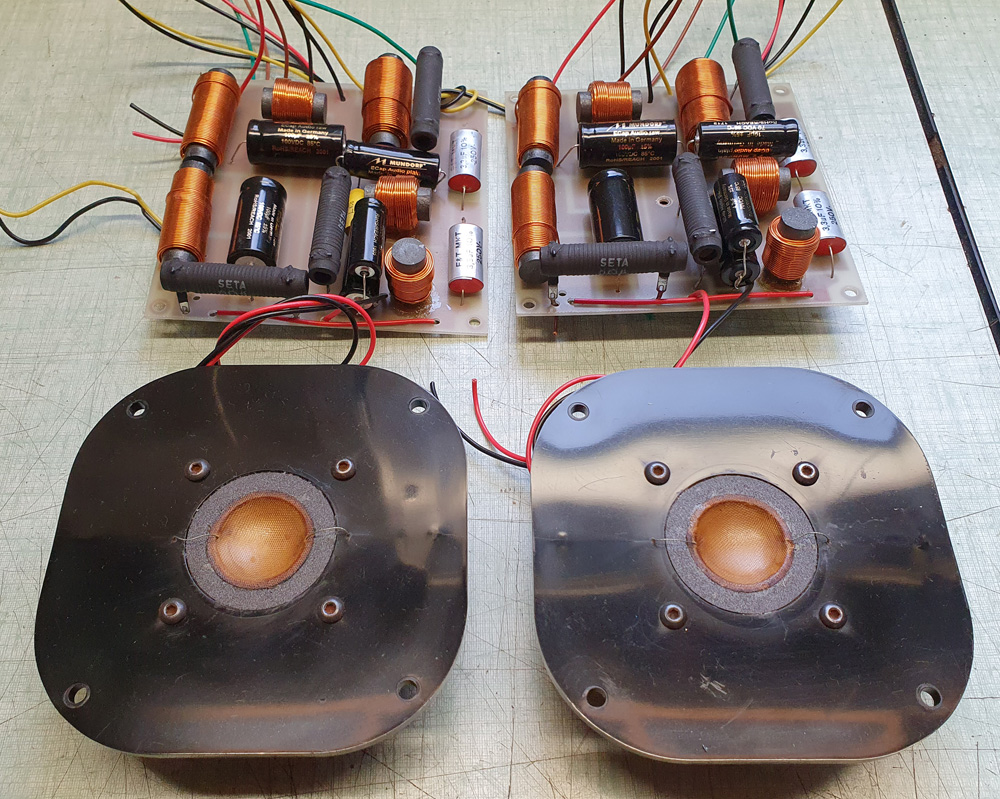

filtre refait et mousses neuves des tweeters :

le centrage a été validé au générateur de fréquence.

les MKT 3.3uf sont dans les clous.

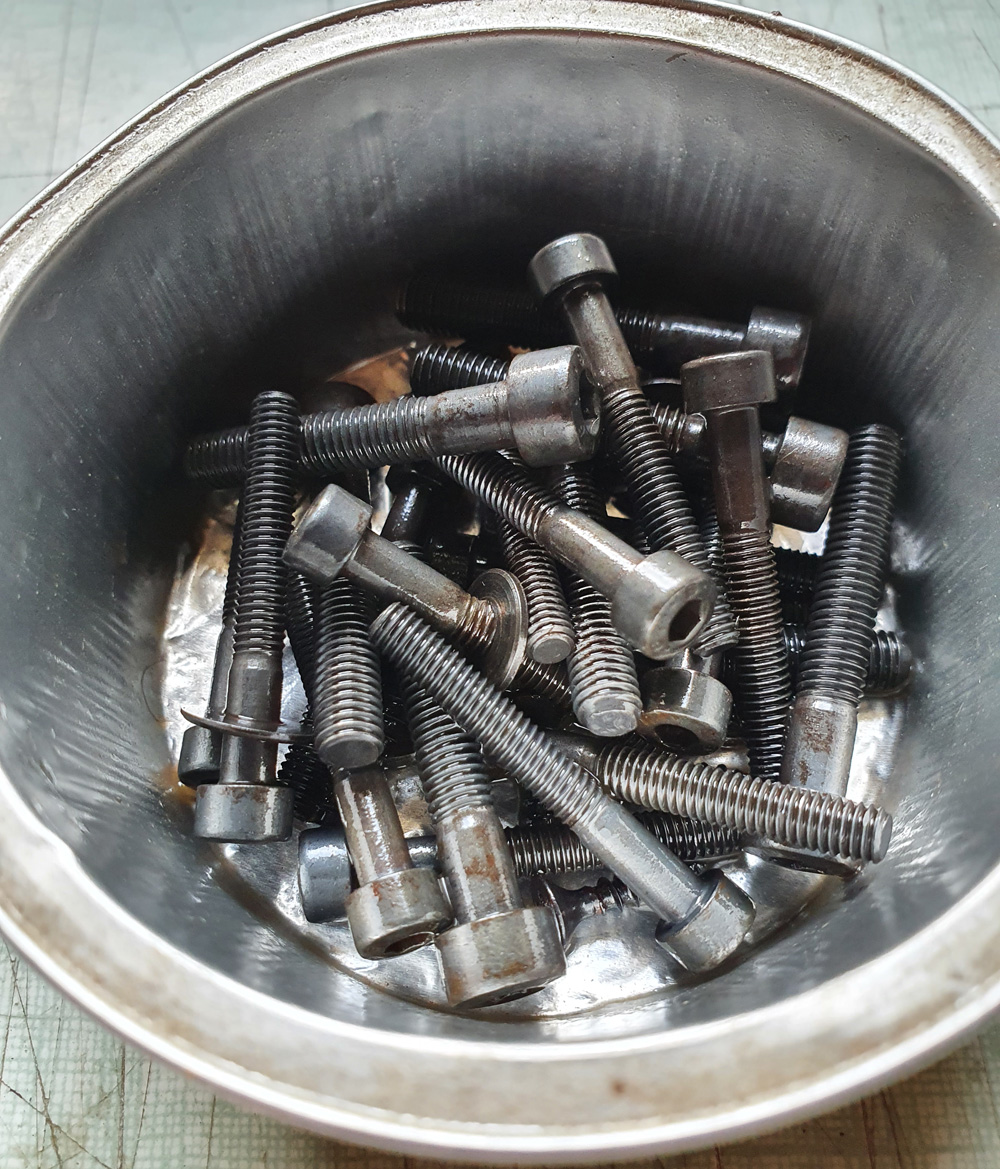

et le détail qui tue, petit brossage à la brosse métallique des vis oxydées et WD40 :

pour la caisse, va falloir attendre un peu de beau temps pour aller poncer dehors...

[Luxmanu]

Si un jour tu veux varier les plaisirs avec un RQP imbattable

https://www.ebay.de/itm/Pilot-V100-MK3- ... 3324785084

[lux]

C'est beau!

[photo.phil]

Si un jour tu veux varier les plaisirs avec un RQP imbattable
https://www.ebay.de/itm/Pilot-V100-MK3- ... 3324785084

oui, tu en avais parlé sur un autre post et dans le même genre les Heco Interior.

[berni13]

Le SEAS  est encore translucide , c'est rare et mérite d'être signalé.

Tu en penses quoi  de cette série , musicalement parlant ?

Bravo pour la restau

[Luxmanu]

oui, tu en avais parlé sur un autre post et dans le même genre les Heco Interior.

Avec un dôme 3" ?

[photo.phil]

non, dans le même rapport Q/P.

-- 23 Déc 2020, 18:54 --

traitement des membranes des graves au latex de butyl comme à l'origine :

avant :

Cliquez sur l'image pour l'agrandir

après :

Cliquez sur l'image pour l'agrandir

[lux]

Quel est l'intérêt (mécanique et/ou acoustique) de ce traitement ?
Niveau suspensions : sont elles (comme chez JBL) à changer régulièrement ?

En tout cas le boulot est très pro, bravo!

[photo.phil]

Quel est l'intérêt (mécanique et/ou acoustique) de ce traitement ?
Niveau suspensions : sont elles (comme chez JBL) à changer régulièrement ?

ce traitement est appliqué pour linéariser la réponse en fréquence en éliminant les résonances de la membrane elle même en fin de bande, l'effet peau de tambour. avec ce traitement, en toquant sur la membrane on entend un son sourd, mat. accessoirement, ça alourdi un peu l'équipage mobile et permet de descendre un peu la fréquence de résonance du HP.
il y a eu moult sortes de traitements sur les membranes papier (latex de butyl, traitement plastifiant, vernis, etc...) avant l’avènement du plastique (Bextrène, Neoflex, polypropylène, etc...) et ensuite sont apparu les membranes high-tech, kevlar, fibre de carbone, sandwich, etc... dans les années 80'. le grand avantage du papier, c'est un cout de production faible et sa légèreté (très bon pour le rendement), son défaut, des timbres colorés dû aux résonances, certains fabricant par des procédés de moulage, pressage avec des adjuvant, fibres, poudres et/ou des formes particulières sur la membrane ont réussi à reculer les résonances, mais soit en augmentant le poids et/ou le cout de production.

quand aux suspensions, elles sont en élastomère (plastique mou, pas caoutchouc) donc pas éternelle, mais cette génération de HP est mieux loti que les générations suivantes (les K2 notamment) dont les suspensions durcissent et craquellent surtout avec les UV.

hey m'sieur, j'ai bon, m'sieur ?

[freedavid]

Bravo pour cette rénovation.
Les DB19 mes premières JMLAB!
Tellement satisfait à l'époque que de nombreux modèles du constructeur sont passés dans mon salon...
