Explication de texte => Filtre Altec N1201-8a

[xela]

merci bcps David

avant de continuer dans cette voie, voici une autre question:

quand je fais des recherches ici et sur la toile j'ai l'impression que les DIYeurs de ses filtres utilisent de simple L-pads de 8 ohm

voici celui de bricoldur

on distingue pas très bien sur la photo et je ne mets pas en doute tes connaissances les miennes sont très nul,  mais entre atténuateur,potard, L-pads et résistance variable, quoi choisir?

A+

Alex

[dsdn]

résistance variable = potard= potentiomètre

L Pad=atténuateur à impédance constante.
Le L pad est constitué de deux résistances variable actionné par un seul axe.
Ton second potard, ou résistance variable, ne semble jouer que sur la tonalité.
Visuellement un Lpad peut ressembler à un potard de puissance (appelé aussi réhostat parfois).
Tu dois donc rechercher un potentiomètre de puissance.
DAvid

[xela]

merci pour cette lumière

si j'ai bien compris (je sais je suis assez lent a la détente) j'ai besoin d'un L pad " R1" sur le schéma et d'un pot de puissance "R3"

que penses-tu de ces pot NOS russe:

http://cgi.ebay.fr/ws/eBayISAPI.dll?Vie ... 1436.l2649

mis a pars leur prix attractif c'est dans l'esprit du filtre puisque que je vais utiliser des PIO K 75-10

A+

Alex

[claude_m4]

bonsoir



le mieux c'est un atténuateur a transfo ,reste l'écueil du prix ...



claude

[frider84]

Alex

Altecmaniac sur le forum Melaudia utilise pour le filtre de ces 19, deux L-Pad basique ( 8 ohms câblés en résistance variable ) et cela semble fonctionner !!
Je vais pour ma part faire de même je verrais bien ce que cela donne.
Je te tiens au jus dès que je les reçois.

jm

[claude_m4]

bonsoir


ça vaut même pas le coup d'en parler...




claude

[xela]

Salut Claude

les fostex sont hors budjet!


Jean Marie

je viens de lire sur mélaudia, il faudrait que bricoldur vienne confirmer sur les L-pad!

je suis sur le point de finaliser une commande mais j'attends plus d'infos à ce sujet j'espère ne pas être obliger d'attendre tes expériences

A+

Alex

[dsdn]

Je ne sais pas ce qu' a utilisé Altecmania pour ces 19. Cependant le premier potard sert effectivement d'atténuateur pour la compression, et le second serait à proprement parlé une équalisation de celle ci, plus ou moins descendante ( l'atténuateur à transfo n'a rien à faire ici Claude   ).
Qu'a cela ne tienne on peut surement les utiliser, en sachant les mesurer et cabler. On peut savoir aussi que la plage de réglage des copie d'Altec sera différente des originaux.
Alex tout le matos russe que j'ai acheté jusque la, ne m'a jamais posé problème. C'est même souvent du très costaud.
Tu pourrais mettre cela pour R1, sans supplément de frais de port et sans problèmes de cablage. C'est moins cher qu'un atténuateur à impédance constante et surement mieux construit. Pour R3, tu as tout bon.
http://www.ebay.fr/itm/10-Ohms-50-W-WIR ... 3f2d18b4bf

DAvid

[claude_m4]

Salut Claude

les fostex sont hors budjet!


Jean Marie

je viens de lire sur mélaudia, il faudrait que bricoldur vienne confirmer sur les L-pad!

je suis sur le point de finaliser une commande mais j'attends plus d'infos à ce sujet j'espère ne pas être obliger d'attendre tes expériences  :cheesygrin:

A+

Alex

bonsoir

un "l pad " c'est un atténuateur classique a la mort moi le paf ,pas de quoi en faire des tartines

sur le tweeter ,je dis pas !mais sur la compression ...essaie d'abord maurice(dsdn) et puis tu nous dira (au lieu de dire que ça rien a faire ici ) ...


claude

[dsdn]

Bah dis donc Claude, t'es tout rouge, redescend....
Regardes la résistance variable R3, dans le schéma du filtre...
Explique moi comment brancher l'atténuateur à transfo, dans ce type de filtrage qui est une atténuation "sélective", ou équalisation visant à plus ou moins atténuer le bas du spectre de la compression uniquement.
Moi je n'essaierais pas d'y mettre ce genre d'atténuateur, car ça serait inutile...
Désolé j'ai fait une boulette mais R1, ne sert pas non plus à atténuer la compression. Il est en série avec les deux HP par la mise en // d'une résistance et d'une inductance, il vise donc plus à créer une pente descendante à partir d'une certaine fréquence sur toute l'enceinte . La encore ton atténuateur à transfo, va juste servir de potentiomètre de puissance pour toute l'enceinte. C'est pas le but non?

DAvid

[claude_m4]

bonsoir



si c'est le shéma de la page précédente ,effectivement ,l'atténuateur n'est pas directement sur la compression ...

sur tout l'enceinte non plus (c'est pas le but )


claude

[dsdn]

M'engueule pas hein,   .

si c'est le shéma de la page précédente ,effectivement ,l'atténuateur n'est pas directement sur la compression ...

Ben oui, on pale d'une copie de ce filtre altec.
R1 et L1 sont branchés sur les deux HPs.

DAvid

[xela]

pour R1 j'ai ça :
http://www.parts-express.com/speaker-l- ... m--260-252

c'est bien ou mieux vaut les pot russe de 10 ohm?

Alex

[dsdn]

Ton Lpad peut passer, fais gaffe à bien le cabler. Tu as deux pistes, avec des valeurs différentes. La pinoche 2 sera connecté en sortie, et tu dois mesurer à l'ohmmètre quel autre pinoche raccorder à l'entrée. (Prend la plus petite valeure).
Maintenant pour 6 euros ( 12 en stéréo) de plus, tu ne te poses pas de question avec les potards russes, et tu auras des axes identiques pour les boutons.

DAvid

[doum]

Pour accompagner les filtres qui sont à vendre sur ebay, pour ceux que ça intéresse, je vous signale que hornman vend ses caisses avec les 416-8C: http://www.leboncoin.fr/image_son/583501389.htm?ca=20_s
En voici un en photo ici: Système 4 voies

[frider84]

Pour accompagner les filtres qui sont à vendre sur ebay, pour ceux que ça intéresse, je vous signale que hornman vend ses caisses avec les 416-8A: http://www.leboncoin.fr/image_son/583501389.htm?ca=20_s
En voici un en photo ici: Système 4 voies

Hello

Sur l'annonce il est indiqué 416-8C.

jm

[doum]

Autant pour moi, j'ai corrigé.
Le A et le C se ressemblent, non?
Ce sont donc les 416 prévus pour les VOT, par pour des 19 alors?
C'est le 8B qui équipe les 19?

Éclairez-moi s'il vous plait, je m'y perd dans ces références.

[frider84]

Oui le 416-8B équipé la 19 a l'origine ainsi que la Vott A7.

[xela]

Ton Lpad peut passer, fais gaffe à bien le cabler. Tu as deux pistes, avec des valeurs différentes. La pinoche 2 sera connecté en sortie, et tu dois mesurer à l'ohmmètre quel autre pinoche raccorder à l'entrée. (Prend la plus petite valeure).
Maintenant pour 6 euros ( 12 en stéréo) de plus, tu ne te poses pas de question avec les potards russes, et tu auras des axes identiques pour les boutons.

DAvid

ok je viens d'adresser un mail au vendeur pour connaitre ses fdp pour le lot, est ce que  la valeur de 10 ohm n'est pas trop haute contrairement a 8 hom?

@ doum

le 416-8b équipé la 19 l'onken et  la vott puis ce fut le 416-8C est-ce par effet de mode ou technics

Alex

[mkl]

Autant pour moi, j'ai corrigé.
Le A et le C se ressemblent, non?
Ce sont donc les 416 prévus pour les VOT, par pour des 19 alors?
C'est le 8B qui équipe les 19?

Éclairez-moi s'il vous plait, je m'y perd dans ces références.

Il y a pas mal de différences. Le 416A et le 418-8B ont des aimants AlNiCo, le 8C un aimant ferrite. Le A utilise un saladier en tôle emboutie, sur les deux autres, c'est de l'alu moulé. Les paramètres T/S sont différents eux aussi, il me semble.
Au final, les spécialistes des VOTT me corrigeront si je me trompe, le 8C n'est pas vraiment recommandé pour cette application (il est plus adapté à du BR) et on conseille plutôt le 8B et le A.

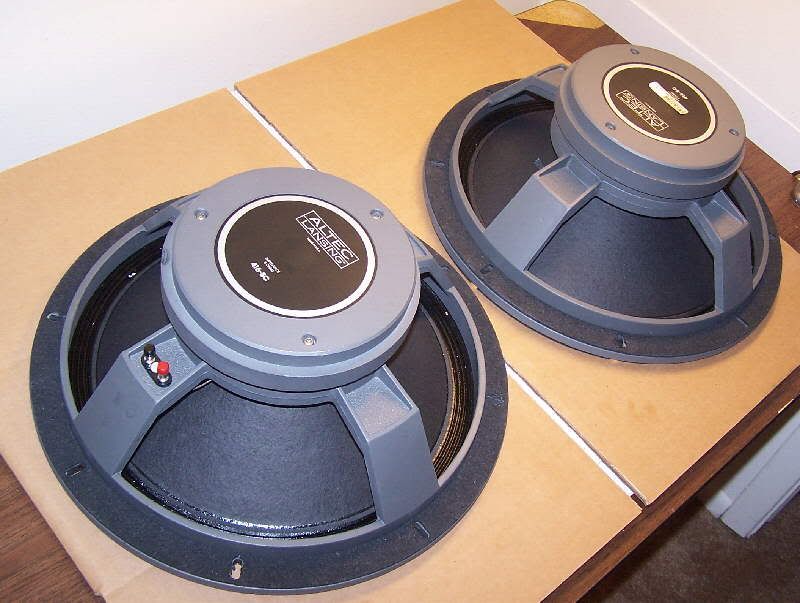

416A:

416-8B:

416-8C:

Le 8B était, en effet, monté dans la 19. Pour l'A7, il y a sans doute eu différentes montes, vu la durée de commercialisation de cette enceinte. Ici, c'est le A qui est annoncé, ici aussi (1966), en 1975, on passe au 8B (Lien),là (en 1980), c'est un 8C... On trouve aussi des 515 divers et variés.
Dans d'autres applications, il y a même eu des 421 montés dans la caisse 828.
Bref, Altec a monté pas mal de HP dans ces caisses.
