Quelqu'un peut_il me conseiller pour l'achat d'un multimètre dans la perspective de ce montage.
S'agissant d'un premier achat, je souhaite un appareil facile d'utilisation avec une notice en français.
Je suis méfiant sur les premiers prix, mais du coup, je ne sais pas vers quoi m'orienter.

Merci
Patrice

[Diafan]

Bonsoir,

Si tu ne veux pas te ruiner tout en achetant un multimètre assez performant (j'en ai un), il y a celui-là chez Sélectronic.

Bien-sûr, ce n'est pas un Métrix ni un Fluke, mais pour faire des mesures dans un ampli à lampes, c'est parfait.
Tu auras certainement d'autres avis tout aussi valables.

Mais un multimètre ne remplacera jamais un générateur BF et un oscilloscope qui sont indispensables pour la mise au point.
Mais dans le cas de cet ampli PP du forum, il n'y a pas de mise au point à faire, c'est moi qui m'en charge sur le prototype.
En respectant les plans de montage, ça doit marcher du premier coup. Le multimètre servira juste à vérifier les tensions pour détecter une éventuelle anomalie ou pour tester certains composants avant de les souder.

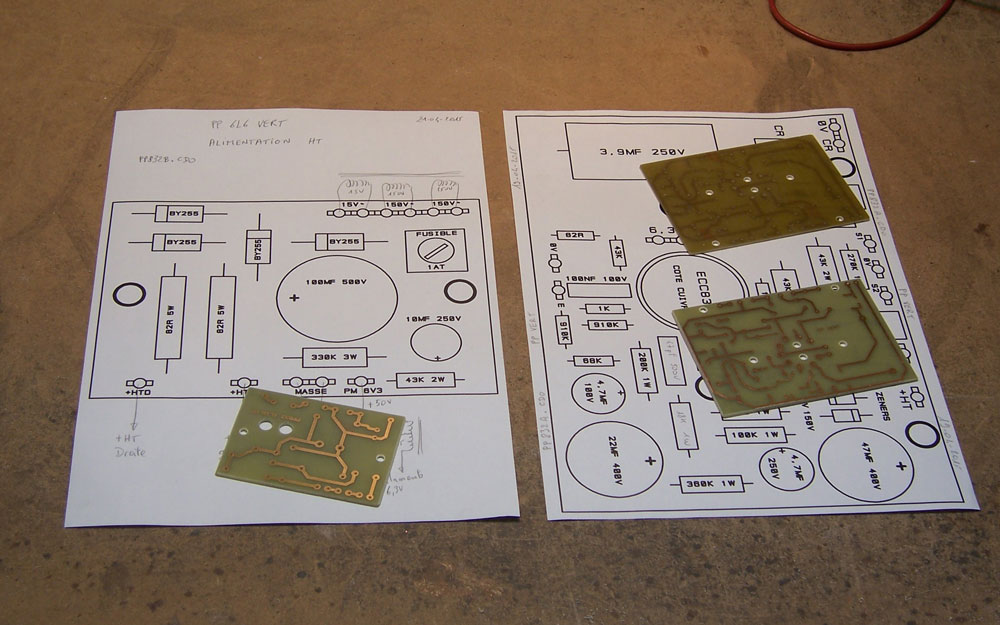

A propos, j'ai tiré les trois petits circuits imprimés sur lesquels seront montés la plupart des composants. Reste à les percer et à les câbler!

Patrice

[mkl]

Plus la plaque d'alu usinée chez Schaeffer si nécessaire, ainsi que la visserie (Bricovis) et les accessoires, fil de câblage, cosses, etc...

Patrice

Les frais de port ne sont pas trop élevés, chez Bricovis?

[Hollow]

A propos, j'ai tiré les trois petits circuits imprimés sur lesquels seront montés la plupart des composants. Reste à les percer et à les câbler!

Si tu as besoin d'un coup de main pour les ci, je suis ok.

a+

[Diafan]

Merci, Bruno.
Ce n'est pas impossible, tout dépendra de l'avenir de cet ampli.
S'il y a foule et qu'il faille faire les circuits imprimés, ça peut vite devenir un pensum. Mais ça reste des circuits simple face simples et pas très grands.

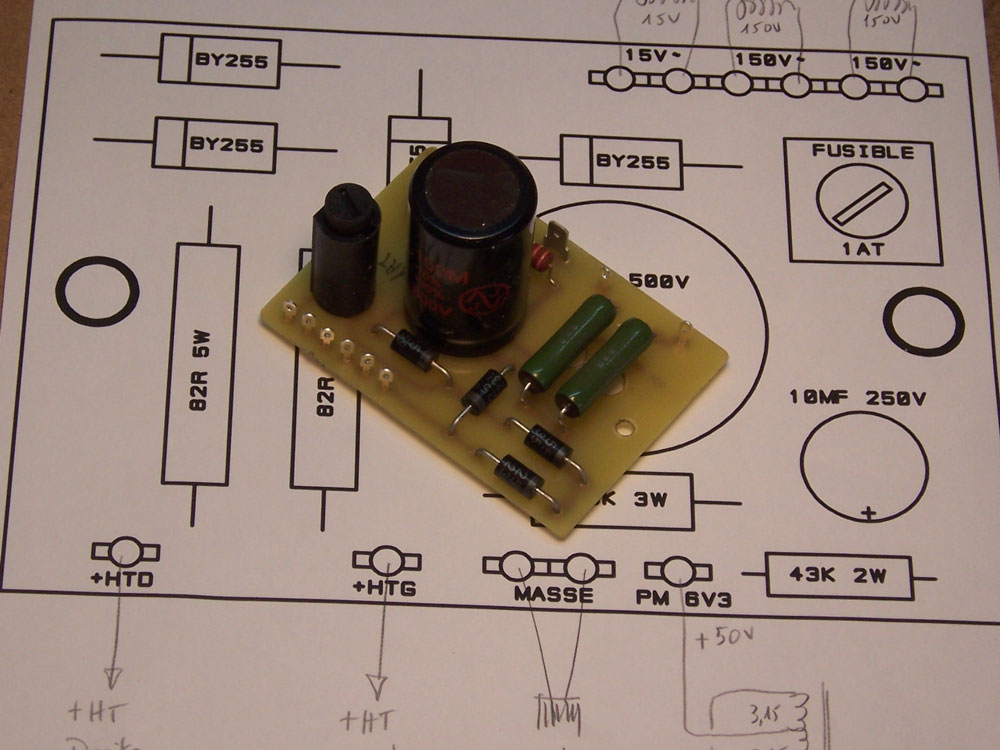

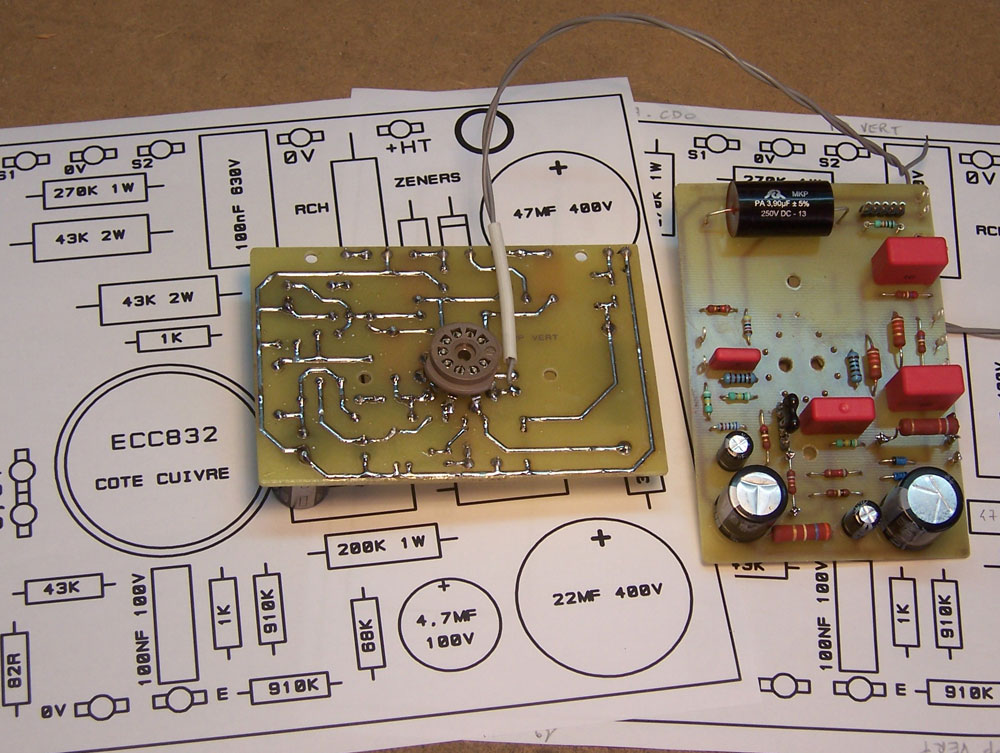

J'ai pu monter ceux du prototype. Voici quelques photos.

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

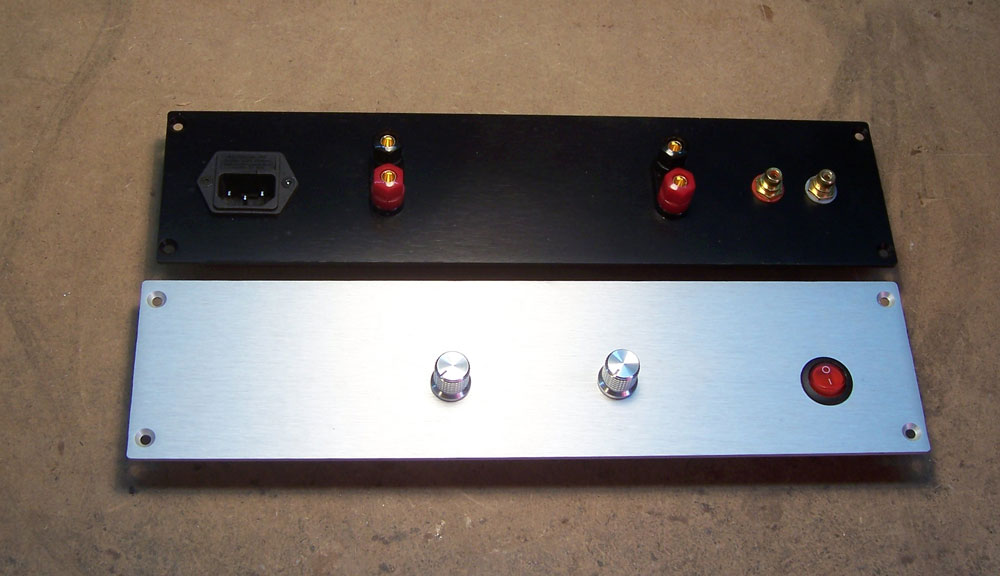

Comme j'ai utilisé un coffret Hifi2000 Galaxy, il n'y a pas beaucoup de tôlerie à réaliser.
J'attends aujourd'hui la plaque supérieure faite chez Schaeffer, et je me suis contenté de percer les faces avant et arrière.

Cliquez sur l'image pour l'agrandir

Patrice

[Diafan]

Les frais de port ne sont pas trop élevés, chez Bricovis?

Si, un peu.
Mais je leur passe environ une commande par an. Avec tous les appareils que je monte, il me faut pas mal de visserie différente, en acier, en inox, en laiton...
Je ne commande pas au coup par coup.

Dernier exemple en date, il y a quinze jours. 10,46 euros TTC de port pour une commande de 65,19 euros. Le pourcentage du port est important, mais comment faire autrement pour trouver tout ce qu'il me faut? Le choix des grandes surfaces de bricolage est très pauvre, à côté...

Patrice

[mkl]

C'est bien ce que je craignais. Ca va me coûter plus cher en frais de port qu'en vis. D'un autre côté, comme tu le dis, le choix est vaste et offre la possibilité d'avoir des vis difficiles à trouver par ailleurs. Ca vaut peut-être le coup d'oublier cette histoire de fdp.

Sinon, beau travail sur le PP Vert.

[Diafan]

La plaque supérieure usinée par Schaeffer. Boulot impeccable, comme d'habitude.

Y'a plus qu'à...

Cliquez sur l'image pour l'agrandir

Patrice

[trodesson]

Ca a même l'air TROP facile

[Diafan]

Oui, quand la plaque est usinée, le reste va très vite.

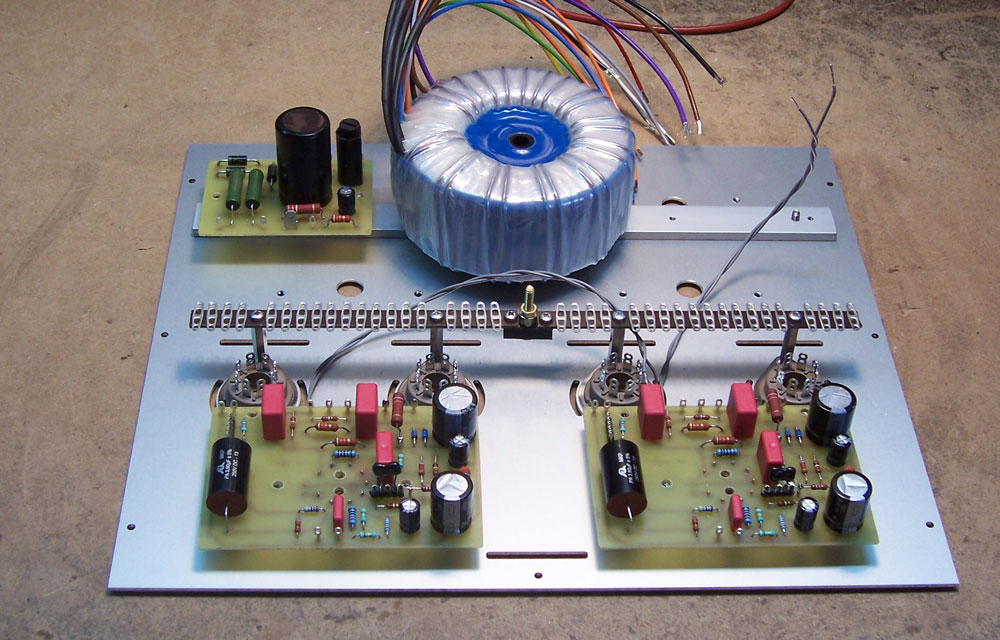

Une petite vue de presque tous les composants de l'ampli.
Il ne manque sur la photo que les transfos de sortie (ils seront montés de l'autre côté de la tôle) et les deux gros condensateurs de filtrage de la haute tension. Et bien-sûr quelques autres composants qui seront câblés sur les barrettes de cosses.

Cliquez sur l'image pour l'agrandir

Avec un peu de chance, l'ampli prototype chantera tout début mai.

Patrice

[BANBOUFOU]

bravo Patrice, ca parait tellement facile, mais en fait il y a bien toute ton experience

[FAYET]

La plaque supérieure usinée par Schaeffer. Boulot impeccable, comme d'habitude.

Y'a plus qu'à...

[ Image ]

Patrice

Bonsoir Patrice,

A titre perso, je compte passer par shaeffer pour mon prochain SE.
N'ayant plus le temps d'usiner mes châssis, pourrais tu me donner un ordre d'idée du budget pour la plaque en photo ?
Acceptent t'ils de travailler avec une plaque d'aluminium que j'ai déja sur un châssis déjà acheté de 4mm d'épaisseur ?

Bonne continuation pour ce projet.
A++
Philippe

[Hollow]

Tu peux télécharger leur application assez bien faite.
Puis ensuite choisir, Matériaux fourni.
Le logiciel te calcule le montant.
Il est souvent plus économique de prendre leur matière première. Les frais de prise en charge ect...

a+

[Diafan]

Philippe, Bruno t'a donné la plupart des infos.

A titre indicatif, la plaque du PP Vert mesure 330 x 283 mm et fait 2 mm d'épaisseur. J'aurais préféré du 2,5 ou du 3 mm pour la rigidité, mais la face avant du coffret Galaxy GX388 ne déborde pas assez vers le haut pour cacher le bord de la plaque aluminium. Sauf à prendre l'option de la face avant d'épaisseur 10 mm, mais j'ai serré le budget au maximum.

J'ai payé la plaque 57,75 euros TTC et le transport (par FedEx) 8,27 euros TTC.
NB: si tu veux des gravures sur la plaque - utiles pour une face avant, par exemple - ça revient quand même plus cher.
Mais le soft téléchargeable sur le site Schaeffer te calcule tout aux petits oignons une fois le dessin réalisé.

NB: quand certains trous doivent être taraudés, je garde cette opération pour moi, car s'ils s'en chargent, le prix s'en ressent.

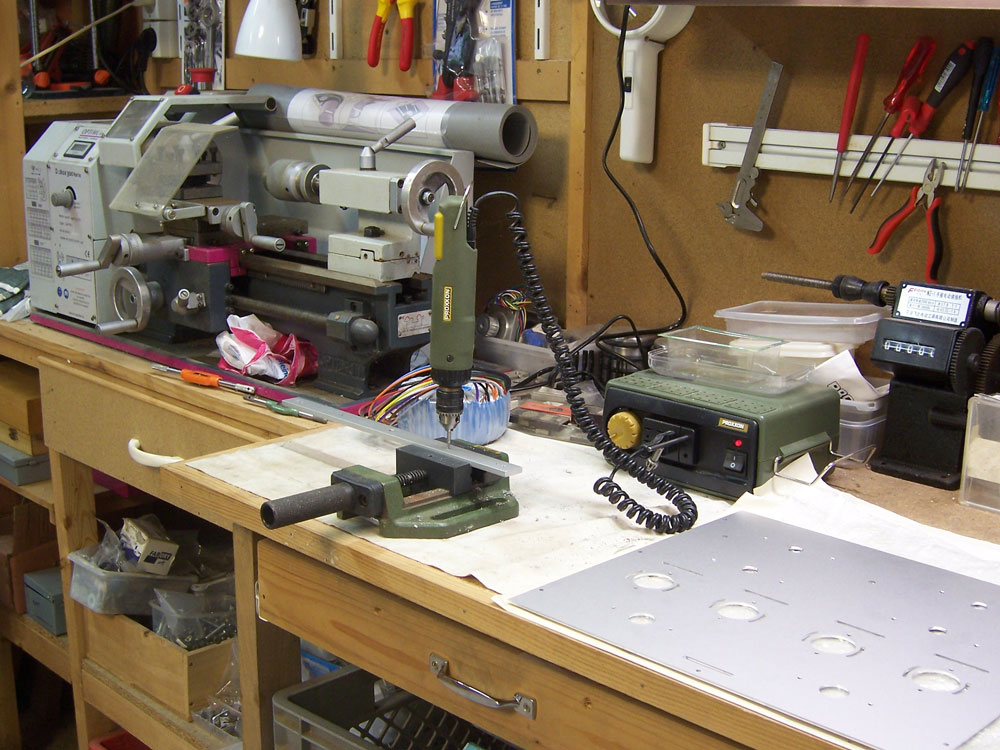

Un petit outillage Proxxon bien utile pour le taraudage:

Cliquez sur l'image pour l'agrandir

Patrice

[Vincent HH]

Pour le taraudage, je ne connais pas l'outil de Diafan.

Pour ceux qui ont une colonne pour perceuse, il y a aussi une technique assez pratique.

Centrer le perçage dans l'axe de la colonne en montant un foret de même diamètre ou un poile plus petit que le perçage en ayant la plaque libre de mouvement.
Ne pas mette la perceuse en route! Juste faire rentrer sortir le foret tranquillement.

Fixer la plaque au socle de la colonne ou de l'établie.

Monter une point à la place du foret et maintenir le taraud entre la pointe et le trou à tarauder. Il y a normalement un trou de centrage au cul du taraud.
D'une main, maintenir le taraud en légère pression en faisant descendre la colonne et de l'autre main faire faire les aller retour au taraud.
De cet manière, on est assuré d'avoir un taraudage relativement bien perpendiculaire à la plaque.

Ne pas oublier de lubrifier généreusement et de revenir en arrière pour casser le copeau au quel cas on risque de casser le taraud dans le perçage.

VHH

[LUX35]

Bravo Patrice,

Encore un ampli qui va être "state of the art" et qui semble plus "aéré" que tes autres productions.
Ce sera bénéfique pour les novices comme je peux l'être.

2 remarques:

Comment fais tu avec Schaeffer pour avoir du 2 mm, car dans ces dimensions, le logiciel refuse cette épaisseur?
Pour Schaeffer, on peut penser au départ que c'est cher mais à la réception des pièces commandées, il n'y a pas photo, c'est de l'excellence et les gravures ne sont pas une option de par leurs qualités.
Je viens de recevoir les plaques avant et arrière du préampli, elles sont ++.

Pour tarauder, dans la recherche du meilleur prix, pour ceux qui ne veulent pas acheter une perceuse et sa colonne, le moins cher est d'acheter une boite de 2 tarauds complémentaires (ébaucheur, finisseur), soit 10 euros cela est suffisant  pour de l'alu de 2/3mm d'épaisseur et des taraudages pour des trous d'un diamètre de 3 à 5mm.
Après avec un peu d'application avec le tourne gauche qu'il faut bien travailler dans l'axe du taraudage en lubrifiant sans modération,
cela le fait très bien.

Bon courage à tous,
Christophe

[trodesson]

Pour tarauder, dans la recherche du meilleur prix, pour ceux qui ne veulent pas acheter une perceuse et sa colonne, le moins cher est d'acheter une boite de 2 tarauds complémentaires (ébaucheur, finisseur), soit 10 euros cela est suffisant  pour de l'alu de 2/3mm d'épaisseur et des taraudages pour des trous d'un diamètre de 3 à 5mm.
Après avec un peu d'application avec le tourne gauche qu'il faut bien travailler dans l'axe du taraudage en lubrifiant sans modération,
cela le fait très bien     .....Sinon on peut toujours mettre des écrous derrière

[LUX35]

Oui  mais non,

Il faut toujours anticiper,  et pour un dépannage futur cela est plus efficient.
Aussi tu as raison si l'on recherche le moindre coût.

Info pour ceux qui veulent une adresse pour fabriquer un coffret bois "pas cher" vous avez vexi.fr qui fait des découpes des planches sur mesure (environ pour 10 euros autant de port)et  vous avez lvos 4 planches du coffret.

[trodesson]

Certes il faut penser aux générations futures parce que la avec toutes les bonnes fées qui ce sont penché sur le berceau je vois pas le bouzin tomber en carafe de si tôt

[Diafan]

... Comment fais tu avec Schaeffer pour avoir du 2 mm, car dans ces dimensions, le logiciel refuse cette épaisseur?

C'est effectivement le souvenir que j'en avais.
Je pense qu'ils ont dû améliorer leurs processus et la dernière version de Front Panel que j'ai utilisée pour cette plaque accepte bien l'épaisseur de 2mm.

Pour tarauder, dans la recherche du meilleur prix, pour ceux qui ne veulent pas acheter une perceuse et sa colonne, le moins cher est d'acheter une boite de 2 tarauds complémentaires (ébaucheur, finisseur), soit 10 euros cela est suffisant  pour de l'alu de 2/3mm d'épaisseur et des taraudages pour des trous d'un diamètre de 3 à 5mm.
Après avec un peu d'application avec le tourne gauche qu'il faut bien travailler dans l'axe du taraudage en lubrifiant sans modération, cela le fait très bien.

Oui, j'ai effectué tous mes taraudages à la main pendant près de 40 ans. Et j'ai arrêté de casser des tarauds le jour ou j'ai pensé à utiliser de l'huile de coupe

Maintenant, pour les petits diamètres (jusqu'à M4), je me sers d'une petite visseuse-dévisseuse à mandrin de précision, le modèle "Micro-visseuse MIS 1" de Proxxon. Le taraud n'est pas guidé, mais le poids de la visseuse suffit en vertical pour faire descendre le taraud dans le trou. Fini, les crampes du poignet avec le tourne-à-gauche
