Push pull ul kt66

[AJMARS]

Beau boulot...

A plus
André

[mambojet]

Oui très bien
J'ajouterai que le choix du Williamson me semble très bien convenir aux KT66 (tube que je trouve excellent)

[jojolescargot]

Merci les gars
J'ai fini l'implantation avant test

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

J'ai commencé par mesurer la tension sur le chauffage des tubes en déconnectant la HT (grâce aux fusibles sur les cartes HT) : 12v6 DC pour les ECC82 réglée avec le trimmer de la carte centrale et 6v3 AC pour les KT66. Avec les résistances chutrices R4/R5 de 0R1, on arrivait à une tension un peu trop élevée de 6V8.
Je suis passé à OR18 et on arrive pile poil à 6V3.

Ensuite j'ai mis en route la HT, je fus agréablement surpris de trouver exactement 480V au B+. Pour info, les transfos sont des T172 de chez Tube Town. Le 360V et le 15V sont raccordés ensemble de tel sorte qu'on obtienne 345V AC avant le pont de diode.
La tempo de 30 secondes permet aux condensateurs HT de se charger tranquillement au travers des résistances R8/R9 de 15K 7W, en attendant que les relais collent. Les CTN 33R avant les transfos d'alimentation évitent le pic de charge à l'allumage.

On mesure également les polarisations des tubes : 43V pour les KT66 comme prévu, les autres sont dans les clous.

Il faurt ensuite passer aux tests dynamiques.

[AJMARS]

Bonjour,

Au vu de ta config, pourquoi n'es tu pas passé sur deux blocs mono qui auraient été plus faciles à transporter....

A plus
André

[jojolescargot]

J'aime bien le coté massif. Je ne me suis pas trop posé la question. Après, un coup de scie sauteuse, et le tour est joué

[AJMARS]

Si t'es costaud pas de problème...

[lemario]

Bravo,

J'adore le projet, en plus une tétrode de la famille des 6l6 ... Miam Miam

Sacré beau travail, hâte de voir fini.

[jojolescargot]

Si t'es costaud pas de problème...

18 KG au compteur, tout de même

-- 18 Juin 2026 à 14:29 --

Bravo,

J'adore le projet, en plus une tétrode de la famille des 6l6 ... Miam Miam

Sacré beau travail, hâte de voir fini.

Merci

[jojolescargot]

voici les relevés juste avant l'étage d'amplification des KT66 :

Cliquez sur l'image pour l'agrandir

Cliquez sur l'image pour l'agrandir

En bleu, le signal injecté, en rose et jaune les signaux déphasés et amplifiés pour attaquer les KT66
Pour l'instant je n'ai pas de CR de connecté, mais c'est prévu

Qu'en pensez vous ?

[capvert]

Bonjour,

Je pense que c'est un très beau projet, chapeau pour ce travail.

[mingus]

Oui c'est vrai. C'est remarquable!!!!!

[AJMARS]

voici les relevés juste avant l'étage d'amplification des KT66 :

[ Image ]

[ Image ]

En bleu, le signal injecté, en rose et jaune les signaux déphasés et amplifiés pour attaquer les KT66
Pour l'instant je n'ai pas de CR de connecté, mais c'est prévu

Qu'en pensez vous ?

Bonjour,

En bleu, c'est la somme ?

A plus

[jojolescargot]

Non c'est le signal d'entré (50mV)
Ca fait 44 dB de gain sans la CR

[apertura35]

C'est sur la conception du schéma de Patrice ( DIAFAN ) ta réalisation ?

Denis

[jojolescargot]

C'est sur la conception du schéma de Patrice ( DIAFAN ) ta réalisation ?
Denis

Salut Denis
Oui, j'ai repris les bases qu'avait proposé Patrice pour concevoir cet ampli.
Merci à toi pour ta contribution.

Bonjour,
Je pense que c'est un très beau projet, chapeau pour ce travail.

Oui c'est vrai. C'est remarquable!!!!!

Merci

Nicolas

[jojolescargot]

Bonjour
Je suis confronté à un petit dilemme.

Cliquez sur l'image pour l'agrandir

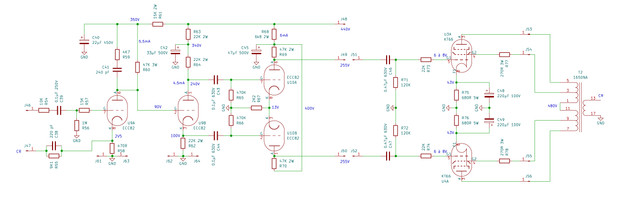

Le signal entre l'entrée et la sortie devrait être en opposition de phase ? Et par conséquent la CR également ?
Sur mon ampli, entrée et sortie sont en phase. Je pense donc inverser le câblage entre le driver et l'étage d'amplification.
Qu'en pensez vous ?
Merci
