Modification sortie SPDIF sur drive Forsell

[francis13800]

Te reste plus qu'une solution................la petanque

[AJMARS]

Trop physique....

...

[PP_65]

Je ne m'occupe du "son des câbles" que lorsque je ressents un problème , si effectivement, il s'agit de couper le db en 4, ça ne m'intéresse pas , on est là dans une variation de paramètres qui dépend trop de l'humeur ( au mieux) ou qui découle d'une écoute forcée qui peut faire imaginer des choses ; dans l'exemple du câble numérique que je viens de citer , l'écoute sur le Mephisto avec un Belden 75 Ohms était fatiguante , j'ai retrouvé mes petits avec le DH Labs D75 qui, acheté au m  n'était ( Parts Connexion ne l'a plus au catalogue )  pas un câble très cher . J''imagine très bien qu'il peu y avoir mieux , mais vu les tarifs, je passe mon tour .

[Tarantinord]

Bonjour Messieurs,

dîtes-moi, est-ce que quelqu'un aurait-il déjà branché un drive Forsell sur un dac Mark Levinson 30 en AES/EBU ?
J'arrive à le faire tourner sans souci sur un ML30.5 et ML35 mais pas sur un ML30.
Merci pour vos réponses.

[morillon]

Relit ce thread...
Ton 30 dois juste avoir une entree plus "delicate"
;-)

[Tarantinord]

Je l'ai, bien entendu, relu mais mes compétences techniques étant très limitées, beaucoup de choses me sont restées très floues.
On m'a dit justement que le 30 avait une entrée plus délicate. J'aurais voulu avoir un retour d'expérience de quelqu'un qui aurait branché un forsell sur un ML30.

[morillon]

Saisi pas...
Tu constate toi que ca passe pas..(si ton cable ok et passe sur les autres...)
T as donc la ta reponse...
Te faudrai modifier la sortie pas brillante  du forsell....
Ou laisser courrir le 30

[zeroundemi]

..........

Dernière édition par zeroundemi le 15 Aoû 2019 à 19:45, édité 1 fois.

[morillon]

Malheureusement en general pas lie a une histoire de condo ( necessaire en amon du transfo)...
Mais dans le cas de la plus par des appareils des annees 90 etc lie a l usage de transfo d isolation galvanique plus ou moin bricollés, demolisant le signal...
Mais, et  le propos de certains etant resté sur ca comme etant le diable genre lampizator qui est ridicule et bricollais de maniere bidon sur ce point,  existe maintenant des transfo a moin de 3 euro capable de passer le spdif aes de maniere quasitransparente... voir le debut du thread la ptite carte (issue d une schema elector) qu a monté francis utilisant un murata moderne..qui fait toute la difference.(mais pulse a ca aussi...)
C est redoutable...
Dans les annees 90 de competitif il y avais soit sans..soit l option opto mais , maintenant, plus le sujet
;-)

[zeroundemi]

..........

Dernière édition par zeroundemi le 15 Aoû 2019 à 19:44, édité 1 fois.

[AJMARS]

Utilisation du PCF2705P sur le Marantz 72




A plus

[PP_65]

J'ai peut-être mal regardé ?
Sur la carte de sortie du Forsell, il n'y a pas de transfo visible, seulement une adaptation de la sortie du PCF2705P
Qui semble être du genre "minimum syndical", rien pour adapter l'impédance, pas de condo, ni céramique, ni ajustable
Si c'est bien le cas, pas étonnant que cette sortie S/PDIF d'origine procure des résultats décevants
La première trace oscillo montre que l'impédance de cette sortie n'est pas adaptée
Il manque manifestement un peu de filtrage passe-bas. A partir de ce constat, le remède est simple

Reste à savoir si, dans le cas présent, la modification du Forsell, par ajout d'une carte supplémentaire, est souhaitée ?

[ Image ]

Cette carte est une Philips CD Engine pro ;  sur le Mephisto 1 , le signal était pris dessus et amené à des cartes Audiomeca qui se chargaient de la sortie : SPDIF 75 Ohms, AES/EBU ou optique . A l'origine, sur la 75 Ohms, il y avait un transformateur réglable .

[morillon]

Ba si aucun effort cote buffer...
Mais maintient que quand l etais ( plutot sur fliflop)..ca pechais toujours cote transfo d isolation...
;-)

[PP_65]

Tu traduis ?

[Tron_ic]

Bonjour à tous,

Qui dit s/pdif dit obligatoirement puce de reconditionnement ou DIR (Digita Interface Receiver) comme le CS8414 par exemple ou d'autres. Le signal s/pdif est un signal bi phase mark d'ou on extrait de son flux l'horloge et les données.  C'est un signal audio codé qui transmets des données sans perte ou distorsion.

A une époque j'avais réalisé différentes tests avec une carte DIR spécifique et optimisée me permettant de tester et comparer diverses solutions. 4 entrées s/pdif, transfos Murata, ou drivers de ligne spécifique : DAC Nos Réalisation d'un projet

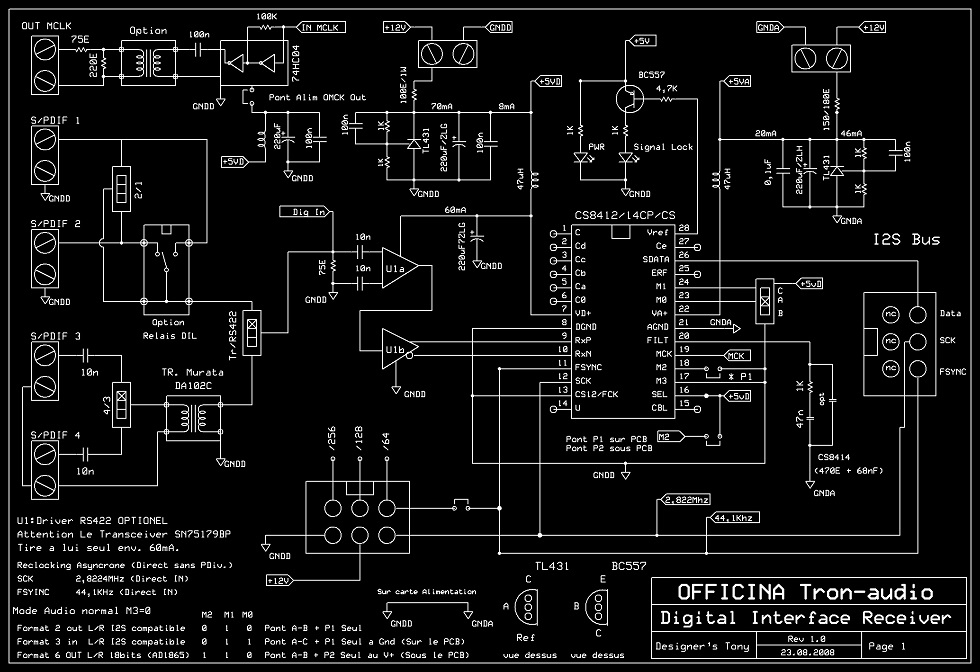

Voici le schéma de ma carte DIR :

Cliquez sur l'image pour l'agrandir

Un des éléments clé est le récepteur numérique car c'est lui qui extrait l'horloge et les données pour les transmettre à la puce de conversion. Et de ceux testé j'ai constaté qu'ils remplissaient parfaitement ce rôle.

Ceci étant dit mes expérimentations et mon expérience sur ce point m'amènent à penser qu'il n'y à pas grand chose à gagner sinon rien du tout à reconditionner le signal s/pdif entrant.

Note à l'heure actuelle je me passe du s/pdif et j'emploie plutôt l'i2S qui c'est ouvert est généralisé. C'est le protocole de communication de tout les DAC. Exemple pratique et performante avec un RasperryPi recloké qui sors directement en i2S. On lui raccorde ensuite le DAC de son choix, avec l'étage analogique de son choix etc...

Salutations. Tony

Dernière édition par Tron_ic le 07 Aoû 2019 à 11:21, édité 3 fois.

[AJMARS]

Ba si aucun effort cote buffer...
Mais maintient que quand l etais ( plutot sur fliflop)..ca pechais toujours cote transfo d isolation...
;-)

Mettre quelques résistances et capas plus un petit transfo Murata après le PCF2705P, c'est pourtant pas la fin du monde....
On peut aussi intercaler un buffer rapide (prendre la version 75 ohms).
https://datasheets.maximintegrated.com/ ... AX4205.pdf

...

A plus
André

Dernière édition par AJMARS le 07 Aoû 2019 à 11:25, édité 1 fois.

[morillon]

En effet...
En general que quelques composants...
Et oui..c est cote transfo que ce fait la difference...
Sinon pareil avec opto..

[AJMARS]

Il y en a des bons (Murata), éviter les trucs zoodiophiles genre AN.... si tu mets un buffer rapide 75 ohms, et qu'il y a déjà un transfo en entrée de DAC (ou un couplage optique), le transfo n'est pas forcément nécessaire... ça dépend des configurations.

En ce qui me concerne, j'ai rien coté drive et un petit Murata coté DAC.

A plus
André

[PP_65]

Mettre quelques résistances et capas plus un petit transfo Murata après le PCF2705P, c'est pourtant pas la fin du monde....
On peut aussi intercaler un buffer rapide (prendre la version 75 ohms).
https://datasheets.maximintegrated.com/ ... AX4205.pdf

...

A plus
André

Si je regarde la carte AES/EBU du Mephisto ( tiens, je vais ouvrir un fil sur mes tentatives de réparation ) que j'ai dans les mains car je l'avais remplacée par le module TVC , je vois :
un régulateur , ses condos et résistances , un CI ( ds 9638N) , deux condos , deux résistances et un gros transfo .

[AJMARS]

Si je regarde la carte AES/EBU du Mephisto ( tiens, je vais ouvrir un fil sur mes tentatives de réparation ) que j'ai dans les mains car je l'avais remplacée par le module TVC , je vois :
un régulateur , ses condos et résistances , un CI ( ds 9638N) , deux condos , deux résistances et un gros transfo .

Pas très étonnant... le DS9638N est un driver de ligne différentiel.

A plus
André
